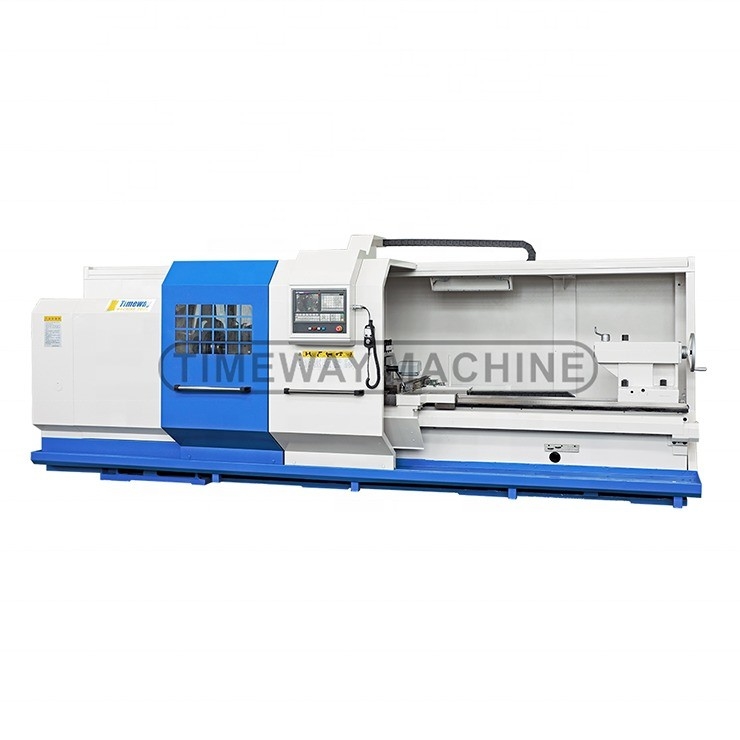

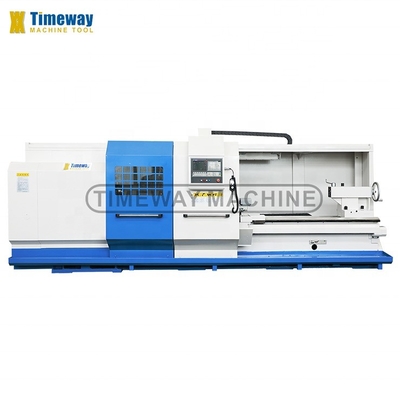

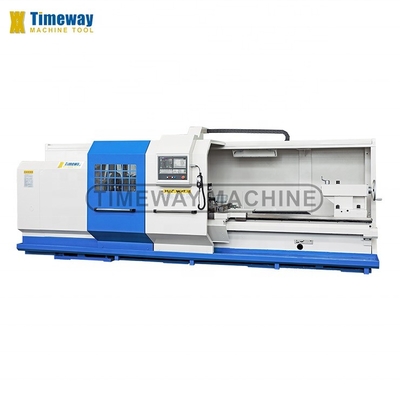

8000mm Max. Werkstuk Lengte Cnc draaibank voor Type Cnc Automatische en Perfect Design Power
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | AK800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 8000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Breedte van het bed (mm): | 500 mm | Spindelmotorvermogen ((kW): | 15 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 420mm | Vervoer (Z-as) ((mm): | 500 mm |
| Afmeting ((L*W*H): | 104852219x1830 | Spanning: | 220V/380V |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 9750 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max.Swing over Bed: | 800 | Max... schuif over de kruis glijbaan: | 480 |
| Afstand tussen Centra: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Max.Turning Lengte: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| Bedbreedte: | 600 | Laadcapaciteit: | 3000 |
| Asneus: | C11 ((C15 facultatief) | De as droeg: | 100 (140 facultatief) |
| Spindelconner: | Metric 120 (metric 150 optioneel) | Centrumhoogte: | 400 mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 100 |
| Toolpostmerk: | Pragati | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Oostenrijk, Italië, Brazilië, Turkije, Peru, Indonesië, Mexico, Rusland, Argentinië | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lager, PLC | Max. Gekeerde lengte (mm): | 7850 |
| Max. Spindel snelheid (rpm): | 800 t/m | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
- Deze serie.CNC draaibank neemt standaard gietijzer (HT300) een gietgiet, na de tweede veroudering behandeling, het heeft de eigenschap van stabiel.prestaties; wijdte van de geleidingsweg (600 mm), goede stijfheid, antivibratie;Verwerkt door middel van middelmatige hardheid (hardheid hoger dan SHAW 68) en bewerkt met behulp van de geïmporteerde schroefmachineHet bed (van 1000mm-5000mm) is een stuk type, 6000mm en boven het bed is twee stukken butted.
-Deze serie machine spindelboor heeft twee soorten, een is Φ100mm, de andere is Φ140mm. Spindellagers maakt gebruik van China's bekende lager gemaakt door HRB, LYC en ZWZ, aslo kan worden geconfigureerd NSK,SKF-lagers en andere ingevoerde lagersDe boringdiameter is Φ140 mm om te voldoen aan de verwerking van grotere staaf- of buisonderdelen.
-Automatische hydraulische 4-versnellingswisseling met M-code, automatisch stapsloze snelheidswijziging met S-code; handmatig 4-staps snelheidswijziging met handregeling,automatisch snelheidswijziging zonder stappen, geregeld door de S-code-selectie• handmatige 18 stappen wisselende snelheid met handbeheersing
- De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclusDe voorkant van de hoofdas heeft een drie-steunstructuur van een tweerichtingshoekig contactballager.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.

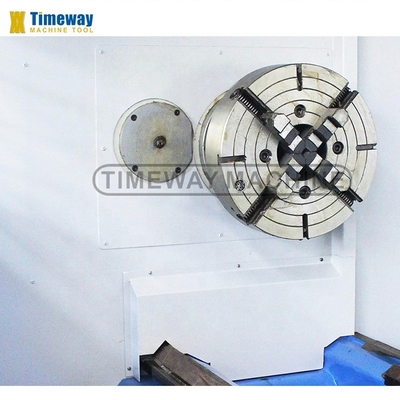

- De hoofdmotor is een 15 kW hoogvermogende frequentiemotor; uitgerust met een F400 standaard handmatige drie-kaak zelfcentrerende chuck, volgens de vereisten van de eindgebruiker verschillende grootte handleiding,kan worden gekozen voor pneumatische en hydraulische drie-kaak en vier-kaak chuck.

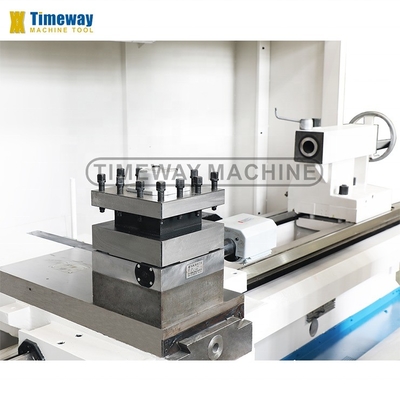

- Alle draaibankmachines zijn uitgerust met een elektrische torent, vrij tillen, snel en gemakkelijk gereedschapsen wisselen, er zijn verticale 4 en 6 station, horizontale 6 station en andere elektrische torent tot keuze.
-Alle draaibankmachines worden vóór levering getest door de Britse RENISHAW-laserdetector voor de detectie en compensatie van de dynamische nauwkeurigheid.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.
-CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC servo bedieningssysteem.voorzien van een noodstopknop, wanneer de machine plotseling op een plotselinge stroomstoring of andere storingen stuit, als gevolg van de speciale opzet van het besturingscircuit, kan het zelfbescherming zijn om ervoor te zorgen dat de

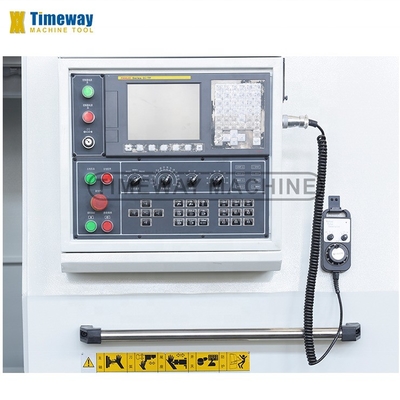

Het bedieningspaneel bevindt zich ongeveer 1500 mm van de grond, zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en te begrijpen hoe de machine werkt.
- Deze serie draaibankmachine wordt veel gebruikt, flexibel te bedienen, geschikt voor de verwerking van allerlei complexe vormen van assen, sets, schijfonderdelen, zoals het draaien van binnen- en buitencilinderoppervlak,conisch oppervlak, cirkelvormig oppervlak, uiteindelijke oppervlakte, groeven, scheuren, draadjes,
- Vooral voor multi-species, kleine batch van bewerkingen, proces aanpassingsvermogen, hoge verwerkingsefficiëntie, lage schroothoop, goede consistentie van het product, gemakkelijke programmering, eenvoudige bediening,vermindering van de technische eisen aan werknemers, is het ideale medium voor mechanische verwerking
- Deze serie.CNC draaibank neemt standaard gietijzer (HT300) een gietgiet, na de tweede veroudering behandeling, het heeft de eigenschap van stabiel.prestaties; wijdte van de geleidingsweg (600 mm), goede stijfheid, antivibratie;Verwerkt door middel van middelmatige hardheid (hardheid hoger dan SHAW 68) en bewerkt met behulp van de geïmporteerde schroefmachineHet bed (van 1000mm-5000mm) is een stuk type, 6000mm en boven het bed is twee stukken butted.
-Deze serie machine spindelboor heeft twee soorten, een is Φ100mm, de andere is Φ140mm. Spindellagers maakt gebruik van China's bekende lager gemaakt door HRB, LYC en ZWZ, aslo kan worden geconfigureerd NSK,SKF-lagers en andere ingevoerde lagersDe boringdiameter is Φ140 mm om te voldoen aan de verwerking van grotere staaf- of buisonderdelen.
-Automatische hydraulische 4-versnellingswisseling met M-code, automatisch stapsloze snelheidswijziging met S-code; handmatig 4-staps snelheidswijziging met handregeling,automatisch snelheidswijziging zonder stappen, geregeld door de S-code-selectie• handmatige 18 stappen wisselende snelheid met handbeheersing
- De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclusDe voorkant van de hoofdas heeft een drie-steunstructuur van een tweerichtingshoekig contactballager.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.
- De hoofdmotor is een 15 kW hoogvermogende frequentiemotor; uitgerust met een F400 standaard handmatige drie-kaak zelfcentrerende chuck, volgens de vereisten van de eindgebruiker verschillende grootte handleiding,kan worden gekozen voor pneumatische en hydraulische drie-kaak en vier-kaak chuck.
- Alle draaibankmachines zijn uitgerust met een elektrische torent, vrij tillen, snel en gemakkelijk gereedschapsen wisselen, er zijn verticale 4 en 6 station, horizontale 6 station en andere elektrische torent tot keuze.
-Alle draaibankmachines worden vóór levering getest door de Britse RENISHAW-laserdetector voor de detectie en compensatie van de dynamische nauwkeurigheid.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.
-CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC servo bedieningssysteem.voorzien van een noodstopknop, wanneer de machine plotseling op een plotselinge stroomstoring of andere storingen stuit, als gevolg van de speciale opzet van het besturingscircuit, kan het zelfbescherming zijn om ervoor te zorgen dat de
Het bedieningspaneel bevindt zich ongeveer 1500 mm van de grond, zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en te begrijpen hoe de machine werkt.
- Deze serie draaibankmachine wordt veel gebruikt, flexibel te bedienen, geschikt voor de verwerking van allerlei complexe vormen van assen, sets, schijfonderdelen, zoals het draaien van binnen- en buitencilinderoppervlak,conisch oppervlak, cirkelvormig oppervlak, uiteindelijke oppervlakte, groeven, scheuren, draadjes,
- Vooral voor multi-species, kleine batch van bewerkingen, proces aanpassingsvermogen, hoge verwerkingsefficiëntie, lage schroothoop, goede consistentie van het product, gemakkelijke programmering, eenvoudige bediening,vermindering van de technische eisen aan werknemers, is het ideale medium voor mechanische verwerking
Vervaardiging | Eenheid | AK-800 |
Max. Sling over het bed. | mm | 800 |
Max... schuif over de kruis glijbaan | mm | 480 |
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- |
Max. draailengte | mm | 850/1350/1850/2850/3850/4850/5850/7850/- |
Bedbreedte | mm | 600 |
Laadcapaciteit | kg | 3000 |
Spindel neus | mm | C11 ((C15 facultatief) |
Spindelboor | mm | 100 (140 facultatief) |
Spindelconic | Metric 120 (metric 150 optioneel) | |
Spindelversnelling (handmatige stappen) | rpm | 6-750(18) |
Spindel snelheid (handmatig 4 stappen stapsloos) | rpm | 8-800 |
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 8-800 |
Centrumhoogte | mm | 400 |
Schokgrootte | mm | 400 |
X/Z-as min.feed eenheid | mm | 0.001/0.001 |
X/Z-as snelle toevoer snelheid | mm/min | 4000/5000 |
Kruisvervoer (X) | mm | 420 |
Typ van gereedschapspal | V4 (V6/H6/H8 optioneel) | |
Tijd voor gereedschapswisseling | S | 2.4 |
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.008 |
Grootte van het gereedschapsgedeelte | mm | 40x40 |
Diameter van de staartvoet | mm | 100 |
Volledige verplaatsing | mm | 250 |
Schoppenvoetpen | MT6 (MT5 facultatief) | |
Werknauwkeurigheid | IT6 | |
Ruwheid van het oppervlak | pm | Ra1.6 |
Hoofdmotorvermogen | kw | 15 |
Gewicht van de machine | kg | 4800/5300/5600/6000/6800/7600/8250/9750 |
De lengte van de machine | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
Breedte van de machine | mm | 2219 |
Hoogte van de machine | mm | 1830 |
Standaard accessoires: | Optioneel accessoire: |
FANUC/GSK/SIEMENS CNC-systeem Drie-kaak-schok. een elektrische gereedschapspunt van 4 stations, Werklamp, koelsysteem, Halfgesloten beveiliging, handmatig pulsgenerator (MPG), Dode centra, Oliepistool. Pilotlamp, met een vermogen van meer dan 50 W handmatig bewegende staart, gereedschappen en gereedschapskist, Het gelijkstellen van wig & bouten, Gebruiksaanwijzing (Engels). | Vier-kaak-schok, Rustig rusten. Volgt de rust, met een vermogen van niet meer dan 50 W - Een penumatische chuck. met een vermogen van niet meer dan 50 W 6 stations gereedschapspost, Live centra, airconditioning, met een vermogen van niet meer dan 50 W Volle bewaking. |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
