Grootschalige bewerkingscapaciteit zware olie land handleiding draaibank met nauwkeurigheid
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | Q-130 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 mm | Versnellingsbereik van de spindel ((rpm): | 20 - 460 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 550 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 380 V 50 Hz | Afmeting ((L*W*H): | 5000 x 2100 x 1630 mm |
| Gewicht (kg): | 11500 kg | Garantie: | Eén jaar, één jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Type machine: | Grote draaibank voor het draaien van buizen | Max. diameter van het werkstuk: | 320 mm |
| De as droeg: | 330 mm | Bedbreedte: | 755mm |
| Spindel snelheid: | 7.5-280mm ((12 stappen) | Breedte van Bed: | 755mm |
| Max. Schommelingsdiameter: | 1000 mm | Max. Schommelingsdiameter (mm): | 130 |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 130 |
| Toepasselijke sectoren: | Fabriek | Locatie van de showroom: | Italië, Duitsland, Vietnam, Roemenië, Australië |
| Kerncomponenten: | Lager, Toestel, Motor, Versnellingsbak, andere, PLC | Max. Gekeerde lengte (mm): | 3000 mm |
| Haven: | Chinese haven | ||
Productomschrijving

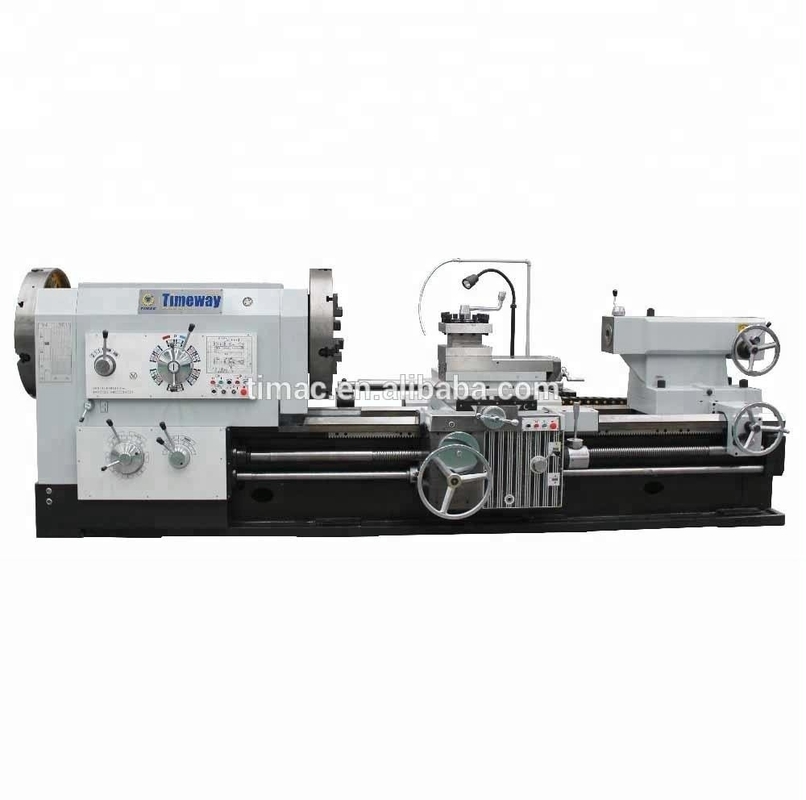

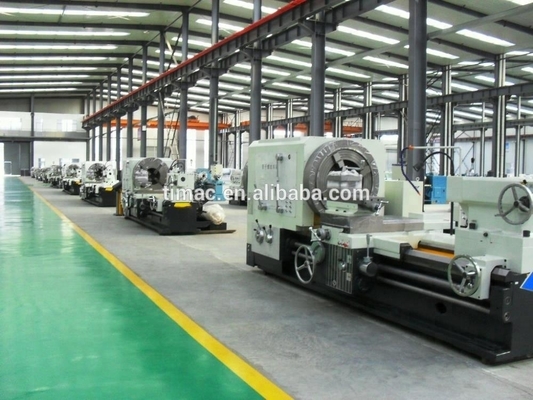

Olie land Heavy Duty Manuele draaibank
Toepassing:
De serie draaibank is inclusief alle functies en prestaties van de gewone draaibank, het wordt gebruikt voor het draaien van interne en externe (taper) draden.Dus de draaibank kan een soort special-use draaibank worden.
Volgens de verschillende diameters van de werkstukken kan de klant verschillende werktuigmachines kiezen.Wij kunnen het volgende leveren:
Q-130 (130 mm), Q-200 (200 mm),
Q-225 (225 mm), Q-240 (240 mm),
Q-280 (280 mm), Q-330 (330 mm),
Q-390 (390 mm), Q-440 (440 mm),
Q-520 (520 mm).
Hoofdvooruitzichten
Productbeschrijving
Kenmerken:
- De draaiblokken worden gebruikt voor het draaien van buisdraad, van binnen en van buiten.
- Ze kunnen worden gebruikt voor het maken van buitenste cirkels, gaten en eindoppervlakken van assen of schijven als algemene werktuigmachines.
- Massieve kop met precisie-spoel in conische rollagers, 2 draaibankbevestigingen aan beide zijden
- Een hoog koppel bij de werkspindel zorgt voor een hoge snelheid van het verwijderen van splinters bij het bewerken van onderdelen met grote diameters.
- Zware machinebed gemaakt van hoogwaardig gietijzer met geharde en geaarde leidingen.
- Centrale, praktische besturing voor voedingsmiddelen en draadleidingen.
- Een breed spectrum van inch en metrische draden.
- De tandwielen zijn gehard en gemalen.
- Zware 4-station gereedschapsholder.
- Het koelmiddel systeem is inbegrepen.
Technische parameter:
Q-130 Q-200 Q-225 Q-240
| Specificatie | Eenheid | Q-130 | Q-200 | Q-225 | Q-240 | |
| Capaciteit | Sling over het bed. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Swing over cross slide | mm | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| Afstand tussen centra | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Ruimte voor het draaien van buizen | mm | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
| Bedbreedte | mm | 550 | 550 | 550 | 705 | |
| Vervoer op de X-as | mm | 320 | 320 | 320 | 320 | |
| Z-asvervoer | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| Max. laadcapaciteit | kg | 3000 | 3000 | 3000 | 3000 | |
| Spindel | Spindelboor | mm | Φ130 | Φ200 | Φ225 | Φ240 |
| Spindel snelheidsstappen | stappen | FWD.18/REV.9 | FWD.12/REV.6 | FWD.12/REV.6 | 12 | |
| Spindel snelheid | rpm | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20 tot en met 460 | |
| Schokgrootte | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
| Chuck-type | - | Handleiding met drie kaken | Handleiding met 4 kaken | Handleiding met 4 kaken | elektrische 4-kaak | |
| Toren | Turrettype | - | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations |
| Grootte van de werktuigstaaf | mm | 32x32 | 32x32 | 32x32 | 32x32 | |
| Verplaatsing van de toren | mm | 200 | 200 | 200 | 200 | |
| Voeder | X-assoorten voedingsmiddelen/bereik | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
| X-as snelle voeding | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Z-asvoersoorten/bereik | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | |
| Z-as snelle voeding | mm/min | 4000 | 4000 | 4000 | 4000 | |
| Draad Snijden | Nummer van de metrische draad en het bereik | mm | 52/1-224 | 24/1-14 | 24/1-14 | 1-15 |
| Aantal inches draad en bereik | T.P.I. | 40/2-28 | 40/2-28 | 40/2-28 | 1-14 | |
| Nummer van de module draad en bereik | mm | - | - | - | 0.5-7.5 | |
| Aantal DP-draad en -bereik | D.P. | - | - | - | 2-28 | |
| Tailstock | Diameter van de staartvoet | mm | Φ100 | Φ100 | Φ100 | Φ100 |
| Schoppenvoetpen | - | MT5# | MT5# | MT5# | MT5# | |
| Volledige verplaatsing | mm | 250 | 250 | 250 | 250 | |
| Kracht | Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 | 18.5 |
| Snelle motorvermogen | kw | 0.3 | 0.3 | 0.3 | 1.1 | |
| Motorvermogen van koelmiddel | kw | 0.125 | 0.125 | 0.125 | 0.125 | |
| Andere | Afmetingen van de machine | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Gewicht van de machine | kg | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Specificatie | Eenheid | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
| Capaciteit | Sling over het bed. | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Swing over cross slide | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Afstand tussen centra | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Ruimte voor het draaien van buizen | mm | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
| Bedbreedte | mm | 755 | 755 | 755 | 755 | 755 | |
| Vervoer op de X-as | mm | 520 | 520 | 520 | 520 | 520 | |
| Z-asvervoer | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Max. laadcapaciteit | kg | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Spindel | Spindelboor | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Spindel snelheidsstappen | stappen | 12 | 9 | 9 | 9 | 9 | |
| Spindel snelheid | rpm | 16 tot en met 380 | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
| Schokgrootte | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Chuck-type | - | Handleiding met 4 kaken | elektrische 4-kaak | elektrische 4-kaak | elektrische 4-kaak | elektrische 4-kaak | |
| Toren | Turrettype | - | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations |
| Grootte van de werktuigstaaf | mm | 40x40 | 40x40 | 40x40 | 40x40 | 40x40 | |
| Verplaatsing van de toren | mm | 300 | 300 | 300 | 300 | 300 | |
| Voeder | X-assoorten voedingsmiddelen/bereik | mm/r | 64/0.05-12.15 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
| X-as snelle voeding | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Z-asvoersoorten/bereik | mm/r | 64/0.1-24.3 | 26/0.07-1.33 | 32/0.095-1.4 | 26/0.07-1.33 | 32/0.095-1.4 | |
| Z-as snelle voeding | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Draad Snijden | Nummer van de metrische draad en het bereik | mm | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
| Aantal inches draad en bereik | T.P.I. | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Nummer van de module draad en bereik | mm | - | - | - | - | - | |
| Aantal DP-draad en -bereik | D.P. | - | - | - | - | - | |
| Tailstock | Diameter van de staartvoet | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Schoppenvoetpen | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | 300 | |
| Kracht | Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 | 22 |
| Snelle motorvermogen | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Motorvermogen van koelmiddel | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Andere | Afmetingen van de machine | mm | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| Gewicht van de machine | kg | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Standaardconfiguratie:
- 3/4 - kaakschok, 2 sets
- Taper-draaien, 1 set
- Buitenste steun, 1 stuk
- Handmatig bewegende staart
- Chuck & tool postbewaker
- Koelmiddel systeem, halogeen licht
- Onderhoudsgereedschap en gereedschapskist
- Handleiding in het Engels
Detail afbeeldingen

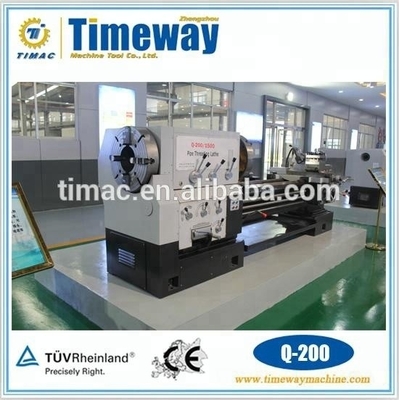

Q-130 en Q-200:

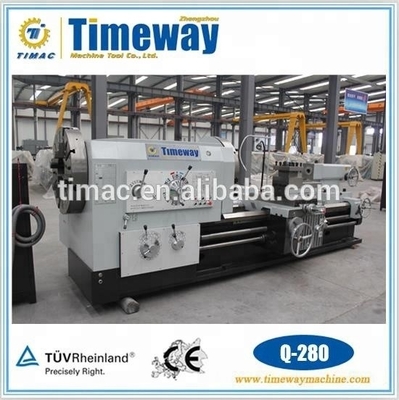

Q-280 en Q-330:

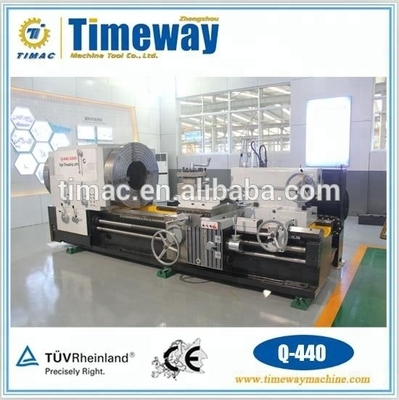

Q-440 en Q-520:
