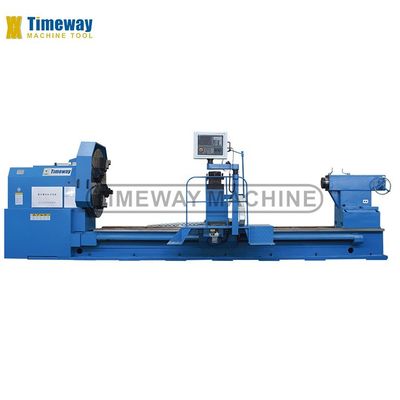

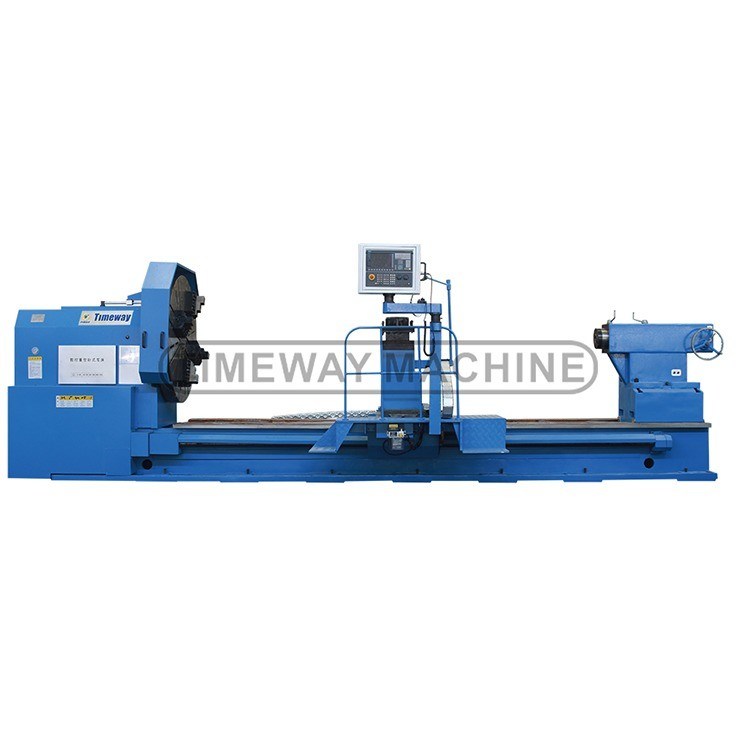

Gemaakt in zware werkzaamheden vlakke horizontale CNC-machine met 320 r.p.m. Max. Spindel snelheid
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-1250/AK-1600/AK-1800/AK-2000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 12000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 16000 | Breedte van het bed (mm): | 1100 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 850 mm |
| Vervoer (Z-as) ((mm): | 500 mm | Positioneringsnauwkeurigheid (mm): | 0,03 mm |
| Herhaalbaarheid (X/Y/Z) (mm): | 0,012 | Afmeting ((L*W*H): | 15700x3200x2850 |
| Spanning: | 220V/380V | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 34800 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Schommeling over Bed: | 1250 |
| Zwaai over de wagen: | 900 | Max. Lengte van Werkstuk: | 3000/5000/6000/8000/10000/12000 |
| Max. Draaiingsafstand: | 2800/4800/5800/7800/9800/11800 | Spanwijdte van leibaan: | 2800/4800/5800/7800/9800/11800 1100 |
| Schokdiameter: | 1250 | Max. Gewicht van het werkstuk: | 16 |
| Asneus: | A2-15 | De as droeg: | 100 |
| Taper gat van spindel: | Metrische 140 | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toolpostmerk: | Pragati |
| Toepasselijke sectoren: | Vervaardiging, woningbouw, detailhandel, bouw, energie en mijnbouw | Locatie van de showroom: | Egypte, Canada, Turkije, het Verenigd Koninkrijk, Italië, Frankrijk, Duitsland, Vietnam, Filippijnen |
| Kerncomponenten: | andere | Max. Gekeerde lengte (mm): | 12000 |
| Tipe in de handel brengen: | andere | Max. Spindel snelheid (rpm): | 320 t/m |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Toepassing:
Deze pneumatische smeedhamer wordt veel gebruikt voor algemene smeedwerken, zoals het uittrekken, opzetten, punteren, beitelen, smeden, lassen, buigen en draaien.Het wordt ook gebruikt voor het smeden in bolster dies.
Kenmerken:
---Deze serie machine bed als een hele doosvormige structuur, het gebruik van een hoge standaard gietijzer (HT300) een gietgiet, na de tweede veroudering behandeling, stabiele prestaties; spoor span (1100mm),goede stijfheid, anti-vibratie vermogen.
--- De spindelboor is 100 mm, de doosstructuur is sterk, geschikt voor zware verwerking.
--- Spindelversnelling kan 33 snelheden zijn bij handmatige schakeling; automatische schakelversnellingsregeling door de M-code, automatisch variabele snelheidsselectie door de S-code-regeling,het bereiken van stapsloze snelheid en constant lineair snijden.
--- Uitgerust met een verticale elektrische werktuigpost met 4 stations, maar ook volgens hun eigen behoeften met een elektrische werktuigpost met 6 of 8 stations.
De spindelmotor is voorzien van een 30 kW driefasige wisselstroom asynchrone motor met een grote, variabele afmeting.

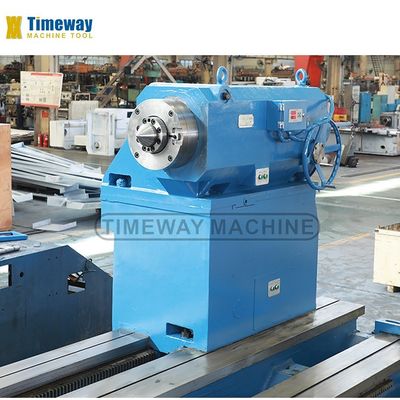

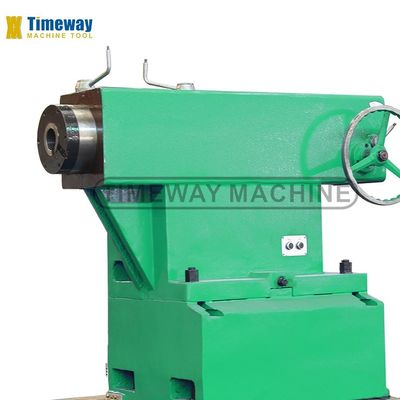

---De staartstructuur is sterk, kan bestand zijn tegen zwaar snijden, standaard elektrische staart, om automatische snelle beweging te bereiken, de efficiëntie te verbeteren.
---CNC-systeem maakt gebruik van's werelds bekendste SIEMENS 828D-besturingssysteem (ook verkrijgbaar volgens de eisen van de gebruiker die overeenstemmen met andere systemen), kan tegelijkertijd de 2-as (X, Z) bedienen,en heeft een rechte lijn, interpolatie van boog en draad en andere vaste cycli en andere
functies, met een minimumresolutie van 0,001 mm.
--- uitgerust met noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of zelfstoring ondervindt, als gevolg van het speciale ontwerp van het besturingscircuit,De machine kan zelfbescherming zijn., om ervoor te zorgen dat de machine en de veiligheid van het personeel, Het besturingsprogramma is "versterkt" in de chip, zal niet verloren gaan, omdat het wordt opgeslagen in het programma menu.
---Deze serie machines is gebaseerd op de internationale markt, de nieuwste ontwikkelingstrend van CNC-draaibanden die zijn ontwikkeld met semi-gesloten lusbesturing van de universele CNC-draaibanden.De machine wordt veel gebruikt, flexibel te bedienen, geschikt voor de verwerking van allerlei complexe vormen van de
as, schijfonderdelen, zoals draaiend binnenste en buitenste cilindrische oppervlak, kegelvormig oppervlak, cirkelvormig oppervlak, eindvlak, slot, schemering.procesadaptabiliteit, verwerkingsefficiëntie, laag schrootpercentage, goede consistentie van het eindproduct
Eenvoudige programmering, eenvoudige bediening, is de ideale grootschalige mechanische verwerkingsapparatuur.
Deze pneumatische smeedhamer wordt veel gebruikt voor algemene smeedwerken, zoals het uittrekken, opzetten, punteren, beitelen, smeden, lassen, buigen en draaien.Het wordt ook gebruikt voor het smeden in bolster dies.
Kenmerken:
---Deze serie machine bed als een hele doosvormige structuur, het gebruik van een hoge standaard gietijzer (HT300) een gietgiet, na de tweede veroudering behandeling, stabiele prestaties; spoor span (1100mm),goede stijfheid, anti-vibratie vermogen.
--- De spindelboor is 100 mm, de doosstructuur is sterk, geschikt voor zware verwerking.
--- Spindelversnelling kan 33 snelheden zijn bij handmatige schakeling; automatische schakelversnellingsregeling door de M-code, automatisch variabele snelheidsselectie door de S-code-regeling,het bereiken van stapsloze snelheid en constant lineair snijden.
--- Uitgerust met een verticale elektrische werktuigpost met 4 stations, maar ook volgens hun eigen behoeften met een elektrische werktuigpost met 6 of 8 stations.
De spindelmotor is voorzien van een 30 kW driefasige wisselstroom asynchrone motor met een grote, variabele afmeting.
---De staartstructuur is sterk, kan bestand zijn tegen zwaar snijden, standaard elektrische staart, om automatische snelle beweging te bereiken, de efficiëntie te verbeteren.
---CNC-systeem maakt gebruik van's werelds bekendste SIEMENS 828D-besturingssysteem (ook verkrijgbaar volgens de eisen van de gebruiker die overeenstemmen met andere systemen), kan tegelijkertijd de 2-as (X, Z) bedienen,en heeft een rechte lijn, interpolatie van boog en draad en andere vaste cycli en andere
functies, met een minimumresolutie van 0,001 mm.
--- uitgerust met noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of zelfstoring ondervindt, als gevolg van het speciale ontwerp van het besturingscircuit,De machine kan zelfbescherming zijn., om ervoor te zorgen dat de machine en de veiligheid van het personeel, Het besturingsprogramma is "versterkt" in de chip, zal niet verloren gaan, omdat het wordt opgeslagen in het programma menu.
---Deze serie machines is gebaseerd op de internationale markt, de nieuwste ontwikkelingstrend van CNC-draaibanden die zijn ontwikkeld met semi-gesloten lusbesturing van de universele CNC-draaibanden.De machine wordt veel gebruikt, flexibel te bedienen, geschikt voor de verwerking van allerlei complexe vormen van de
as, schijfonderdelen, zoals draaiend binnenste en buitenste cilindrische oppervlak, kegelvormig oppervlak, cirkelvormig oppervlak, eindvlak, slot, schemering.procesadaptabiliteit, verwerkingsefficiëntie, laag schrootpercentage, goede consistentie van het eindproduct
Eenvoudige programmering, eenvoudige bediening, is de ideale grootschalige mechanische verwerkingsapparatuur.
Specificaties | Eenheid | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Sling over het bed. | mm | 1250 | 1600 | 1840 | 2000 | |||
Sling over het wagen | mm | 900 | 1250 | 1450 | 1600 | |||
Max. lengte van het werkstuk | mm | 3000/5000/6000/8000/10000/12000 | 3000/5000/6000/8000/10000/12000 | 1000-16000 | 3000/5000/6000/8000/10000/12000 | |||
Max. draailengte | mm | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | ||||
De lengte van de geleidingsbaan | mm | 1100 | 1100 | 1100 | 1100 | |||

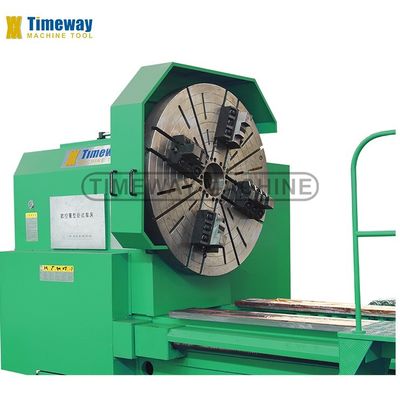

Schokdiameter | mm | 1250 | 1400 | 1600 | 1600 | |||
Max. gewicht van het werkstuk | t | 16 | 16 | 16 | 16 | |||
Spindel neus | mm | A2-15 | A2-15 | A2-15 | ||||
Spindelboor | mm | 100 | 100 | 130 | 100 | |||
Taper gat van spindel | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindelversnellingsbereik (stapsloos) | rpm | 3-320 | 3-320 | 3-200 | 3-320 | |||
Spindelversnellingsbereik (handmatige stappen) | rpm | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | ||||
Max. snijvermogen | N | 39200 | 39200 | 39200 | ||||
Snelle snelheden van de X/Z-as | mm/min | 4000/6000 | 4000/6000 | 4000/4000 | 4000/6000 | |||
Max. verplaatsing van de X-as | mm | 850 | 850 | 850 | ||||
Werksituatie van de toren | - | V4 | V4 | V4 | V4 | |||
Grootte van de torent | mm | 380x380 | 380x380 | 380x380 | ||||
Max. voedingskracht | N | 10875 | 10875 | 10875 | ||||
Afdeling van de gereedschapsstaaf | mm | 50x50 | 50x50 | 55x55 | 50x50 | |||
Dia. van staartvoet | mm | 260 | 260 | 260 | 260 | |||
Voertuig van de staartvoet | mm | 300 | 300 | 300 | 300 | |||
Taper gat van staartvoet | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 | |||
CNC-systeem | - | FANUC | FANUC | FANUC of SIEMENS | FANUC | |||
Werkstuknauwkeurigheid | - | IT7 | IT7 | IT7 | ||||
Ruwheid van het oppervlak | μm | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | ||||
Hoofdmotorvermogen | kw | 30 | 30 | 37 | 30 | |||
Gewicht van de machine | kg | 15000/19400/21560/26000/30400/34800 | ||||||
Lange | mm | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | ||||
Breedte | mm | 3200 | 3200 | 3200 | ||||
Hoogte | mm | 2220 | 2750 | 2850 | 2950 | |||
Standaard accessoires: | Optioneel accessoire: |
FANUC/GSK/SIEMENS CNC-systeem Vier-kaak-schok, een elektrische gereedschapspunt van 4 stations, Worklamp, koelsysteem, Handpuls (MPG), Dode centra, Oliepistool. Pilotlamp, met een vermogen van meer dan 50 W elektrische verplaatsbare staart, gereedschappen en gereedschapskist, Gelijkstellende wig& bouten, Gebruiksaanwijzing (Engels). | met een vermogen van meer dan 50 W, Rustig rusten. roltrap, Volle bewaking. Live centra, airconditioning, met een vermogen van niet meer dan 10 kW |
