16-380rpm Spindelsnelheid Handmatige horizontale buis draad draaibank voor olieveld 130-270mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | Q-280 x3M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $52,736.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 16 - 380 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 22 | Spanning: | op verzoek |
| Afmeting ((L*W*H): | 6500x2100x1600 mm | Gewicht (kg): | 11500 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Energiebesparing |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | Draadwiel voor motorbuizen | Bewerkingspijpdiameterbereik: | 130-270 mm |
| De as droeg: | 280 mm | Bedbreedte: | 755mm |
| Max. Gewicht van het werkstuk: | 5000 kg | Spindel snelheid: | 16-380 tpm (12 stappen) |
| Chuck Grootte: | 800 mm ((handleiding met vier kaakstukken) | Max. Schommelingsdiameter: | 1000 mm |
| Gewicht: | 11500kg | Kracht: | 22 kW |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Bouwmaterialen, reparaties, fabrieken, restaurants, bouwbedrijven, energie en mijnbouw |
| Locatie van de showroom: | Canada, Turkije, Duitsland, Indonesië, Mexico, Rusland, Roemenië | Kerncomponenten: | Lagers, tandwielen, motoren, motoren |
| Max. Gekeerde lengte (mm): | 3000 mm | Spindelboring ((mm): | 280 |
| Jaar: | 2022 | Haven: | Chinese haven. |
Productomschrijving

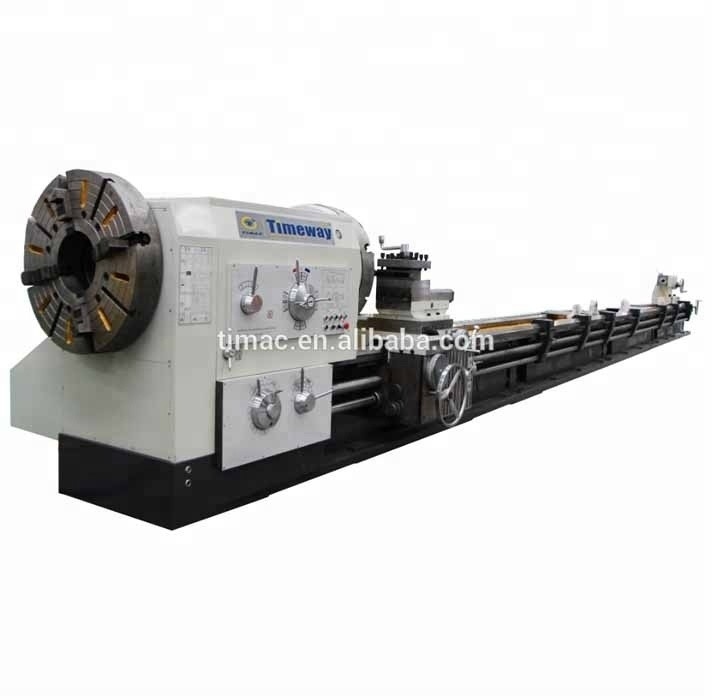

Handmatige horizontale buisdraadmachine voor olievelden

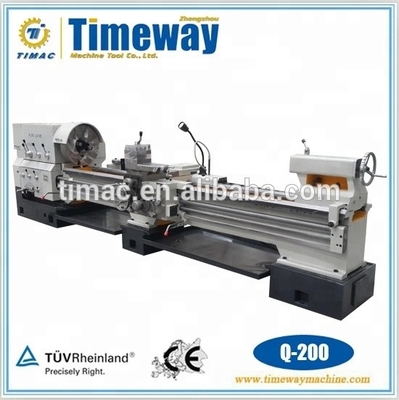

Q-200 Q-225 Q-240 Q-280 Q-330
Hoofdvooruitzichten
Productbeschrijving
Kenmerken:
- De draaiblokken worden gebruikt voor het draaien van buisdraad, van binnen en van buiten.
- Ze kunnen worden gebruikt voor het maken van buitenste cirkels, gaten en eindoppervlakken van assen of schijven als algemene werktuigmachines.
- Massieve kop met precisie-spoel in conische rollagers, 2 draaibankbevestigingen aan beide zijden
- Een hoog koppel bij de werkspindel zorgt voor een hoge snelheid van het verwijderen van splinters bij het bewerken van onderdelen met grote diameters.
- Zware machinebed gemaakt van hoogwaardig gietijzer met geharde en geaarde leidingen.
- Centrale, praktische besturing voor voedingsmiddelen en draadleidingen.
- Een breed spectrum van inch en metrische draden.
- De tandwielen zijn gehard en gemalen.
- Zware 4-station gereedschapsholder.
- Het koelmiddel systeem is inbegrepen.
Verwerking van innerlijke en buitenste spanningsdraad:
Technische parameter:
| Specificatie | Eenheid | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| Capaciteit | Sling over het bed. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Swing over cross slide | mm | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| Afstand tussen centra | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Ruimte voor het draaien van buizen | mm | Φ50-193 | Φ50-220 | Φ60-230 | Φ130-270 | Φ190-320 | |
| Bedbreedte | mm | 550 | 550 | 705 | 755 | 755 | |
| Vervoer op de X-as | mm | 320 | 320 | 320 | 520 | 520 | |
| Z-asvervoer | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| Max. laadcapaciteit | kg | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Spindel | Spindelboor | mm | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Spindel snelheidsstappen | stappen | FWD.12/REV.6 | FWD.12/REV.6 | 12 | 12 | 9 | |
| Spindel snelheid | rpm | 24-300/38-384 | 24-300/38-384 | 20 tot en met 460 | 16 tot en met 380 | 7.5-280 | |
| Schokgrootte | mm | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Chuck-type | - | Handleiding met 4 kaken | Handleiding met 4 kaken | elektrische 4-kaak | Handleiding met 4 kaken | elektrische 4-kaak | |
| Toren | Turrettype | - | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations | Handmatige 4 stations |
| Grootte van de werktuigstaaf | mm | 32x32 | 32x32 | 32x32 | 40x40 | 40x40 | |
| Verplaatsing van de toren | mm | 200 | 200 | 200 | 300 | 300 | |
| Voeder | X-assoorten voedingsmiddelen/bereik | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 64/0.05-12.15 | 22/0.02-0.45 |
| X-as snelle voeding | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Z-asvoersoorten/bereik | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 64/0.1-24.3 | 26/0.07-1.33 | |
| Z-as snelle voeding | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Draad Snijden | Nummer van de metrische draad en het bereik | mm | 24/1-14 | 24/1-14 | 1-15 | 30/1-30 | 23/1-15 |
| Aantal inches draad en bereik | T.P.I. | 40/2-28 | 40/2-28 | 1-14 | 27/1-28 | 22/2-28 | |
| Nummer van de module draad en bereik | mm | - | - | 0.5-7.5 | - | - | |
| Aantal DP-draad en -bereik | D.P. | - | - | 2-28 | - | - | |
| Tailstock | Diameter van de staartvoet | mm | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Schoppenvoetpen | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Volledige verplaatsing | mm | 250 | 250 | 250 | 300 | 300 | |
| Kracht | Hoofdmotorvermogen | kw | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Snelle motorvermogen | kw | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Motorvermogen van koelmiddel | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Andere | Afmetingen van de machine | mm | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| Gewicht van de machine | kg | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
Standaardconfiguratie:
- 4 - kaak onafhankelijke chuck, 2 sets
- Taper-draaien, 1 set
- Buitenste steun, 1 stuk
- Handmatig bewegende staart
- Chuck & tool postbewaker
- Koelmiddel systeem, halogeen licht
- Onderhoudsgereedschap en gereedschapskist
- Handleiding in het Engels

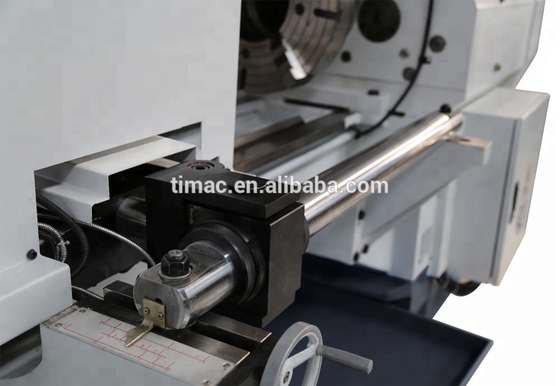

Detail afbeeldingen

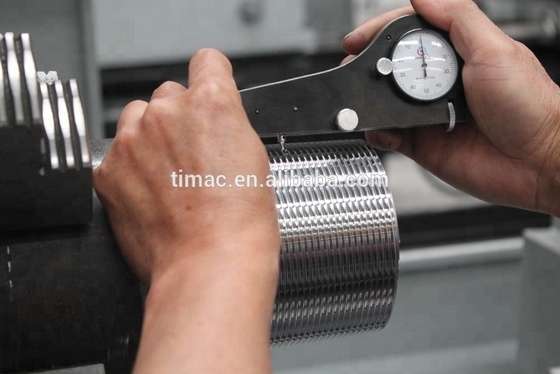

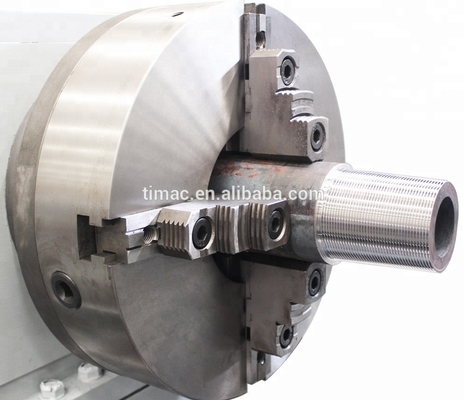

Snijden en testen van krappe draden:
Taper-draaien:
