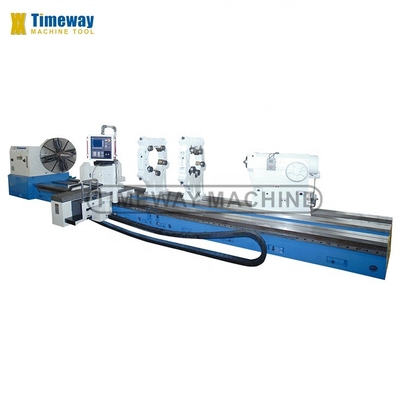

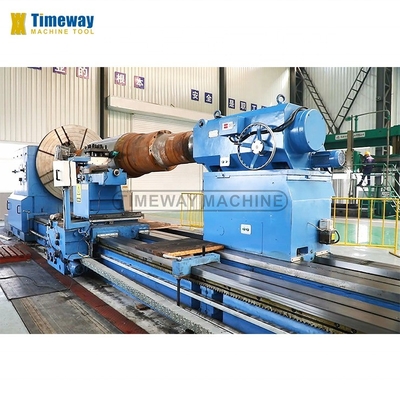

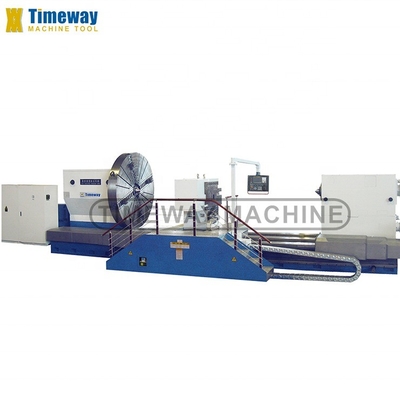

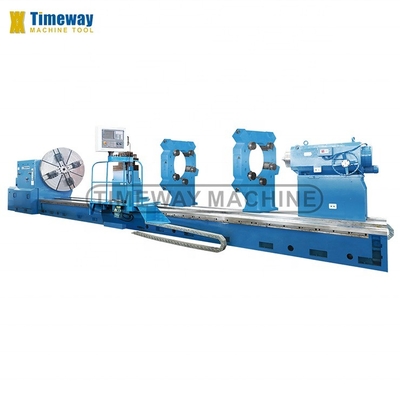

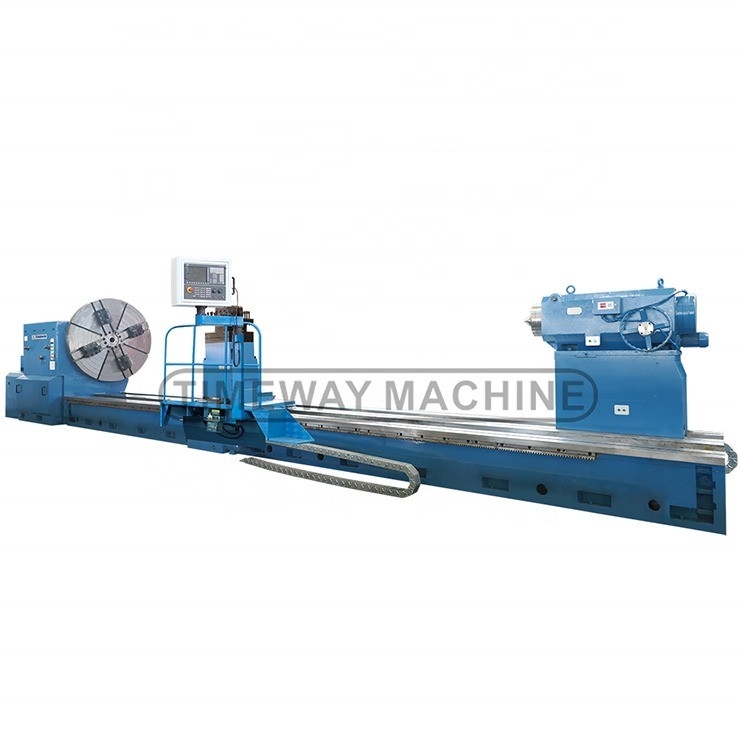

20000mm Max. Gekeerde lengte CNC-metalen draaiende volledige automatische platte bed draaibank voor merken
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-1600H/AK-2000H |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 20000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 40000 | Breedte van het bed (mm): | 2200 mm |
| Spindelmotorvermogen ((kW): | 75 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 20000 Mm |
| Vervoer (Z-as) ((mm): | 725 mm | Afmeting ((L*W*H): | 20000x3000x4000 |
| Spanning: | 220V/380V | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 30000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. Schommelingsdiameter over Bed: | 1700mm |
| Max. schommeldiameter over het voertuig: | 1250 mm | Max. Lengte van Werkstuk: | 1000-16000 mm |
| Laadcapaciteit: | 25T | Breedte van Bed: | 1100 mm |
| Voorlagerdiameter van spindel: | 280 mm | De as droeg: | 100 mm |
| Spindelconner: | Metrische 140 | Spindel snelheidsstappen: | Handmatig 4 stappen, stapsloos in stappen |
| De waaier van de assnelheid: | 2-200 t/min | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toolpostmerk: | HONGDA |
| Locatie van de showroom: | Egypte, Canada, Turkije, het Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Vi | Kerncomponenten: | Lager, Motor, PLC, Motor |
| Toepasselijke sectoren: | Vervaardiging, vorm, mentaal proces | Max. Gekeerde lengte (mm): | 20000 |
| Tipe in de handel brengen: | Warm product | Max. Spindel snelheid (rpm): | 160 t/m |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Toepassing:
Deze pneumatische smeedhamer wordt veel gebruikt voor algemene smeedwerken, zoals het uittrekken, opzetten, punteren, beitelen, smeden, lassen, buigen en draaien.Het wordt ook gebruikt voor het smeden in bolster dies.
Kenmerken:
---Dit draaibank bed is hele doosvormige drie-richtingsstructuur, met behulp van hoge standaard gietijzer (HT300) één gietgietvorming, na de tweede veroudering behandeling, het heeft het kenmerk van stabiele prestaties;de lijnbreedte (1600 mm), goede stijfheid, antivibratievermogen.
---Het hoofdmechanisme wordt aangedreven door de 75 kW gelijkstroommotor, met behulp van de methode van instelbare magnetische regulering, instelingsspanning en hybride snelheidsregulerende modus, de verhouding is 1:22.2, de snelheidsverandering is drie stappen, de mechanische en elektrische geïntegreerde snelheidsverhouding is 1: 200, het snelheidsbereik van de spindel is 0,8 ~ 160 r / min en de snelheidsverandering is stapsgewijs.
---De spindelboordiameter is groot, de kop is gesplitst en de contactstijfheid is na schrapen verbeterd.zodat de radiale en axiale stijfheid en rotatie nauwkeurigheid hoog zijn.
--- Zware vierkoppige klep.Standaardconfiguratie heeft twee vaste rust, een gesloten type, de andere open type.
--- Het is uitgerust met een beschermingsinrichting en een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen ondervindt,vanwege het speciale ontwerp van het besturingscircuit, kan het zelfbescherming zijn om de veiligheid van de draaibank en het personeel te waarborgen.
---De staart is samengesteld uit boven- en onderlichaam, het bovenlichaam is uitgerust met een mouw, een spindel en een druksensor, en het onderlichaam is uitgerust met een snel bewegende mechanisme.
---Deze serie draaibank is gebaseerd op de internationale markt en de nieuwste ontwikkelingstrend van CNC-draaibank met halfgesloten schakelbesturing van de populaire CNC-zwaar draaibank,1600 mm breed vlak bed leidwijze bieden gebruikers met een grotere werkstuk belasting, is het de ideale mechanische verwerkingsapparatuur voor de productie van grote onderdelen.
Deze pneumatische smeedhamer wordt veel gebruikt voor algemene smeedwerken, zoals het uittrekken, opzetten, punteren, beitelen, smeden, lassen, buigen en draaien.Het wordt ook gebruikt voor het smeden in bolster dies.
Kenmerken:
---Dit draaibank bed is hele doosvormige drie-richtingsstructuur, met behulp van hoge standaard gietijzer (HT300) één gietgietvorming, na de tweede veroudering behandeling, het heeft het kenmerk van stabiele prestaties;de lijnbreedte (1600 mm), goede stijfheid, antivibratievermogen.
---Het hoofdmechanisme wordt aangedreven door de 75 kW gelijkstroommotor, met behulp van de methode van instelbare magnetische regulering, instelingsspanning en hybride snelheidsregulerende modus, de verhouding is 1:22.2, de snelheidsverandering is drie stappen, de mechanische en elektrische geïntegreerde snelheidsverhouding is 1: 200, het snelheidsbereik van de spindel is 0,8 ~ 160 r / min en de snelheidsverandering is stapsgewijs.
---De spindelboordiameter is groot, de kop is gesplitst en de contactstijfheid is na schrapen verbeterd.zodat de radiale en axiale stijfheid en rotatie nauwkeurigheid hoog zijn.
--- Zware vierkoppige klep.Standaardconfiguratie heeft twee vaste rust, een gesloten type, de andere open type.
--- Het is uitgerust met een beschermingsinrichting en een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen ondervindt,vanwege het speciale ontwerp van het besturingscircuit, kan het zelfbescherming zijn om de veiligheid van de draaibank en het personeel te waarborgen.
---De staart is samengesteld uit boven- en onderlichaam, het bovenlichaam is uitgerust met een mouw, een spindel en een druksensor, en het onderlichaam is uitgerust met een snel bewegende mechanisme.
---Deze serie draaibank is gebaseerd op de internationale markt en de nieuwste ontwikkelingstrend van CNC-draaibank met halfgesloten schakelbesturing van de populaire CNC-zwaar draaibank,1600 mm breed vlak bed leidwijze bieden gebruikers met een grotere werkstuk belasting, is het de ideale mechanische verwerkingsapparatuur voor de productie van grote onderdelen.
Specificaties | Eenheden | AK-1600H | AK-2000H | |
Capaciteit | ||||
Max. schommeldiameter boven het bed | mm | 1700 | 2100 | |
Max. schommeldiameter over het voertuig | mm | 1250 | 1650 | |
Max. lengte van het werkstuk | mm | 1000-16000 | 1000-16000 | |
Laadcapaciteit | t | 25 | 25 | |
Breedte van het bed | mm | 1100 | 1100 | |
Spindel | ||||
Voorlagerdiameter van spindel | mm | 280 | 280 | |
Spindelboor | mm | 100 | 100 | |
Spindelconic | - | Metrische 140 | Metrische 140 | |
Spindel snelheidsstappen | - | Handmatig 4 stappen, stapsloos in stappen | Handmatig 4 stappen, stapsloos in stappen | |
Spindelversnellingsbereik | rpm | 2-200 | 2-200 | |
Hoofdmotorvermogen | kw | 55 | 55 | |
Voeder | ||||
Langevochtig servomotorkoppel (SIEMENS) | N.m. | 48 | 48 | |
Tork van de servomotor (SIEMENS) | N.m. | 36 | 36 | |
Langevoorwaarde van het servomotorkoppel (FANUC) | N.m. | 50 | 50 | |
Tekenkracht van de servomotor (FANUC) | N.m. | 40 | 40 | |
Afdeling van de gereedschapsstaaf | mm | 60 × 60 | 60 × 60 | |
Aantal stations | - | V4 | V4 | |
Herhalingspositie-nauwkeurigheid van torent | mm | 0.01 | 0.01 | |
Langetermijnsnelvoersnelheid | mm/min | 4000 | 4000 | |
De snelheid van de snelstroominvoer | mm/min | 4000 | 4000 | |
Langevoersnelheid | mm/min | 1-2000 | 1-2000 | |
Cross-feed snelheid | mm/min | 1-2000 | 1-2000 | |
Tailstock | ||||
Diameter van de staartvoet | mm | 280 | 280 | |
Schoppenvoetpen | - | 1:7 | 1:7 | |
Volledige verplaatsing | mm | 300 | 300 | |
Waarom u ons kiest
Standaard accessoires: | Optioneel accessoire: |
FANUC/GSK/SIEMENS CNC-systeem 4-kaak zware chuck, een elektrische gereedschapspunt van 4 stations, werklamp, Pilotlamp, koelsysteem, handmatige pulsgenerator (MPG), Dode centra, met een vermogen van meer dan 50 W elektrische verplaatsbare staart, gereedschappen en gereedschapskist, Het gelijkstellen van wig & bouten, Gebruiksaanwijzing (Engels). | andere soort gereedschapspal, Rustig rusten. roltrap, Live centra, airconditioning, met een vermogen van niet meer dan 10 kW |
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
