13000 kg zware CNC-olie-landwiel voor oplossingen voor het draaddraaien van grote buizen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Certificering: | CE ISO |
| Modelnummer: | QK-350A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $180,000.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 5000 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 5000 | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 18.5 | Aantal spindels: | Tweeling |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 1100 mm |
| Vervoer (Z-as) ((mm): | 730mm | Afmeting ((L*W*H): | 8300 x 2520 x 2120 mm |
| Spanning: | op verzoek van de klant | CNC-besturingssysteem: | SIEMENS |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 13000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | Draaiwerk voor het draaien van buizen |
| Max. Lengte van Werkstuk: | 5000 mm | Max. diameter van de buis: | 340 mm |
| De as droeg: | 355mm | Spindel snelheid: | 5-320 tpm ((4 bewegingen, stapsloos) |
| Controlesysteem: | SIEMENS of FANUC of FAGOR | Max. Schommelingsdiameter: | 1100 mm |
| Gewicht: | 13000kg | Kracht: | 18.5 kW |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Kleding, bouwmaterialen, machines, fabrieken, voedsel en dranken, bouw, energie en mijnbouw |
| Locatie van de showroom: | Verenigde Staten, Duitsland, Brazilië, Saoedi-Arabië, Indonesië, Mexico, Rusland, Kazachstan | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lagers, motoren, pompen, versnellingen | Jaar: | Laatste dag |
| Max. Spindel snelheid (rpm): | 320 t/m | Spindelboring ((mm): | 355 |
| Max. Gekeerde lengte (mm): | 4800 | Haven: | Chinese haven |
Productomschrijving
Productbeschrijving
draaibank voor het draaien van buizen

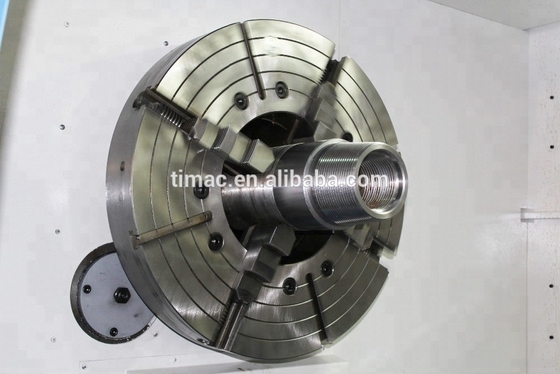

Wij, Timeway Machine verkochten 6", 8", 10", 14", 18" holle spindel CNC olie land draaibanden ontworpen om alle maten van de draden die worden gebruikt in de olie en gas industrie uit te voeren; middelhoogte 385mm, 500mm, 550mm,650 mm- afstand tussen de centers van 750 mm tot 5000 mm; 3-kaak zelfcentrerende chuck of 4-kaak onafhankelijke chuck aan beide zijden van de versnellingsbak.
Deze machine is ontworpen voor gebruik in veeleisende toepassingen in de aardolieindustrie en integreert decennia ervaring.en twee draaibankmonteringen.
Gebeurtenis:
Het brede machinebed is voorzien van grote, geharde en gegronde leidingen en een hoge stijfheid.Automatische vierstapsversnellingen met oneindig wisselend snelheidsbereik. geharde en geaarde tandwielen voor effectieve krachtoverdracht. zware 4-station gereedschapsholding met automatische gereedschapsschakelfunctie. inclusief hoogwaardig koelmiddel systeem,en centrale smeereenheid. besturingstechnologie met bekroonde betrouwbaarheid en jarenlange ervaring-FANUC of SIEMENS CNC-systeem.snelle installatie van nieuwe werkstukken en gereedschappen.
Specificatie
Specificatie | Eenheid | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |||||
Capaciteit | Centrumhoogte | 385 | 500 | 550 | 650 | ||||||
Sling over het bed. | mm | 770 | 1000 | 1100 | 1250 | ||||||
Sling over het wagen | mm | 480 | 630 | 730 | 900 | ||||||
Buitenste diameter van buizen (handmatige chuck) | mm | 120 | 190 | 70 tot en met 260 | 114-340 | 300 tot en met 460 | |||||
Maximale lengte van het werkstuk | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||||||
Maximale draailengte | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||||||
Breedte van de geleiding | mm | 550 | 755 | 1100 | |||||||

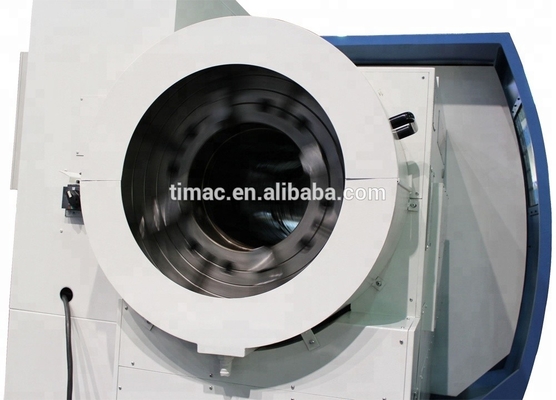

Spindel | Spindelboor | mm | 130 | 200 | 275 | 355 | 465 | ||||
Spindel neus | C11 | A2-15 | A2-28 | ||||||||
Schoktype ((handmatige schok) | handleiding 3 kaak 380 | handleiding 3 kaak 500 | handleiding 4 kaak 630 | handmatig 4 kaak 800 | handleiding 4 kaak 630 | ||||||
CNC-systeem | Alternatieven | FANUC 0i TD; SIEMENS 828D; FAGOR | |||||||||
Standaardconfiguratie:
* FANUC CNC-systeem
* Verticale elektrische gereedschapspunt met 4 stations
* Elektrische staart
* Handmatige 4-koppeling
* Centraal smeersysteem
* Werklicht
* Koelmiddel systeem
* Halfsluitend deksel
* Elektrische cabine met airconditioning
* Gereedschapskist en gereedschap
* Programmeringshandleiding
* Gebruikershandleiding
* Verticale elektrische gereedschapspunt met 4 stations
* Elektrische staart
* Handmatige 4-koppeling
* Centraal smeersysteem
* Werklicht
* Koelmiddel systeem
* Halfsluitend deksel
* Elektrische cabine met airconditioning
* Gereedschapskist en gereedschap
* Programmeringshandleiding
* Gebruikershandleiding
Optioneel:
* SIEMENS/FAGOR CNC-systeem
* Hydraulische chuck
* Hydraulische of handmatige staart
* Zes en acht stations gereedschapspost
* Hydraulische of pneumatische drie-kaak-schok
* Live centrum
* Speciale toebehoren
* Hydraulische chuck
* Hydraulische of handmatige staart
* Zes en acht stations gereedschapspost
* Hydraulische of pneumatische drie-kaak-schok
* Live centrum
* Speciale toebehoren
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Profiel van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Bedrijfsvideo
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
