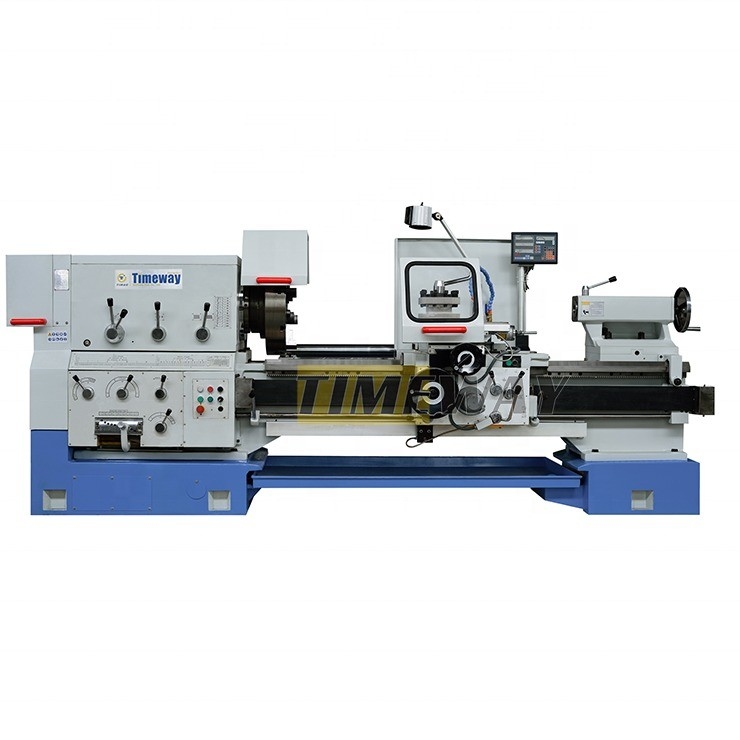

Gebruikersvriendelijke handmatige draaibank voor CNC- of normale productie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | Q-200 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 500 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 20 - 480 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 11 | Spanning: | 380 V 50 Hz |
| Afmeting ((L*W*H): | Als actueel | Gewicht (kg): | 4300 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | Automatische rangschikking: | Handleiding |
| Type machine: | Pijp die Draaibankmachine inpassen | De as droeg: | 200 mm |
| Max. Schommelingsdiameter: | 630/800 mm | Gewicht: | Als actueel |
| Vermogen ((w): | 11 kW | X-as snelle toevoer snelheid: | 2300 mm/min |
| Naverkoopservice: | Online ondersteuning | Afstand tussen Centra: | 1500/2000/3000mm |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken, landbouwbedrijven, huishoudelijk |
| Locatie van de showroom: | Egypte, Italië, Peru, Rusland, Sri Lanka, Roemenië, Bangladesh, Zuid-Afrika, Kazachstan | Kerncomponenten: | Lager, Pomp, Toestel, Motor, Versnellingsbak, PLC, drukvat, Motor |
| Spindelboring ((mm): | 200 | Max. Gekeerde lengte (mm): | 3000 mm |
| Jaar: | 2020 | Haven: | Chinese haven |
Productomschrijving

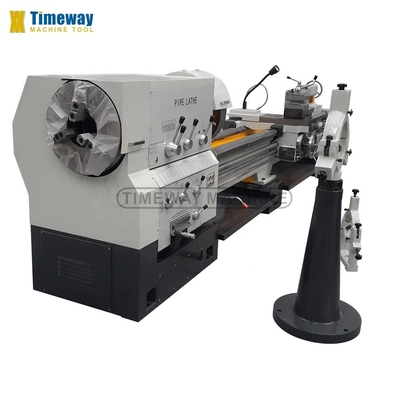

China Pipe Threading Leather
Kenmerken:1Deze machine is ontworpen voor gebruik in vaak harde en veeleisende omgevingen in verband met de productie van oliewerktuigen en combineert tientallen jaren ervaring.door ultrasoonfrequentie gedoofd en met behulp van een geïmporteerde schalenfreesmachineDe spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderenIn het geval van een verhard en nauwkeurig bewerkte spindel worden twee dragerstructuur met hoogprecisielagers aangebracht om een stabiele werking van de spindel te garanderen. 4.De draaibank is voorzien van een grote spindelbuis en een dubbele draaibank (3- of 4-kaak) aan beide zijden voor lange buizen.kan automatisch draaiend kegeloppervlak en conische draden voedenAlle draaibaren zijn uitgerust met een snelle motor voor de snelle positionering van de X/Z-as, vermindering van de werkintensiteit en de bewerkingstijd.verbetering van de bewerkingsdoeltreffendheid. 7.Wide spindel snelheidsbereik voor het kiezen van een redelijke snelheid, verschillende stappen voedingssnelheid voor het voldoen aan verschillende verwerkingsproces en draad snijden. 8.De draaibank is voornamelijk ontwikkeld voor het draaien van olieveldpijpdraad, is het niet alleen geschikt voor allerlei soorten draaddraad draaien, maar kan ook worden gebruikt als gewone draaibank, geschikt voor de verwerking van complexe vorm van de as, sets, schijfonderdelen,met een vermogen van meer dan 50 W,Vooral voor multi-species, kleine partij van het draaien verwerking. Standaard accessoires:3-koppige klep (Q-130), 4-koppige onafhankelijke klep (Q-200, Q-225)， Steady rest， Follow rest， Dead center of tailstock， 4-station tool post， Taper turning attachment， Cooling system， Work lamp， Chip plate， Tools， Leveling wedge and bolts， Operation manual (English).Optioneel accessoire:4-koppeling (Q-130), gezichtsplaat, 2 of 3-assige digitale indicator, koppeling beveiliging, gereedschap-post beveiliging, Achterste spatsbeveiliging, snel wisselende gereedschap post.
GESPECIFICATIEEN van het product
Specificatie | Eenheid | Q-130 | Q-200 | Q-225 |
Max. Sling over het bed. | mm | 630/800 | 630/800 | 630/800 |
Max. Swing over cross slide | mm | 340/520 | 340/520 | 340/520 |
Afstand tussen centra | mm | 1500/3000 | 1500/3000 | 1500/3000 |
Ruimte voor het draaien van buizen | mm | 30 tot en met 126 | 50-193 | 50 tot 220 |
Bedbreedte | mm | 550 | 550 | 550 |
Vervoer op de X-as | mm | 320/420 | 320/420 | 320/420 |
Z-asvervoer | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Laadcapaciteit | kg | 3000 | 3000 | 3000 |
Spindelboor | mm | 130 | 200 | 225 |
Spindel snelheidsstappen | stappen | CCW: 18/CW: 9 | CCW: 12/CW: 9 | CCW: 12/CW: 9 |
Spindel snelheid | rpm | 30 tot en met 650 | 20 tot en met 480 | 20 tot en met 480 |
Schokgrootte | mm | 400 | 520 | 520 |
Schoktype (handmatig) | - | 3-kaak | 4-kaak | 4-kaak |
Turrettype (handmatig) | - | V4 | V4 | V4 |
Grootte van de werktuigstaaf | mm | 30x30 | 32x32 | 30x30 |
X-as voedingsbereik (stappen) | mm/r | 0.02-0.45 (22) | 0.02-0.45 (22) | 0.02-0.45 (22) |
X-as snelle toevoer snelheid | mm/min | 2300 | 2300 | 2300 |
Z-as voedingsbereik (stappen) | mm/r | 0.07-1.33 (26) | 0.07-1.33 (26) | 0.07-1.33 (26) |
Z-as snelle toevoer snelheid | mm/min | 4000 | 4000 | 4000 |
Nummer van de metrische draad en het bereik | mm | 1-24 ((52) | 1-14 (24) | 1-14 (24) |
Aantal inches draad en bereik | TPI | 2-28 ((40) | 28-2 (40) | 28-2 (40) |
Diameter van de staartvoet | mm | 100 | 100 | 100 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Volledige verplaatsing | mm | 250 | 250 | 250 |
Hoofdmotorvermogen | kw | 11 | 11 | 11 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van koelmiddel | kw | 0.125 | 0.125 | 0.125 |
Afmetingen van de machine (LxWxH) | mm | 3700/5200x1500x1500 | 3700/5200x1550x1550 | 3700/5200x1650x1550 |
Gewicht van de machine | kg | 4000/5200 | 4300/5500 | 4500/5700 |
