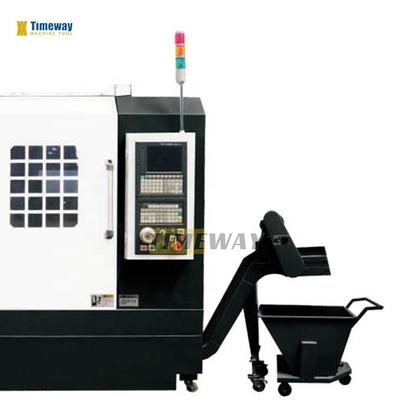

A2-8 Spindel Neus Slant Bed CNC draaibank voor metaalbewerking in machineshops
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-10P/AK-20P/AK-36P/AK-40P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 120 mm |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Lichte Plicht |
| Breedte van het bed (mm): | 500 mm | Spindelmotorvermogen ((kW): | 1.6 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 210 mm | Vervoer (Z-as) ((mm): | 140 mm |
| Afmeting ((L*W*H): | 131x1090x1430 | Spanning: | 220V/380V |
| CNC-besturingssysteem: | SIEMENS | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 4900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max, ga over het bed.: | 570 | Max, schuif over de schuif.: | 320 |
| Standaard draaidiameter: | 250 | Max.Draaidiameter: | 360 |
| Max.Turning Lengte: | 450/750/1350/2000/3000 | Max. diameter van de staaf: | 74 |
| Spindel snelheid: | 2000 | Asneus: | A2-8 |
| De as droeg: | 86 | Chuck Grootte: | 250 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | MachinesReparatiewerkplaatsen, Productieinstallatie, Energie & Mijnbouw |
| Locatie van de showroom: | Verenigde Staten, Vietnam, Saoedi-Arabië, India, Thailand, Marokko, Colombia, Zuid-Afrika, Oezbekist | Tipe in de handel brengen: | andere |
| Kerncomponenten: | Pomp, motor, versnellingsbak | Max. Gekeerde lengte (mm): | 120 |
| Max. Spindel snelheid (rpm): | 6000 r.p.m | Spindelboring ((mm): | 25 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
---De CNC-draaibank is voorzien van een halfgesloten loopsysteem dat de productiviteit verhoogt door middel van snelsnijden.met een vermogen van meer dan 50 W,, conisch oppervlak,
een cirkelvormig oppervlak, een eindoppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een ges
---gemakkelijk vastklampen, aanpassingsvermogen van het proces, hoge verwerkingsefficiëntie, lage schrootgraad, goede consistentie van het eindproduct en vermindering van de technische bekwaamheidseisen van de werknemers,makkelijk te programmerenDe eenvoudige werking maakt het de ideale machine voor kleine en middelgrote machines.
--- Het machinebed is een doosvormige structuur gegoten met het materiaal van hard gietijzer (HT300) door eenmalige giettechnologie,en verwerkt door het geïmporteerde pentaëder-bewerkingscentrum met een eenmalige klemverwerking.
---De unieke constructie ontwikkeld met behulp van FEA technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden.
---Deze machine is een elektromechanische geïntegreerde structuur, met een torententypesysteem, zonder staart en geschikt voor de verwerking vanzingen vanverschillendeonderdelen.
---De CNC-draaibank is voorzien van een halfgesloten loopsysteem dat de productiviteit verhoogt door middel van snelsnijden.met een vermogen van meer dan 50 W,, conisch oppervlak,
een cirkelvormig oppervlak, een eindoppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een geslepen oppervlak, een ges
---gemakkelijk vastklampen, aanpassingsvermogen van het proces, hoge verwerkingsefficiëntie, lage schrootgraad, goede consistentie van het eindproduct en vermindering van de technische bekwaamheidseisen van de werknemers,makkelijk te programmerenDe eenvoudige werking maakt het de ideale machine voor kleine en middelgrote machines.
--- Het machinebed is een doosvormige structuur gegoten met het materiaal van hard gietijzer (HT300) door eenmalige giettechnologie,en verwerkt door het geïmporteerde pentaëder-bewerkingscentrum met een eenmalige klemverwerking.
---De unieke constructie ontwikkeld met behulp van FEA technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden.
---Deze machine is een elektromechanische geïntegreerde structuur, met een torententypesysteem, zonder staart en geschikt voor de verwerking vanzingen vanverschillendeonderdelen.
--- de spindelstructuur is een voorste vaste en achterste drijvende steun,en door gebruik te maken van grote diameter P4 graad hoge precisie cilindrische rollagers en hoge snelheid gebogen contact bollagers bereikt radial en axiale weerstaan en synthetische belastingDe spindelmotor gebruikt een variabele frequentiemotor.
De hoofdmotor maakt gebruik van een AC-frequentiemotor met hoge prestaties, snelheid zonder stappen, spindelbox zonder tandwielstructuur, hoge snelheid en laag geluid.
---High quality hydraulische vaste chuck en high-speed brandstofcilinder, en uitgerust met voet schakelaar gemaakt, is het gemakkelijker om snel te klemmen de werkstukken.
---X/Z-as transmissie systeem gebruikt hoog-precisie kogelschroef aangedreven door wisselstroommotor rechtstreeks, er is geen riem en versnellingsbak aandrijving, vermijdt de terugslag en trillingen gegenereerd.
---CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC-servo-besturingssysteem, breed scala aan functies en stabiele prestaties.
---Deze CNC-draaibank is volledig beschermd en is voorzien van een noodstopknop, wanneer er plotseling een plotselinge stroomstoring of andere storingen optreden.als gevolg van het speciale ontwerp van het besturingssysteem, kan de machine zelf worden beschermd om de veiligheid van zichzelf en het personeel te waarborgen.
---Automatische centrale smeermethode, koelsysteem en ketenconveyor verlengen de onderhoudsintervallen en verkleinen de stilstandstijden.
--- Deze CNC-draaibank kan online detectiefunctie toevoegen; automatische aanpassingsfunctie voor hydraulische klemkracht;In overeenstemming met de bijzondere behoeften van de gebruikers toegevoegd automatische bar feeder, automatische deuren en andere automatische randapparatuur.
De hoofdmotor maakt gebruik van een AC-frequentiemotor met hoge prestaties, snelheid zonder stappen, spindelbox zonder tandwielstructuur, hoge snelheid en laag geluid.
---High quality hydraulische vaste chuck en high-speed brandstofcilinder, en uitgerust met voet schakelaar gemaakt, is het gemakkelijker om snel te klemmen de werkstukken.
---X/Z-as transmissie systeem gebruikt hoog-precisie kogelschroef aangedreven door wisselstroommotor rechtstreeks, er is geen riem en versnellingsbak aandrijving, vermijdt de terugslag en trillingen gegenereerd.
---CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC-servo-besturingssysteem, breed scala aan functies en stabiele prestaties.
---Deze CNC-draaibank is volledig beschermd en is voorzien van een noodstopknop, wanneer er plotseling een plotselinge stroomstoring of andere storingen optreden.als gevolg van het speciale ontwerp van het besturingssysteem, kan de machine zelf worden beschermd om de veiligheid van zichzelf en het personeel te waarborgen.
---Automatische centrale smeermethode, koelsysteem en ketenconveyor verlengen de onderhoudsintervallen en verkleinen de stilstandstijden.
--- Deze CNC-draaibank kan online detectiefunctie toevoegen; automatische aanpassingsfunctie voor hydraulische klemkracht;In overeenstemming met de bijzondere behoeften van de gebruikers toegevoegd automatische bar feeder, automatische deuren en andere automatische randapparatuur.
Vervaardiging | Eenheid | AK-10P | AK-20P. | AK-36P | AK-40P | |||
Max. Sling over het bed. | mm | 220 | 500 | 420 | 450 | |||
Max.draaidiameter | mm | 100 | 200 | 130 | 180 | |||
Max.diameter van de staaf | mm | 17 | 42 | 47 | 70 | |||
Max. draailengte | mm | 120 | 280 | 370/270 | 350/250 | |||
Kruisvervoer (X) | mm | 210 | 400 | 470 | 470 | |||
Langeafstandsvervoer (Z) | mm | 140 | 285 | 400 | 400 | |||
X-as snelle toevoer snelheid | m/min | 15 | 24 | 12 | 12 | |||
Z-as snelle toevoer snelheid | m/min | 15 | 24 | 12 | 12 | |||
Spindelversnellingsbereik | rpm | 6000 | 5000 | 4500 | 4500 | |||
Spindel neus | A2-3 | A2-5 | A2-5 | A2-6 | ||||
Spindelboor | mm | 25 | 56 | 62 | 87 | |||
Schokgrootte | Inch | met een breedte van niet meer dan 15 mm | 6° | 6* | 8° | |||
Typ van gereedschapspal | Gangtype | Gangtype | Gangtype | Gangtype | ||||
Stationsnummer | PC's. | 3 tot 6 | 4 tot 8 | 4 tot 8 | 4 tot 8 | |||
Grootte van het gereedschapsgedeelte (draaien) | mm | 12x12 | 20x20 | 25x25 | 25x25 | |||
Grootte van het gereedschapsonderdeel (boren) | mm | 12 | 25 | 25 | 25 | |||
Elektrisch aangedreven gereedschap (facultatief) | Alleenstaande | Eenvoudig/dubbel/drievoudig | Eenvoudig/dubbel/drievoudig | Eenvoudig/dubbel/drievoudig | ||||
Hoofdmotorvermogen | kw | 2.2 | 7.5 | 5.5 | 7.5 | |||
X-asservo-motorvermogen | kw | 1.6 | 1.88 | 2.3 | 2.3 | |||
Motorkoppel op de X-as | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Vermogen van de servomotor op de Z-as | kw | 1.6 | 1.88 | 2.3 | 2.3 | |||
Motorkoppel op de Z-as | NM | 6 | 7.5 | 10 | 10 | |||
Werknauwkeurigheid | mm | IT6 | IT6 | IT6 | IT6 | |||
Ruwheid | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | |||
X/Z-aspositiegewogenheid | mm | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | |||
X/Z-as herpositioneringsnauwkeurigheid | mm | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | |||
CNC-systeem | GSK988T | GSK988T | GSK988T | GSK988T | ||||
Afmetingen van de machine (LxWxH) | mm | 1310x1090x1430 | De waarde van de verpakking van het voertuig is: | 2270x1520x1650 | 3000x1545x1720 | |||
Gewicht van de machine | kg | 800 | 2200 | 3100 | 4900 | |||
