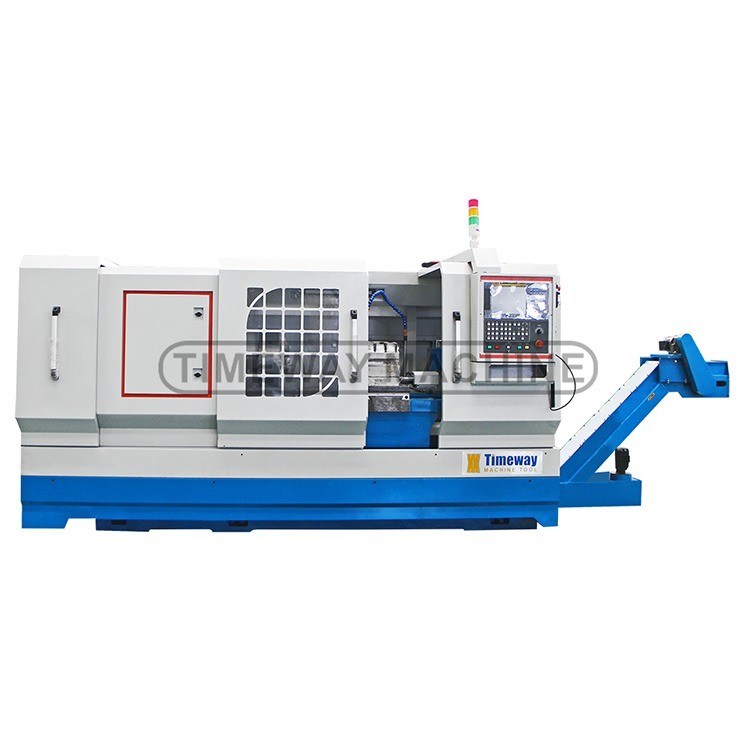

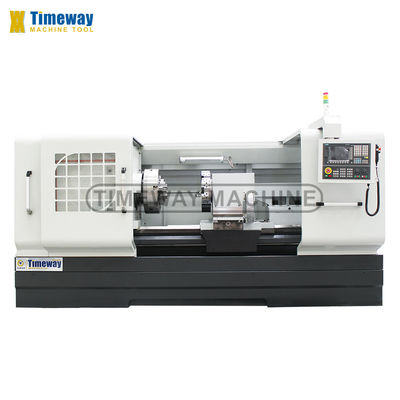

800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie

800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie

Productdetails:

Plaats van herkomst: China
Merknaam: TIMAC
Modelnummer: QK-130/QK-200/QK-225

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $65,000.00/sets 1-2 sets
Verpakking Details: Houten behuizing (kan gefumineerd worden)
Levering vermogen: 150 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Type: draaiend centrum Max. lengte van het werkstuk (mm): 3000
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 500 mm
Spindelmotorvermogen ((kW): 15 Aantal spindels: Alleenstaande
Aantal assen: 2 Vervoer (X-as) ((mm): 420mm
Vervoer (Z-as) ((mm): 380 mm Afmeting ((L*W*H): 5177x1800x1850
Spanning: 220V/380V CNC-besturingssysteem: FANUC
Gereedschapspoststations: 4 Gewicht (kg): 6000
Garantie: 1 jaar Belangrijkste verkooppunten: Multifunctioneel
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Ruimte voor het draaien van buizen: 30 tot en met 120
Max. schommeling over bed: 800 Max. schuif over de dwars glijbaan: 450
Max. Lengte van Werkstuk: 1000/1500/2000/3000 Max.Turning Lengte: 800/1350/1800/2800
Bedbreedte: 550 Asneus: C15
Spindelconner: Metrische 140 De as droeg: 130
Spindelcentrumconic: MT6 Voorwaarde: Nieuw
Toepasselijke sectoren: Hotels, reparatieshuizen, fabrieken, restaurants Locatie van de showroom: Verenigde Staten, Duitsland, Vietnam, Filippijnen, Indonesië, India, Rusland, Spanje, Thailand, Alge
Tipe in de handel brengen: andere Kerncomponenten: andere
Max. Gekeerde lengte (mm): 3000 Max. Spindel snelheid (rpm): 1000 t/m
Spindelboring ((mm): 240 Haven: Chinese haven

Productomschrijving

800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 0
Beschrijving van de producten
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 1
Toepassingen van de CNC-oliewiel:
De CNC-draaien om olie te produceren voldoen aan de bijzondere eisen van gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, en in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
De draaibank is uitgerust met een conisch draaiend bevestigingsapparaat dat een lange conische draaibank kan uitwerken.
De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 2
√ FANUC/SIEMENS/GSK CNC-systeem
√ grote buigkraan (voor- en achterkant)
√ dode centra
√ elektrische gereedschapspost met 4 stations
√ koelsysteem
√ Werklamp
√ Pilotlamp
√ halfgesloten beveiliging
√ Handmatige pulsgenerator (MPG)
√ Automatisch smeersysteem
√ oliepistool
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ Pneumatische chuck
_ Ander gereedschap
_ Steady rest
Volg de rest
Airconditioner
_ Chip-conveyor
_ Achterste steun voor lange pijp
_ Live centra



800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 3
Specificatie
Eenheid
QK-130
QK-200
QK-225
Capaciteit
Sling over het bed.
mm
630/800
630/800
630/800
Swing over cross slide
mm
340/540
340/540
340/540
Afstand tussen centra
mm
1000/1500/3000
1000/1500/3000
1000/1500/3000
Ruimte voor het draaien van buizen
mm
30 tot en met 126
50-193
50 tot 220
Bedbreedte
mm
550
550
550
Max. laadcapaciteit
kg
3000
3000
3000
Spindel
Spindelboor
mm
130
200
225
Spindel snelheidsstappen
stappen
Stepless (3 shifts)
stapsloos (handmatig met 4 bewegingen) of (hydraulisch met 4 bewegingen)
stapsloos (handmatig met 4 bewegingen) of (hydraulisch met 4 bewegingen)
Spindel snelheid
rpm
30 tot en met 650
20 tot 500
20 tot 500
Schokgrootte
mm
400
500
500
Chuck-type
-
Handmatig 3-kaak
Handmatig 3-kaak
Handmatig 3-kaak
Toren
Turrettype
-
Elektrische 4-stations
Elektrische 4-stations
Elektrische 4-stations
Grootte van de werktuigstaaf
mm
32x32
32x32
32x32
Voeder
Vervoer op de X-as
mm
320/420
320/420
320/420
Z-asvervoer
mm
850/1350/2850
850/1350/2850
850/1350/2850
X-as snelle toevoer snelheid
mm/min
4000
4000
4000
Z-as snelle voeding
mm/min
6000
6000
6000
Tailstock
Diameter van de staartvoet
mm
100
100
100
Schoppenvoetpen
-
MT5
MT5
MT5
Volledige verplaatsing
mm
250
250
250
Kracht
Hoofdmotorvermogen
kw
11
11
11
Motorvermogen van koelmiddel
kw
0.125
0.125
0.125
Andere
Afmetingen van de machine
mm
3300/3800/5300x1800x1750
3300/3800/5300x1800x1750
3300/3800/5300x1800x1750
Gewicht van de machine
kg
4500/5000/6000
4600/5100/6100
4700/5200/6200
Detail van de machine
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 4

Dubbele schroeven (voor- en achterzijde):

De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 5
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 6
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 7

Elektrische torent met vier stations:

- Gebruik een elektrische torentje met hoge positioneringsnauwkeurigheid.

Staartbestand:

- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.

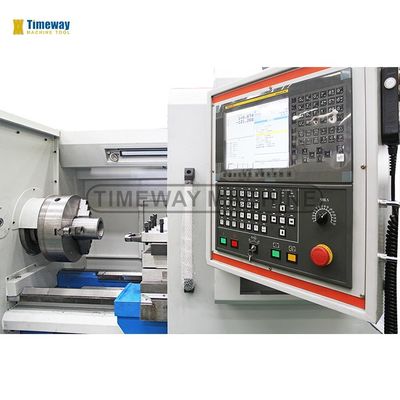

CNC-systeem

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 8
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 9
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 10

Automatische productielijn voor draad van stalen buizen (optioneel):
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 11
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 12
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 13
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 14
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 15

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 16
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 17
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 18

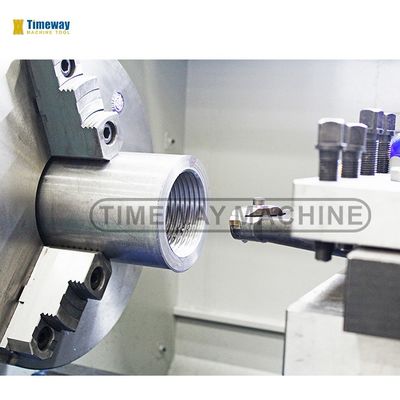

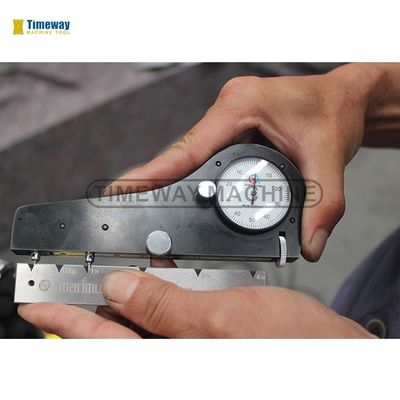

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 19
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 20
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 21

Alomvattende testonderdelen(alleen voor CNC-draaiwerk):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 22
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 23
Waarom u ons kiest
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 24
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 25
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 26
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 27

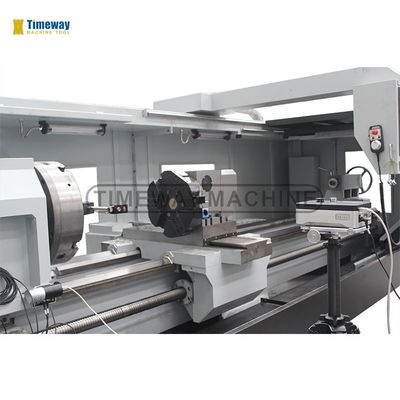

Renishaw-laserinterferometer (alleen voor CNC-oliewielwiel):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 28
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 29
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 30
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 31
800mm Max. Swing Over Bed CNC Metal Turning Oil Land Lathe Machine voor hoge precisie 32
