Productdetails:

Plaats van herkomst: Henan, China
Merknaam: TIMAC, TIMEWAY
Modelnummer: Q-280F/6000

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $60,000.00/sets 1-4 sets
Verpakking Details: Houten behuizing (kan worden gefumineerd)
Levering vermogen: 100 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Max. lengte van het werkstuk (mm): 6000 Versnellingsbereik van de spindel ((rpm): 20 - 400 t/m
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 600
Type: horizontaal Spindelmotorvermogen ((kW): 15
Spanning: 380V, 50HZ/60HZ Afmeting ((L*W*H): 8600x1700x1600
Gewicht (kg): 12000 kg Garantie: 1 jaar
Belangrijkste verkooppunten: Concurrerende prijs Tipe in de handel brengen: Gewoon product
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Type machine: Vervaardiging van elektrische elektrische apparaten
Z-asrichtingsstijl: Platte V-spoorlijnen X-asrichtingsstijl: Spoorwegen van de soort dovetail
X/Z-as rails behandeling: Gehard & gemalen & Handschroot Werknauwkeurigheid: IT6
Max. schommeling over bed: 800 mm De as droeg: 280 mm
Spindel snelheid: 20-400 t/min (4 bewegingen, stapsloos in bewegingen) Schokdiameter: 4-koppel, 630 mm
Laadcapaciteit: 4000 kg Voorwaarde: Nieuw
Toepasselijke sectoren: Werkplaatsen voor het repareren van machines, fabrieken, voedsel- en drankenfabrieken, bouwbedrijven Locatie van de showroom: Egypte, Canada, Turkije, de Verenigde Staten, Italië, Frankrijk, de Filipijnen, Brazilië, Peru, Paki
Kerncomponenten: Lager, Pomp, Toestel, Motor, Versnellingsbak, PLC Spindelboring ((mm): 280
Max. Gekeerde lengte (mm): 5850 mm Jaar: 2021
Haven: Chinese haven

Productomschrijving

15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 0
Beschrijving van de producten
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 1
Toepassingen van de draaibank:
De draaibank voldoet aan de bijzondere eisen van de gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, alsmede in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
De draaibank is uitgerust met een conisch draaiend bevestigingsapparaat dat een lange conische draaibank kan uitwerken.
De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 2
√ grote buigkraan (voor- en achterkant)
√ dode centra
√ 4-station gereedschapspost
√ Taper draaibare bevestiging
√ koelsysteem
√ Werklamp
√ chipverzamelplaat
√ oliepistool
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ Steady rest
Volg de rest
_ Achterste steun voor lange pijp
_ Live centra
_ 2- of 3-assige DRO
Snel wisselen van toolpost
- Chuck bewaker.
_ Gereedschapspostbewaker
_ Achterste spatscherm


15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 3
Specificatie
Eenheid
Q-255F
Q-280F
Q-300F
Max. Sling over het bed.
mm
800
800
800
Max. Swing over cross slide
mm
480
480
480
Afstand tussen centra
mm
1500/3000
1500/3000
1500
Ruimte voor het draaien van buizen
mm
120 tot 250
130 tot en met 270
300
Bedbreedte
mm
600
600
600/650
Vervoer op de X-as
mm
420
420
420
Z-asvervoer
mm
1350/2850
1350/2850
1350
Max. laadcapaciteit
kg
4000
4000
4000
Spindelboor
mm
255
280
305
Spindel snelheidsstappen
stappen
4 stappen (omvormer)
4 stappen (omvormer)
2 stappen (omvormer)
Spindel snelheid
rpm
20 tot 400
20 tot 400
20 tot 300
Schokgrootte
mm
630
630
630
Schoktype (handmatig)
-
4-kaak
3-kaak
4-kaak
Turrettype (handmatig)
-
V4
V4
V4
Grootte van de werktuigstaaf
mm
32x32
32x32
32x32
X-as voedingsbereik (stappen)
mm/r
0.02-0.45 (22)
0.02-0.45 (22)
0.095-14 (32)
X-as snelle toevoer snelheid
mm/min
2300
2300
1870
Z-as voedingsbereik (stappen)
mm/r
0.07-1.33 (26)
0.07-1.33 (26)
0.095-14(32)
Z-as snelle toevoer snelheid
mm/min
4000
4000
3740
Nummer van de metrische draad en het bereik
mm
1-15
1-15
1-15 (22)
Aantal inches draad en bereik
TPI
14 - 1
14 - 1
14 tot en met 26
Diameter van de staartvoet
mm
120
120
100
Schoppenvoetpen
-
MT6
MT5
MT6
Volledige verplaatsing
mm
250
250
250
Hoofdmotorvermogen
kw
15
15
15
Snelle motorvermogen
kw
1.1
1.1
1.1
Motorvermogen van koelmiddel
kw
0.125
0.125
0.125
Afmetingen van de machine (LxWxH)
mm
4100/5600x1700x1600
4100/5600x1700x1600
4100/5600x1700x1600
Gewicht van de machine
kg
8000/9000
8000/9000
8000/9000
Detail van de machine
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 4

Dubbele schroeven (voor- en achterzijde):

De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 5
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 6
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 7

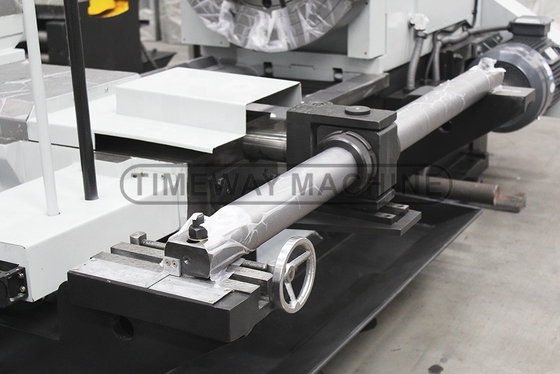

Taper draaibare bevestiging:

De conische draaibank is een standaardconfiguratie voor de draaibank in de olievelden, de draaibank kan verschillende conische hoek lange kegels en conische draden door de conische draaibank snijden.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 8
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 9
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 10

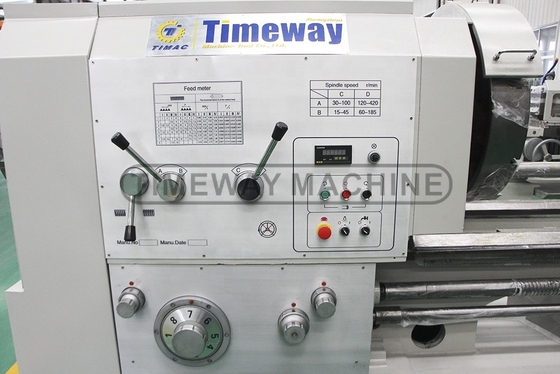

Spindeldoos:

- Grote spindel snelheden voor verschillende verwerkingsvereisten.

Toren met vier stations:

- Gebruik een handmatige torentoren.

Staartbestand:

- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 11
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 12
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 13
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 14

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 15
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 16
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 17

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 18
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 19
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 20

Alomvattende testonderdelen(alleen voor CNC-draaiwerk):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 21
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 22
Waarom u ons kiest
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 23
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 24
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 25
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 26
Renishaw-laserinterferometer (alleen voor CNC-oliewielwiel):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 27
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 28
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 29
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 30
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 31
Inleiding van het bedrijf
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 32
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 33
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 34
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 35
15kW Spindelmotorkracht Olie landbuis draaibank voor hoge precisie werk in het olieveld 36


V: Heeft u QC of veiligheidsnormen voor uw machines?A: Ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.Wat is het MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: 1) T/T met 30% vooruitbetaling, en 70% balansbetaling vóór verzending; 2) Onherroepelijke LC bij zicht; 3) Western Union, MoneyGram, enz.

V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
