Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie

Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie

Productdetails:

Plaats van herkomst: China
Merknaam: TIMAC TIMEWAY
Modelnummer: QK-520/QK-550/QK-640

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $130,000.00/sets 1-2 sets
Verpakking Details: Houten behuizing (kan gefumineerd worden)
Levering vermogen: 150 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Type: TURNING CENTER, cnc-draaddraad voor buizen Max. lengte van het werkstuk (mm): 5000
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 1100 mm
Spindelmotorvermogen ((kW): 37 Aantal spindels: Alleenstaande
Aantal assen: 2 Vervoer (X-as) ((mm): 850 mm
Vervoer (Z-as) ((mm): 450 mm Afmeting ((L*W*H): 9000X3200X2800
Spanning: 220V/380V CNC-besturingssysteem: FANUC
Gereedschapspoststations: 8, 4 Gewicht (kg): 24000
Garantie: 1 jaar Belangrijkste verkooppunten: Concurrerende prijs
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Ruimte voor het draaien van buizen: 330 tot en met 460
Max.Swing over Bed: 1200 Max. Schommeling over Dwarsdia: 710
Max. Lengte van Werkstuk: 1500/3000/5000 Max. Draaiingsafstand: 2800/4800
Spanwijdte van leibaan: 1100 Asneus: A2-28
Spindelconner: Metrische 140 De as droeg: 465
Voorwaarde: Nieuw Toepasselijke sectoren: Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken
Locatie van de showroom: Oostenrijk, Italië, Brazilië, Turkije, Peru, Indonesië, Mexico, Rusland, Argentinië Tipe in de handel brengen: andere
Kerncomponenten: Lager, PLC Max. Spindel snelheid (rpm): 258 t/m
Spindelboring ((mm): 550 Max. Gekeerde lengte (mm): 5000
Haven: Chinese haven

Productomschrijving

cnc-draaddraad van buizen
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 0
Beschrijving van de producten
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 1
Toepassingen van de CNC-oliewiel:
De CNC-draaien om olie te produceren voldoen aan de bijzondere eisen van gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, en in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
De draaibank is uitgerust met een conisch draaiend bevestigingsapparaat dat een lange conische draaibank kan uitwerken.
De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 2
√ FANUC/SIEMENS/GSK CNC-systeem
√ grote buigkraan (voor- en achterkant)
√ dode centra
√ elektrische gereedschapspost met 4 stations
√ koelsysteem
√ Werklamp
√ Pilotlamp
√ halfgesloten beveiliging
√ Handmatige pulsgenerator (MPG)
√ Automatisch smeersysteem
√ oliepistool
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ Pneumatische chuck
_ Ander gereedschap
_ Steady rest
Volg de rest
Airconditioner
_ Chip-conveyor
_ Achterste steun voor lange pijp
_ Live centra



Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 3
Specificatie
Eenheid
QK-520
QK-550
QK-640
Ruimte voor het draaien van buizen
mm
330 tot en met 510
330 tot en met 550
330-630
Max. Sling over het bed.
mm
1200
1250
1400
Max. Swing over cross slide
mm
710
900
800
Max. lengte van het werkstuk
mm
1500/3000/5000
1500/3000/5000
1500/3000/5000
Max. draailengte
mm
1250/2750
1250/2750/4750
1250/2750/4750
De lengte van de geleidingsbaan
mm
765
1100
1100
Spindel neus
-
draadtype
A2-28
draadtype
Spindelboor
mm
520
550
640
Spindel snelheid
rpm
8-190 (handmatige 3 stappen)
23-258 (handleiding 2 stappen)
2-120 (handmatige 3 stappen)
Schokgrootte
mm
1000 (elektrisch)
1250 (handmatig)
1250 (handmatig)
Vervoer op de X-as
mm
520
750
750
De lengte van de machine
mm
5000/6500/9000
5500/7000/9000
5600/7100/9100
Breedte van de machine
mm
2300
2500
2500
Hoogte van de machine
mm
2200
2500
2500
Gewicht van de machine
ton
15/16/20
17.8/19/23
18/19.3/24
CNC-systeem
-
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
Detail van de machine

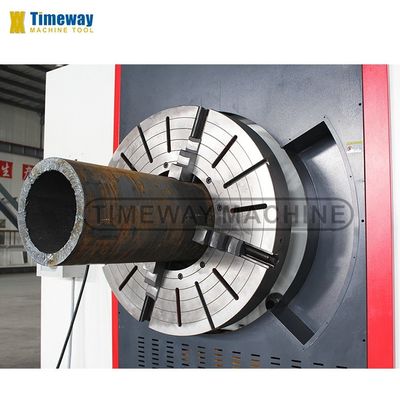

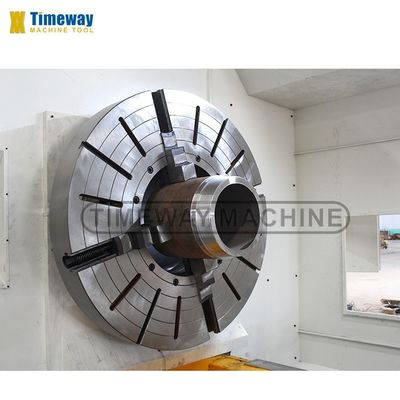

Dubbele schroeven (voor- en achterzijde):

De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 4
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 5
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 6

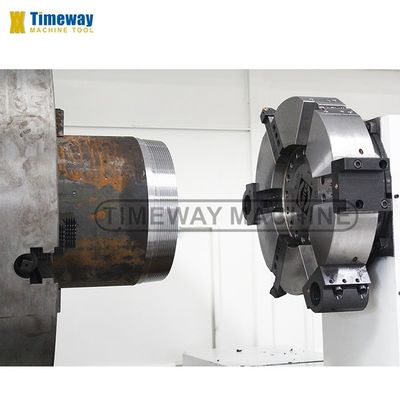

Elektrische torent met vier stations:

- Gebruik een elektrische torentje met hoge positioneringsnauwkeurigheid.

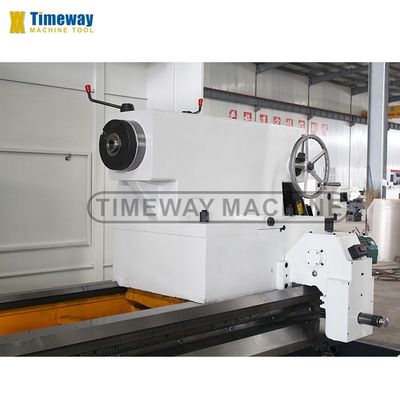

Staartbestand:

- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.

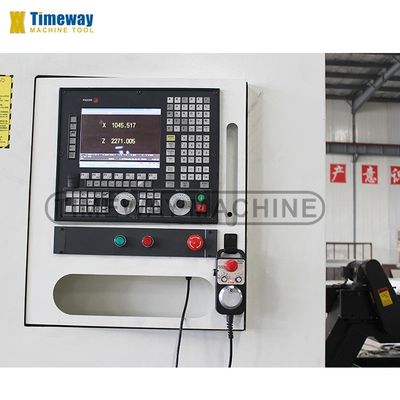

CNC-systeem

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 7
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 8
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 9
Automatische productielijn voor draad van stalen buizen (optioneel):
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 10
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 11
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 12
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 13
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 14

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 15
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 16
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 17

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 18
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 19
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 20

Alomvattende testonderdelen(alleen voor CNC-draaiwerk):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 21
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 22
Positieve opmerkingen van klanten
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 23
Inleiding van het bedrijf
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 24
Fabrieksdisplay:
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 25
Text Inleiding:
Metrische 140 Spindel Taper Pipe Threading CNC draaibank voor olieproductie 26
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machine­gereedschap te verlenen.

Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
