De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
 |

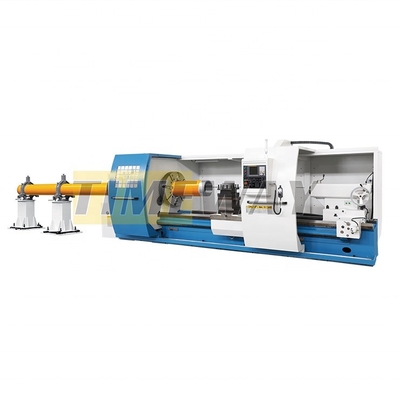

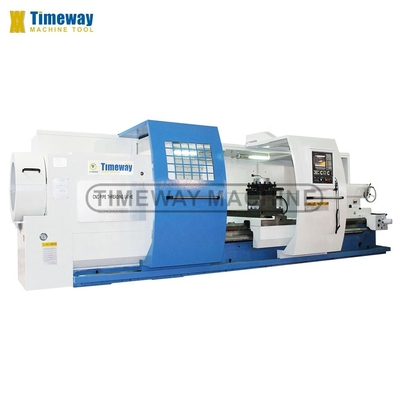

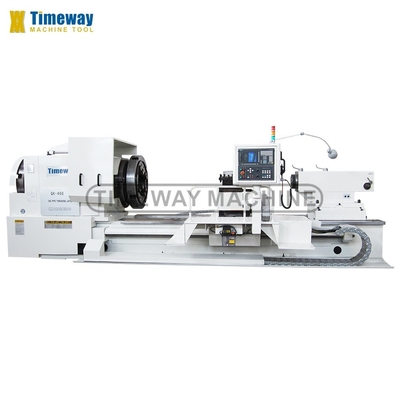

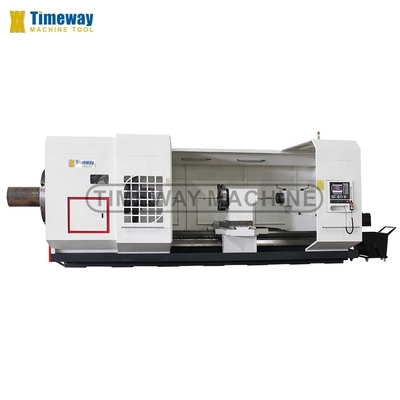

TIMEWAY Grote spindelboor draad draaimachine voor olieveld 6500x2220x2120mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | QK-440/3000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing (kan worden gefumigeerd) of pallet |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Middelbelasting |
| Max. Gewicht van Werkstuk (kg): | 6000 | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 18.5 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 540mm |
| Vervoer (Z-as) ((mm): | 3000 mm | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 | Afmeting ((L*W*H): | 6500 x 2220 x 2120 mm |
| Spanning: | Zoals vereist | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 13000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | CNC-machines |
| CNC-draaibank: | CNC-draaibank | Max. Schommelingsdiameter: | 1000 mm |
| CNC-systeem: | FANUC/SIEMENS | Werknauwkeurigheid: | IT6-IT7um |
| Verwerkte ruwheid: | Ra1,6um | Diameter van de staartvoet: | 160 mm |
| Tailstock Quill Reizen: | 300 mm | Tailstock Quill Taper: | MT6 |
| Kleur van de machine: | Aangepaste Facultatief | Voorwaarde: | Nieuw |
| Toolpostmerk: | Yantai Universal | Toepasselijke sectoren: | Hotels, kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken vo |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Rusland, Zuid-Afrika, Australië | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lagers, motoren, pompen, versnellingen | Jaar: | 2021 |
| Max. Spindel snelheid (rpm): | 320 t/m | Spindelboring ((mm): | 440 |
| Max. Gekeerde lengte (mm): | 2850 | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Toepassingen van de CNC-oliewiel:
De CNC-draaien om olie te produceren voldoen aan de bijzondere eisen van gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, en in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
√ FANUC/SIEMENS/GSK CNC-systeem √ grote buigkraan (voor- en achterkant)√ dode centra √ elektrische gereedschapspost met 4 stations √ koelsysteem √ Werklamp √ Pilotlamp √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ Automatisch smeersysteem √ oliepistool √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Pneumatische chuck _ Ander gereedschap _ Steady rest Volg de rest Airconditioner _ Chip-conveyor _ Achterste steun voor lange pijp _ Live centra |
Specificatie | Eenheid | QK-280 | QK-330 | QK-390 | QK-440 |
Ruimte voor het draaien van buizen | mm | 130 tot en met 270 | 190-320 | 190 tot en met 380 | 270 tot en met 430 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Swing over cross slide | mm | 610 | 610 | 610 | 610 |
Max. lengte van het werkstuk | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. draailengte | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
De lengte van de geleidingsbaan | mm | 755 | 755 | 755 | 755 |
Spindel neus | - | Draadtype | draadtype | draadtype | draadtype |
Spindelboor | mm | 280 | 330 | 390 | 440 |
Spindel snelheid | rpm | 10-320 (handmatige 4 stappen) | 10-280 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) |
Schokgrootte | mm | 800 (handmatig) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-as snelle toevoer snelheid | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Vervoer op de X-as | mm | 520 | 520 | 520 | 520 |
Turrettype | mm | V4 | V4 | V4 | V4 |
Afdeling van de gereedschapsstaaf | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Indexering van herhaling | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. snijkracht | N | 29400 | 29400 | 29400 | 29400 |
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 |
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 |
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 |
Werknauwkeurigheid | Ik heb het gedaan. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
De lengte van de machine | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Breedte van de machine | mm | 2050 | 2080 | 2220 | 2220 |
Hoogte van de machine | mm | 2050 | 2080 | 2120 | 2120 |
Gewicht van de machine | ton | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-systeem | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Specificatie | Eenheid | QK-280 | QK-330 | QK-390 | QK-440 |
Ruimte voor het draaien van buizen | mm | 130 tot en met 270 | 190-320 | 190 tot en met 380 | 270 tot en met 430 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Swing over cross slide | mm | 610 | 610 | 610 | 610 |
Max. lengte van het werkstuk | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. draailengte | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
De lengte van de geleidingsbaan | mm | 755 | 755 | 755 | 755 |
Spindel neus | - | Draadtype | draadtype | draadtype | draadtype |
Spindelboor | mm | 280 | 330 | 390 | 440 |
Spindel snelheid | rpm | 10-320 (handmatige 4 stappen) | 10-280 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) |
Schokgrootte | mm | 800 (handmatig) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-as snelle toevoer snelheid | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Vervoer op de X-as | mm | 520 | 520 | 520 | 520 |
Turrettype | mm | V4 | V4 | V4 | V4 |
Afdeling van de gereedschapsstaaf | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Indexering van herhaling | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. snijkracht | N | 29400 | 29400 | 29400 | 29400 |
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 |
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 |
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 |
Werknauwkeurigheid | Ik heb het gedaan. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
De lengte van de machine | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Breedte van de machine | mm | 2050 | 2080 | 2220 | 2220 |
Hoogte van de machine | mm | 2050 | 2080 | 2120 | 2120 |
Gewicht van de machine | ton | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-systeem | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Specificatie | Eenheid | QK-280 | QK-330 | QK-390 | QK-440 |
Ruimte voor het draaien van buizen | mm | 130 tot en met 270 | 190-320 | 190 tot en met 380 | 270 tot en met 430 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Swing over cross slide | mm | 610 | 610 | 610 | 610 |
Max. lengte van het werkstuk | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. draailengte | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
De lengte van de geleidingsbaan | mm | 755 | 755 | 755 | 755 |
Spindel neus | - | Draadtype | draadtype | draadtype | draadtype |
Spindelboor | mm | 280 | 330 | 390 | 440 |
Spindel snelheid | rpm | 10-320 (handmatige 4 stappen) | 10-280 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) |
Schokgrootte | mm | 800 (handmatig) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-as snelle toevoer snelheid | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Vervoer op de X-as | mm | 520 | 520 | 520 | 520 |
Turrettype | mm | V4 | V4 | V4 | V4 |
Afdeling van de gereedschapsstaaf | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Indexering van herhaling | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. snijkracht | N | 29400 | 29400 | 29400 | 29400 |
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 |
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 |
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 |
Werknauwkeurigheid | Ik heb het gedaan. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
De lengte van de machine | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Breedte van de machine | mm | 2050 | 2080 | 2220 | 2220 |
Hoogte van de machine | mm | 2050 | 2080 | 2120 | 2120 |
Gewicht van de machine | ton | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-systeem | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Specificatie | Eenheid | QK-280 | QK-330 | QK-390 | QK-440 |
Ruimte voor het draaien van buizen | mm | 130 tot en met 270 | 190-320 | 190 tot en met 380 | 270 tot en met 430 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Swing over cross slide | mm | 610 | 610 | 610 | 610 |
Max. lengte van het werkstuk | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. draailengte | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
De lengte van de geleidingsbaan | mm | 755 | 755 | 755 | 755 |
Spindel neus | - | Draadtype | draadtype | draadtype | draadtype |
Spindelboor | mm | 280 | 330 | 390 | 440 |
Spindel snelheid | rpm | 10-320 (handmatige 4 stappen) | 10-280 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) | 8-205 (handmatige 3 stappen) |
Schokgrootte | mm | 800 (handmatig) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-as snelle toevoer snelheid | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Vervoer op de X-as | mm | 520 | 520 | 520 | 520 |
Turrettype | mm | V4 | V4 | V4 | V4 |
Afdeling van de gereedschapsstaaf | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Indexering van herhaling | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. snijkracht | N | 29400 | 29400 | 29400 | 29400 |
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 |
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 |
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 22 |
Werknauwkeurigheid | Ik heb het gedaan. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
De lengte van de machine | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Breedte van de machine | mm | 2050 | 2080 | 2220 | 2220 |
Hoogte van de machine | mm | 2050 | 2080 | 2120 | 2120 |
Gewicht van de machine | ton | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-systeem | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Detail van de machine

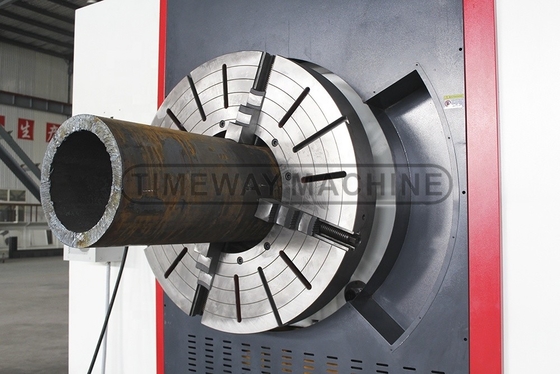

Dubbele schroeven (voor- en achterzijde):
De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
Elektrische torent met vier stations:
- Gebruik een elektrische torentje met hoge positioneringsnauwkeurigheid.
Staartbestand:
- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Automatische productielijn voor draad van stalen buizen (optioneel):
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaiwerk):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor CNC-oliewielwiel):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
Inleiding van het bedrijf
Veelgestelde vragen
V: Heeft u QC of veiligheidsnormen voor uw machines?A: Ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.Wat is het MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: 1) T/T met 30% vooruitbetaling, en 70% balansbetaling vóór verzending; 2) Onherroepelijke LC bij zicht; 3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
