Verticaal machinecentrum CNC Verticaal draaibank draaicentrum Type Breedte van het bed mm 200 mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | VLK800E / VLK1250E |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 500 |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 200 mm |
| Spindelmotorvermogen ((kW): | 22 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 550 mm |
| Vervoer (Z-as) ((mm): | 650 mm | Spanning: | 220V/380V |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 6000 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. lengte van het werkstuk: | 500 mm | Type machine: | Machines voor het maken van draaibankmachines |
| Naam: | CNC-verticale draaibank | Naam van het product: | Verticale rotor cnc |
| Hoofdmotorvermogen: | 22 | Sleutelwoord: | Torno cnc verticale draaibank machine |
| Max. koppel van de werktafel: | 10 | Versnellingsbereik van de werktafel: | 2-320 |
| Aantal gereedschapsplaatsen: | 4 | CNC-systeem: | Siemens 808d |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 100 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, detailhandel, bouw, energie en mijnbouw | Locatie van de showroom: | Egypte, Turkije, Roemenië |
| Kerncomponenten: | PLC's | Max. Spindel snelheid (rpm): | 2000 t/m |
| Max. Gekeerde lengte (mm): | 800 | Tipe in de handel brengen: | andere |
| Haven: | Chinese haven | ||
Productomschrijving

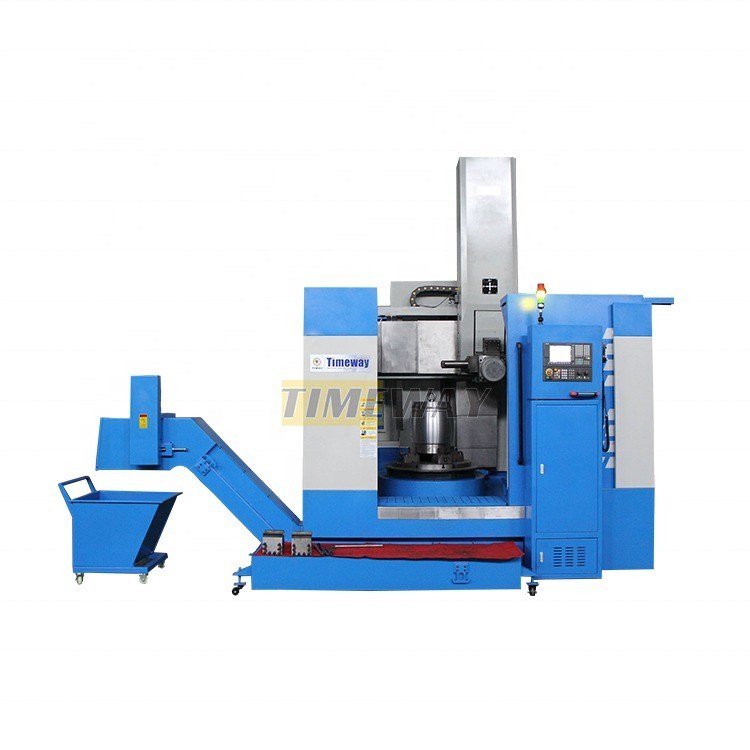

Verticale CNC-draaien
Samenvatting
1De serie CNC-verticale draaibank met één kolom is ontworpen door gebruik te maken van moderne geavanceerde ontwerp- en fabricagetechnieken en CAD-optimalisatiedesignmethode.Het gebruik van het nieuwste ontwerpconcept en het uitrusten met binnenlandse en buitenlandse geavanceerde functies.
2.De machine is geschikt voor snelle snijgereedschappen voor staal en carbide, voor de verwerking van werkstukken van alle ijzer- en niet-ijzermetalen en van sommige niet-metaalmaterialen.
Beschrijving van de producten
Vervaardiging | Eenheid | VLK800E | VLK1250E | |
Max. schommeldiameter | mm | 950 | 1250 | |
Max. diameter van de toren | mm | 800 | 1250 | |
Maximale hoogte van het werkstuk | mm | 800 | 1000 | |
Max. gewicht van het werkstuk | kg | 2000 | 5000 | |
Hoofdmotorvermogen | kw | 22 | 30 | |
Diameter van de werktafel | mm | 800 | 1010 | |
Vervoer op de X-as | mm | -20-550 | -20 tot 800 | |
Z-asvervoer | mm | 650 | 650 | |
CNC-systeem | SIEMENS 808D | SIEMENS 808D | ||
Gewicht van de machine | kg | 8500 | 11000 | |
Afmetingen van de machine (LxWxH) | cm | 430x238x429 | 478x257x440 | |
met een vermogen van niet meer dan 10 kW | Kettingtype | Kettingtype | ||
Gebeurtenis:
Verwezenlijking van een sterke snijden op de structuur prestaties, de werktafel overgewicht belasting, machine hoge dynamische en statische stijfheid, alle beweging veiligheid en stabiliteit,lange levensduur en hoge verwerkingsefficiëntie.
GSK, Elektrisch gereedschapstorent, elektrisch handwiel smeersysteem, koelsysteem, werklamp, Pilotlamp, Bescherming, warmtewisselaar, met een vermogen van niet meer dan 50 W gereedschappen en gereedschapskist, Handleidingen. | FANUC CNC-systeem, SIEMENS CNC-systeem, airconditioning, Kettingchipconveyor. |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>De werktafel maakt gebruik van een geïntegreerde spindelstructuur met een hoge stijfheid, hoge precisie en een korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Ik heb het niet gedaan. Ik heb het niet gedaan.

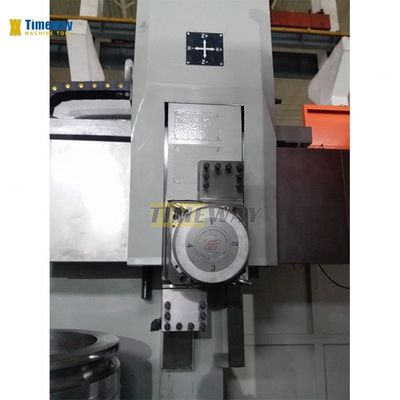

>> Vier stations elektrische gereedschapspost: hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.grotere klemkracht.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Klanten kunnen kiezen uit FANUC, SIEMENS of KND, andere CNC-systemen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Volgens de bijzondere vereisten, de hele machine dekking, chip vervoerder。
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Positieve opmerkingen van klanten
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

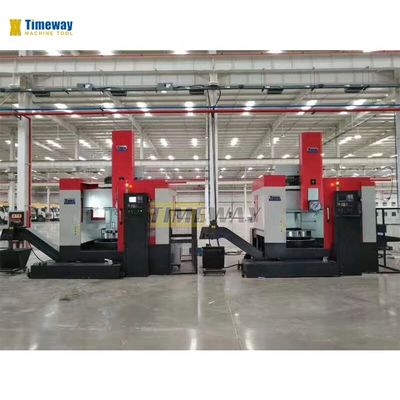

Fabrieksdisplay:
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
