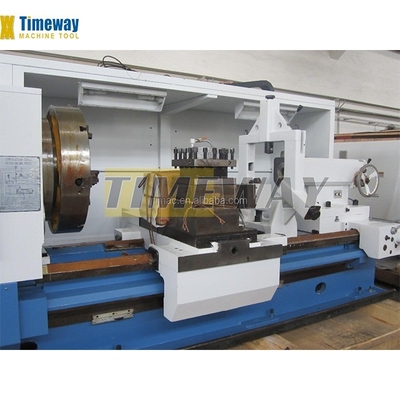

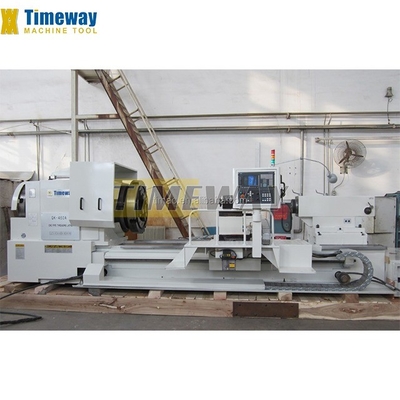

Machine voor het draaien van zware CNC-horizontale pijpdraad Max. diameter van de pijp 340 mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | QK-350A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $8,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 5000 mm |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Breedte van het bed (mm): | 755 mm | Spindelmotorvermogen ((kW): | 18.5 |
| Aantal spindels: | Tweeling | Aantal assen: | 3 |
| Vervoer (X-as) ((mm): | 1100 mm | Vervoer (Z-as) ((mm): | 730mm |
| Positioneringsnauwkeurigheid (mm): | 0,02 mm | Herhaalbaarheid (X/Y/Z) (mm): | 0.01 |
| Afmeting ((L*W*H): | 6300 x 2520 x 2120 mm | Spanning: | op verzoek |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | Geen |
| Gewicht (kg): | 11000 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | Machines voor het draaien van CNC-buizen | Kleur: | Gepersonaliseerde optie |
| Max. diameter van de buis: | 340 mm | De as droeg: | 355mm |
| Bedbreedte: | 755mm | Max. Gewicht van het werkstuk: | 5000 kg |
| Spindel snelheid: | 5-320 tpm ((4 bewegingen, stapsloos) | Max. Schommelingsdiameter: | 1100 mm |
| Gewicht: | 11000Kg | Vermogen ((w): | 18.5 kW |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Turkije, Brazilië, Indonesië, Rusland, Roemenië, Zuid-Afrika | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | andere, met een breedte van niet meer dan 50 mm | Max. Spindel snelheid (rpm): | 320 t/m |
| Spindelboring ((mm): | 355 m'm | Max. Gekeerde lengte (mm): | 4800 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Toepassing:
Wij, Timeway Machine verkochten 6", 8", 10", 14", 18" holle spindel CNC olie land draaibanden ontworpen om alle maten van de draden die worden gebruikt in de olie en gas industrie uit te voeren; middelhoogte 385mm, 500mm, 550mm,650 mm- afstand tussen de centers van 750 mm tot 5000 mm; 3-kaak zelfcentrerende chuck of 4-kaak onafhankelijke chuck aan beide zijden van de versnellingsbak.
Kenmerken:
1De draaibank is hoofdzakelijk ontwikkeld voor het draaien van pijpleidingen op olievelden.
2. Het is geschikt voor het draaien van variërende soorten buisdraad, en kan ook worden gebruikt als universele CNC draaibank.
3De machine is een eenvoudige CNC draaibank die gebruik maakt van een half gesloten lus besturingssysteem, dat tot de populaire CNC-buisdraad draaibank behoort.
4. Het kan veel complexe onderdelen als as, mouw en schotel, interne en externe cilindrische oppervlakken, concal oppervlakken, holen, eindvlak, grove, chamfer, schroef draad, enz. snijden.
5Het is vooral geschikt voor herhaalde en middelgrote productie.
Wij, Timeway Machine verkochten 6", 8", 10", 14", 18" holle spindel CNC olie land draaibanden ontworpen om alle maten van de draden die worden gebruikt in de olie en gas industrie uit te voeren; middelhoogte 385mm, 500mm, 550mm,650 mm- afstand tussen de centers van 750 mm tot 5000 mm; 3-kaak zelfcentrerende chuck of 4-kaak onafhankelijke chuck aan beide zijden van de versnellingsbak.
Kenmerken:
1De draaibank is hoofdzakelijk ontwikkeld voor het draaien van pijpleidingen op olievelden.
2. Het is geschikt voor het draaien van variërende soorten buisdraad, en kan ook worden gebruikt als universele CNC draaibank.
3De machine is een eenvoudige CNC draaibank die gebruik maakt van een half gesloten lus besturingssysteem, dat tot de populaire CNC-buisdraad draaibank behoort.
4. Het kan veel complexe onderdelen als as, mouw en schotel, interne en externe cilindrische oppervlakken, concal oppervlakken, holen, eindvlak, grove, chamfer, schroef draad, enz. snijden.
5Het is vooral geschikt voor herhaalde en middelgrote productie.
Specificatie | Eenheid | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |||||
Capaciteit | Centrumhoogte | 385 | 500 | 550 | 650 | ||||||
Sling over het bed. | mm | 770 | 1000 | 1100 | 1250 | ||||||
Sling over het wagen | mm | 480 | 630 | 730 | 900 | ||||||
Buitenste diameter van buizen | mm | 120 | 190 | 70 tot en met 260 | 114-340 | 300 tot en met 460 | |||||
(handmatige chuck) | |||||||||||
Maximale lengte van het werkstuk | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||||||
Maximale draailengte | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||||||
De lengte van de geleidingsbaan | mm | 550 | 755 | 1100 | |||||||

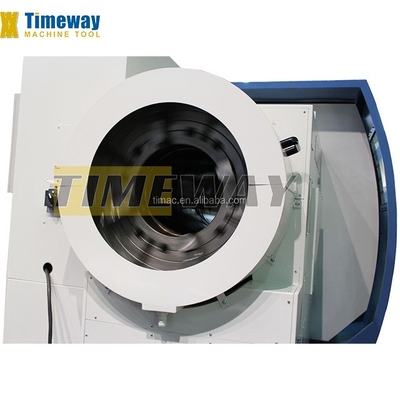

Spindel | Spindelboor | mm | 130 | 200 | 275 | 355 | 465 | ||||
Spindel neus | C11 | A2-15 | A2-28 | ||||||||
Hoofdmateriaal | Stap van Spindel snelheid ((Driefasige asynchrone motor) | Handmatig 3 stappen, automatisch 6 stappen 16 snelheden | Handmatig 2 stappen, automatisch 4 stappen 8 snelheden | --- | --- | --- | |||||
Stap van spindel snelheid ((variabele frequentiemotor) | --- | --- | Automatische 4 versnellingsstappen, stapsloze snelheidsverandering in de stap. | ||||||||
Spindelversnellingsbereik ((Driefasige asynchrone motor) | 25-800 | 90 tot en met 450 | --- | --- | --- | ||||||
Versnellingsbereik van de spindel ((Variabele frequentiemotor) | --- | --- | 6 tot 400 | 5-320 | 5-200 | ||||||
Hoofdmotorvermogen ((Driefasige asynchrone motor) | kw | 11 | --- | --- | --- | ||||||
Hoofdmotorvermogen | 18.5 | 28/38 | |||||||||
(Variabele frequentiemotor) | |||||||||||
Schoktype ((handmatige schok) | Manuele 3 kaak 380 | Handleiding 3 kaak 500 | Handleiding 4 kaak 630 | Handleiding 4 kaak 800 | Handleiding 4 kaak 630 | ||||||
Voeder | Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | ||||||||
Snelle snelheden van de X/Z-as | mm/min | 3000/6000 | |||||||||
Max.reis van de x-as | mm | 390 | 630 | 800 | |||||||
Vervoer | Werkplek van de gereedschapspunt | Verticale 4-positie240 | Verticale 4-positie300 | ||||||||
Indexatietijd | s | 2.5 | 4 | ||||||||
Indexering van herhaling | mm | 0.008 | 0.01 | ||||||||
Afdeling van de gereedschapsstaaf | mm | 32 | 40 | ||||||||
Tailstock | Diameter van de staartvoet | mm | 100 | 160 | |||||||
Voertuig van de staartvoet | mm | 250 | 300 | ||||||||
Taper gat van staartvoet | Morse 5 | Morse 6 | |||||||||
CNC-systeem | Alternatieven | FANUC 0i TD; SIEMENS 840 DSL; FAGOR 8055TC | |||||||||
Standaardconfiguratie: | Optioneel: |
· FANUC CNC-systeem • Verticale elektrische werktuigpost met 4 stations · Elektrische staart • Handmatige 4-koppel chuck · Centraal smeersysteem · Werklicht · Koelmiddel systeem · Halfsluitend deksel · Elektrische cabine met airconditioning · Gereedschapskist en gereedschap · Programmeringshandleiding · Handleiding van de bediener | • SIEMENS/FAGOR CNC-systeem · Hydraulische chuck · Hydraulische of handmatige staart · Werktuigposten van zes en acht stations • Hydraulische of pneumatische drie-kaak-schok · Live centrum · Speciale accessoires |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
