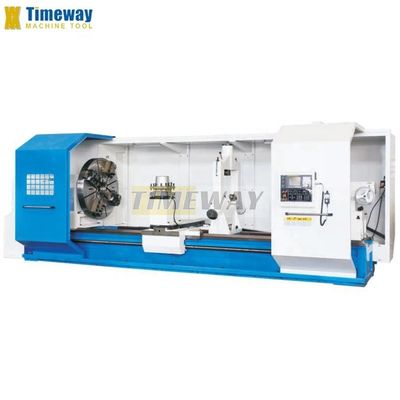

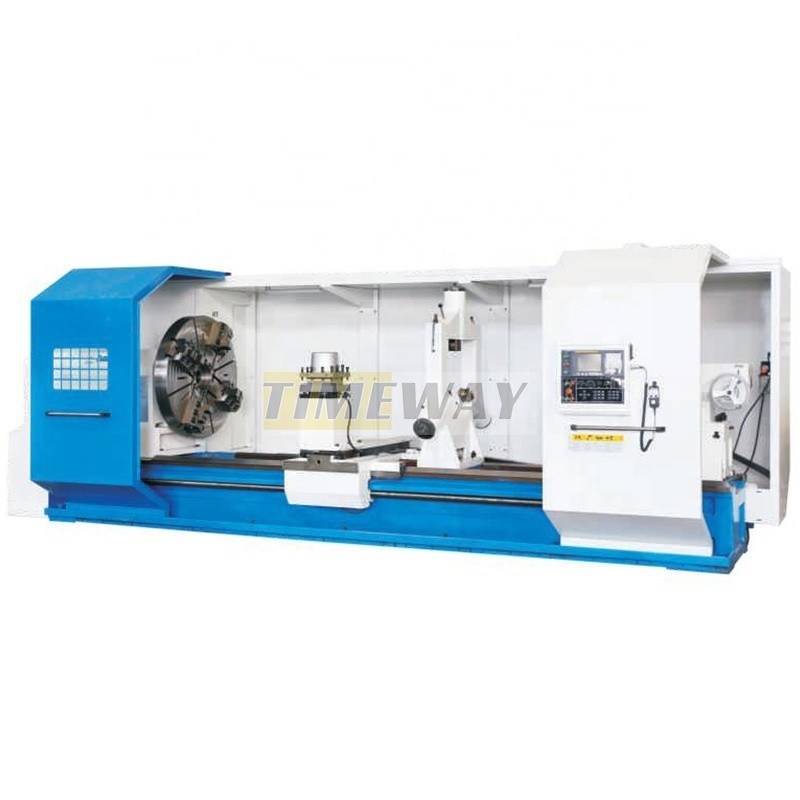

Topkeuze voor CNC-horizontale draaibank 1250 mm Max. Werkstuklengte Flatbed Lathe
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-1250C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $70,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 1250 mm |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Breedte van het bed (mm): | 50 mm | Spindelmotorvermogen ((kW): | 30 kW |
| Aantal spindels: | Alleenstaande | Aantal assen: | 3 |
| Vervoer (X-as) ((mm): | 3000 mm | Vervoer (Z-as) ((mm): | 6000 mm |
| Positioneringsnauwkeurigheid (mm): | ± 0,001 mm | Herhaalbaarheid (X/Y/Z) (mm): | ± 0,001 mm |
| Afmeting ((L*W*H): | 6520x2665x2680 mm | Spanning: | 220/380V |
| CNC-besturingssysteem: | FANUC/SIEMENS/GSK | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 13500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | CNC-horizontale draaibank voor zwaar werk | CNC of niet: | CNC-machines |
| Sleutelwoord: | CNC-horizontale draaibank | Model: | AK-1250C |
| Max. schommeling over bed: | 1250 mm | Afstand tussen Centra: | 3000 mm |
| Laadcapaciteit: | 10000 kg | De as droeg: | 130 mm |
| Grootte van de werktuigstaaf: | 350*350 mm | Hoofdmotorvermogen: | 30 kW |
| Voorwaarde: | Nieuw | Locatie van de showroom: | Canada, Saoedi-Arabië, Indonesië, Pakistan, Rusland, Thailand, Marokko, Zuid-Korea, Colombia, Roemen |
| Tipe in de handel brengen: | Nieuw product 2020 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Kerncomponenten: | Lager, anders | Max. Gekeerde lengte (mm): | 2800 |
| Max. Spindel snelheid (rpm): | 1 rpm | Spindelboring ((mm): | 130 mm |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
*Deze serie draaibank is de een-stuk type doosvormige structuur, neemt hoog standaard gietijzer (HT300) één gietgieten, na de tweede veroudering behandeling,het heeft het kenmerk van een stabiele prestatie; leidingswegbreedte (970 mm), goede stijfheid, antivibratievermogen; spindelboor is 130 mm, sterke stijfheid van het hoofd, aangepast aan zwaar snijden.
*Automatische versnellingswisseling, geregeld door de M-code, stapsloze snelheidswijziging binnen de versnellingsfase wordt geregeld door de S-code, waardoor stapsloze snelheid en constant lineair snijden worden bereikt (facultatief:door hand aangepast spindelversnellingsfrequentie, kan 21 versnellingen zijn).
*De X-richting en de Z-richting maken gebruik van de precisieschroef van de precisieschroef, die een hoge bewerkingsnauwkeurigheid, positioneringsnauwkeurigheid en repositioneringsnauwkeurigheid garandeert.
*Lange (Z) voeding: voor 1000 mm-5000 mm, aandrijft de AC-servomotor die aan de linkerkant van de voedingsdoos is geïnstalleerd, de kogelschroef via een planetaire reducer met hoge precisie, voor een lengte van meer dan 6000 mm,het is de rek- en pinnenstructuur.
*Uitgerust met 4-station verticale elektrische torent, maar ook volgens de behoeften van hun klanten kunnen 6-station horizontale elektrische torent en 8-position horizontale elektrische torent worden gekozen.
*De staartstructuur is sterk, waardoor zwaar snijden kan worden uitgevoerd, het kan ook een elektrische staart worden gekozen om automatische snelle beweging te bereiken en de efficiëntie te verbeteren.
*De spindelmotor gebruikt een α-servomotor of een 30 kW hoogvermogende wisselstroommotor met variabele frequentie met frequentieomzetter, de uitgang is groot en het variabele snelheidsbereik is breed.Uitgerust met F1250mm standaard handmatige vier-kaak chuck.
*uitgerust met noodstopknop, wanneer de draaibank plotseling een plotselinge stroomstoring of andere storingen ondervindt, als gevolg van de speciale opzet van het besturingscircuit,het kan zelfbescherming zijn om ervoor te zorgen dat de draaibank machine en personeel veiligheid.
*Voor de levering moeten alle draaibankmachines worden getest met de Britse laserdetector RENISHAW voor de detectie en compensatie van de dynamische nauwkeurigheid.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.
*Het CNC-systeem maakt gebruik van het meest bekende internationale FANUC- of SIEMENS-besturingssysteem (ook beschikbaar voor het aanpassen van andere systemen aan de behoeften van de gebruiker).Programma's en parameters kunnen worden overgedragen via USB-interface. X-as en Z-as worden tegelijkertijd bestuurd, het heeft een rechte lijn, boog en draad interpolatie en een verscheidenheid van andere vaste cyclus en andere functies, de minimale resolutie is 0,001mm.
*Automatische versnellingswisseling, geregeld door de M-code, stapsloze snelheidswijziging binnen de versnellingsfase wordt geregeld door de S-code, waardoor stapsloze snelheid en constant lineair snijden worden bereikt (facultatief:door hand aangepast spindelversnellingsfrequentie, kan 21 versnellingen zijn).
*De X-richting en de Z-richting maken gebruik van de precisieschroef van de precisieschroef, die een hoge bewerkingsnauwkeurigheid, positioneringsnauwkeurigheid en repositioneringsnauwkeurigheid garandeert.
*Lange (Z) voeding: voor 1000 mm-5000 mm, aandrijft de AC-servomotor die aan de linkerkant van de voedingsdoos is geïnstalleerd, de kogelschroef via een planetaire reducer met hoge precisie, voor een lengte van meer dan 6000 mm,het is de rek- en pinnenstructuur.
*Uitgerust met 4-station verticale elektrische torent, maar ook volgens de behoeften van hun klanten kunnen 6-station horizontale elektrische torent en 8-position horizontale elektrische torent worden gekozen.
*De staartstructuur is sterk, waardoor zwaar snijden kan worden uitgevoerd, het kan ook een elektrische staart worden gekozen om automatische snelle beweging te bereiken en de efficiëntie te verbeteren.
*De spindelmotor gebruikt een α-servomotor of een 30 kW hoogvermogende wisselstroommotor met variabele frequentie met frequentieomzetter, de uitgang is groot en het variabele snelheidsbereik is breed.Uitgerust met F1250mm standaard handmatige vier-kaak chuck.
*uitgerust met noodstopknop, wanneer de draaibank plotseling een plotselinge stroomstoring of andere storingen ondervindt, als gevolg van de speciale opzet van het besturingscircuit,het kan zelfbescherming zijn om ervoor te zorgen dat de draaibank machine en personeel veiligheid.
*Voor de levering moeten alle draaibankmachines worden getest met de Britse laserdetector RENISHAW voor de detectie en compensatie van de dynamische nauwkeurigheid.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.
*Het CNC-systeem maakt gebruik van het meest bekende internationale FANUC- of SIEMENS-besturingssysteem (ook beschikbaar voor het aanpassen van andere systemen aan de behoeften van de gebruiker).Programma's en parameters kunnen worden overgedragen via USB-interface. X-as en Z-as worden tegelijkertijd bestuurd, het heeft een rechte lijn, boog en draad interpolatie en een verscheidenheid van andere vaste cyclus en andere functies, de minimale resolutie is 0,001mm.
Specificatie | Eenheid | AK-1250C | AK-1400C | AK-1600C | ||
Max. Sling over het bed. | mm | 1250 | 1400 | 1600 | ||
Max... schuif over de schuif. | mm | 880 | 1010 | 1210 | ||
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||
Bedbreedte | mm | 970 | 970 | 970 | ||
Laadcapaciteit | kg | 10000 (optie: 12000) | 10000 (optie: 12000) | 10000 (optie: 12000) | ||
Spindel neus | - | A2-15 | A2-15 | A2-15 | ||
Spindelboor | mm | 130 | 130 | 130 | ||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | ||
Schokgrootte (4-kaak) | - | 1250 | 1250 | 1250 | ||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 | 5-320 | ||
Max. snijkracht | N | 29400 | 29400 | 29400 | ||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
X/Z-as snelle toevoer snelheid | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Kruisvervoer (X) | mm | 700 | 700 | 700 | ||
Typ van gereedschapspal | - | V4 | V4 | V4 | ||
Grootte van de werktuigstaaf | mm | 350x350 | 350x350 | 350x350 | ||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | ||
Diameter van de staartvoet | mm | 220 | 220 | 220 | ||
Volledige verplaatsing | mm | 300 | 300 | 300 | ||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | ||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | ||
Gewicht van de machine | kg | 13500/16500/18000/20000/22500/25000/28000/- | ||||
De lengte van de machine | mm | 6520/7520/8520/9520/11520/13520/15520/- | ||||
Breedte van de machine | mm | 2665 | 2665 | 2665 | ||
Hoogte van de machine | mm | 2680 | 2680 | 2680 | ||
·FANUC/GSK/SIEMENS CNC-systeem ·Vier-kaak-schok, ·een elektrische gereedschapspunt van 4 stations, ·werklamp, ·koelsysteem, ·Handmatige puls(MPG), ·Dode centra, ·Oliepistool. ·Pilotlamp, ·met een vermogen van meer dan 50 W ·elektrische verplaatsbare staart, ·gereedschappen en gereedschapskist, ·Gelijkstellende wig& bouten, ·Gebruiksaanwijzing (Engels). | ·met een vermogen van meer dan 50 W, ·Rustig rusten. ·Volgt de rust, ·Halfsloten beveiliging. ·Live centra, ·airconditioning, ·Chip vervoerder. |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
