Productdetails:

Plaats van herkomst: China
Merknaam: TIMAC Timeway
Modelnummer: QK-255F/Q-280F

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $82,658.00/sets 1-2 sets
Verpakking Details: Houten behuizing (kan gefumineerd worden)
Levering vermogen: 150 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Type: horizontaal Max. lengte van het werkstuk (mm): 3000
Structuur: Vlakke Beddraaibank Bewerkingscapaciteit: Zwaar werk
Max. Gewicht van Werkstuk (kg): 4000 Breedte van het bed (mm): 300 mm
Spindelmotorvermogen ((kW): 15 Aantal spindels: Alleenstaande
Aantal assen: 2 Vervoer (X-as) ((mm): 420mm
Vervoer (Z-as) ((mm): 2850 mm Afmeting ((L*W*H): 5600x1930x1900
Spanning: 220V/380V CNC-besturingssysteem: FANUC
Gereedschapspoststations: 4 Gewicht (kg): 7500
Garantie: 1 jaar Belangrijkste verkooppunten: Automatisch
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Type machine: draaibank
Werkstuklengte: 3000 Naam: CNC Pijp die Draaibank inpassen
Naam van het product: Olie-land draaibank Bedbreedte: 600
Laadcapaciteit: 4000 De as droeg: 255
Spindelversnellingsstappen (handmatig): 4 stappen (omvormer) Spindel snelheid: 20 tot en met 420
Chuck Grootte: 630 Voorwaarde: Nieuw
Toepasselijke sectoren: Werkplaatsen voor het repareren van machines, fabrieken Locatie van de showroom: Canada, Saoedi-Arabië, Zuid-Korea, Colombia
Tipe in de handel brengen: andere Kerncomponenten: Lager, motor, pomp
Max. Spindel snelheid (rpm): 420 t/m Spindelboring ((mm): 255
Max. Gekeerde lengte (mm): 3000 Haven: Chinese haven

Productomschrijving

CNC-draaiwerk voor olieverwerking
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 0
Beschrijving van de producten
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 1
Toepassingen van de CNC-oliewiel:
De CNC-draaien om olie te produceren voldoen aan de bijzondere eisen van gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, en in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
De draaibank is uitgerust met een conisch draaiend bevestigingsapparaat dat een lange conische draaibank kan uitwerken.
De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 2
√ FANUC/SIEMENS/GSK CNC-systeem
√ grote buigkraan (voor- en achterkant)
√ dode centra
√ elektrische gereedschapspost met 4 stations
√ koelsysteem
√ Werklamp
√ Pilotlamp
√ halfgesloten beveiliging
√ Handmatige pulsgenerator (MPG)
√ Automatisch smeersysteem
√ oliepistool
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ Pneumatische chuck
_ Ander gereedschap
_ Steady rest
Volg de rest
Airconditioner
_ Chip-conveyor
_ Achterste steun voor lange pijp
_ Live centra



Specificatie
Eenheid
QK-255F
QK-280F
Capaciteit
Sling over het bed.
mm
800
800
Swing over cross slide
mm
480
480
Afstand tussen centra
mm
1000/1500/3000
1000/1500/3000
Ruimte voor het draaien van buizen
mm
50 tot 250
50 tot 270
Bedbreedte
mm
600
600
Max. laadcapaciteit
kg
4000
4000
Spindel
Spindelboor
mm
255
280
Spindel snelheidsstappen
stappen
stapsloos (handmatig met 4 bewegingen) of (hydraulisch met 4 bewegingen)
stapsloos (handmatig met 4 bewegingen) of (hydraulisch met 4 bewegingen)
Spindel snelheid
rpm
20 tot en met 480
20 tot en met 480
Schokgrootte
mm
630
630
Chuck-type
-
Handmatig 4-kaak
Handmatig 3-kaak
Toren
Turrettype
-
V4
V4
Grootte van de werktuigstaaf
mm
32x32
32x32
Voeder
Vervoer op de X-as
mm
420
420
Z-asvervoer
mm
850/1350/2850
850/1350/2850
X-as snelle toevoer snelheid
mm/min
4000
4000
Z-as snelle voeding
mm/min
6000
6000
Tailstock
Diameter van de staartvoet
mm
100
100
Schoppenvoetpen
-
MT5
MT5
Volledige verplaatsing
mm
250
250
Kracht
Hoofdmotorvermogen
kw
15
15
Motorvermogen van koelmiddel
kw
0.125
0.125
Andere
Afmetingen van de machine
mm
3800/4300/5800x1900x1750
3800/4300/5800x1900x1750
Gewicht van de machine
kg
6000/6500/7500
6200/6700/7700
Detail van de machine

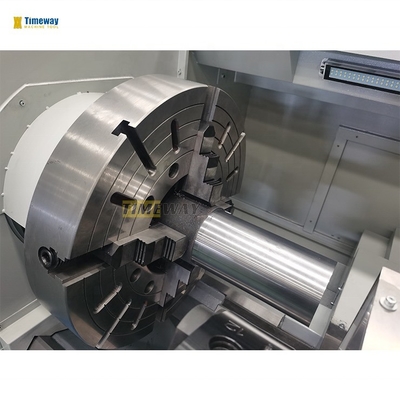

Dubbele schroeven (voor- en achterzijde):

De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 3
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 4
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 5

Elektrische torent met vier stations:

- Gebruik een elektrische torentje met hoge positioneringsnauwkeurigheid.

Staartbestand:

- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.

CNC-systeem

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 6
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 7
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 8

Automatische productielijn voor draad van stalen buizen (optioneel):
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 9
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 10
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 11
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 12
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 13

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 14
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 15
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 16

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 17
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 18
600mm Bed Breedte 255mm 280mm Spindle Bor CNC Pipe draad draaibank Tool voor olie land 19

Alomvattende testonderdelen(alleen voor CNC-draaiwerk):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
