=Adopt high quality cast iron (HT300) one molding casting, bed width (755mm), loading capacity 6000kg.antivibratievermogen.
= Spindle is two-point supported by precision heavy load bearing, rotating stability and smoothly. = Spindle is two-point supported by precision heavy load bearing, rotating stability and smoothly.
= Spindle driven by large torque frequency main motor, torque of spindle is big, heavy-powerful cutting. = Spindle is aangedreven door een grote torque frequentie hoofdmotor, torque of spindle is big, heavy-powerful cutting.
=Complete with front and rear hollow chuck as standard, according to users you need different types of manual, electric, pneumatic and hydraulic chuck can be chosen. =Complete with front and rear hollow chuck as standard, according to users you need different types of manual, electric, pneumatic and hydraulic chuck can be chosen. =Complete with front and rear hollow chuck as standard, according to users you need different types of manual, electric, pneumatic and hydraulic chuck. =Complete with front and rear hollow chuck as standard, according to users you need different types of manual, electric, pneumatic and hydraulic chuck can be chosen.
=Standard complete with 4-station turret, it is free lifting and index quickly and easily; the vertical 6-station and horizontal 6/8-station and other electric turret can be chosen. =Standard complete with 4-station turret, it is free lifting and index quickly and easily; the vertical 6-station and horizontal 6/8-station and other electric turret can be chosen. =Standard complete with 4-station turret, it is free lifting and index quickly and easily; the vertical 6-station and horizontal 6/8-station and other electric turret can be chosen.
= De X-richting en Z-richting gebruiken de precision en grade ball screw, wat zorgt voor een hoge verwerking accuracy, positioning accuracy en repositioning accuracy.
 |

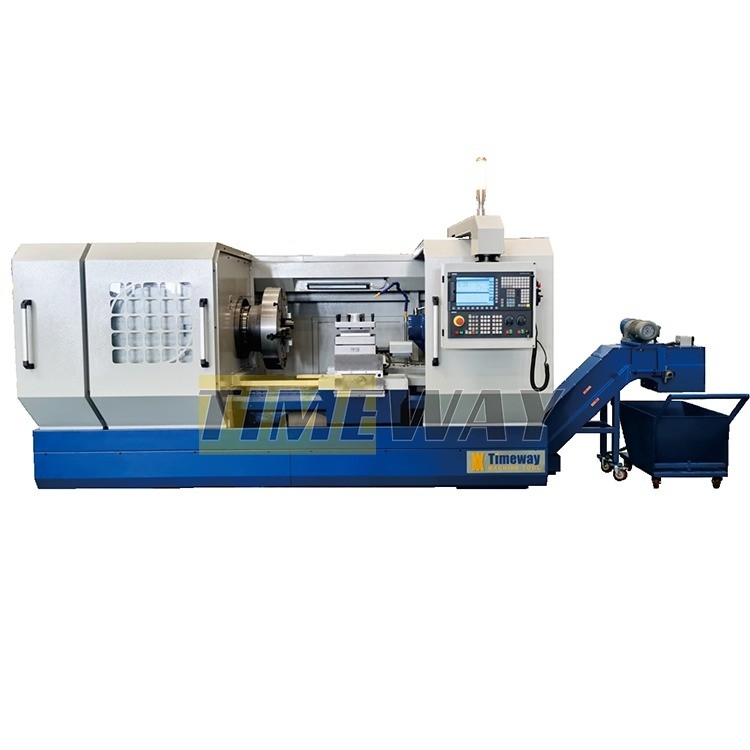

Pipe Threading Lathe CNC Oil Country Lathe met 1500/3000mm afstand tussen de centra
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
| Modelnummer: | QK-440 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $68,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 5000 | Breedte van het bed (mm): | 1000 mm |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 520 mm | Vervoer (Z-as) ((mm): | 2750 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.002 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 |
| Afmeting ((L*W*H): | 6500*2220*2120 | CNC-besturingssysteem: | FANUC/SIEMENS/GSK |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 14000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Versnellingsbereik van de spindel ((rpm): | 23 - 260 t/m |
| Reis (y-As) (mm): | 3000 mm | Spindelconner: | ISO40 |
| Snijmoment: | 12 Nm | Velociteit van de snelle voeding ((mm/min): | 0 - 3000 mm/min |
| Voersnelheid (mm/min): | 0 - 5000 mm/min | Min. Tijd voor gereedschapswisseling: | 0,7 |
| Naam van het product: | CNC-draaibank | Type machine: | horizontale cnc-draaien |
| Naverkoopservice: | 1 jaar | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Kleur: | Klantenvereiste | Model: | QK-440 |
| Max.Swing over Bed: | 1000 mm | De Waaiers van de assnelheid: | 23-260 tpm |
| De as droeg: | 440mm | Afstand tussen Centra: | 1500/3000mm |
Productomschrijving
Productbeschrijving
Big Bore CNC Oil Country Pipe Threading Lathe
Ruimte voor het draaien van buizenΦ270-430 mm
Kenmerken:
Specificatie
Specificaties | Eenheid | QK-440 |
Capaciteit | ||
Sling over het bed. | mm | 1000 |
Swing over cross slide | mm | 610 |
Afstand tussen centra | mm | 1500/3000 |
Ruimte voor het draaien van buizen | mm | 270 tot en met 430 |
Bedbreedte | mm | 755 |
Max. laadcapaciteit | kg | 6000 |
Spindel | ||
Spindelboor | mm | 440 |
Spindel snelheidsstappen | stappen | Stepless (3 shifts) |
Spindel snelheid | rpm | 8-205 |
Schokgrootte | mm | 1000 |
Chuck type (elektrisch) | - | 4-kaak |
Toren | ||
Turrettype (elektrisch) | - | V4 |
Grootte van de werktuigstaaf | mm | 40x40 |
Voeder | ||
Vervoer op de X-as | mm | 520 |
Z-asvervoer | mm | 1250 |
X-as snelle toevoer snelheid | mm/min | 4000 |
Z-as snelle toevoer snelheid | mm/min | 4000 |
Tailstock | ||
Diameter van de staartvoet | mm | 140 |
Schoppenvoetpen | - | MT6 |
Volledige verplaatsing | mm | 300 |
Andere | ||
Hoofdmotorvermogen | kw | 22 |
Motorvermogen van koelmiddel | kw | 0.125 |
Afmetingen van de machine | mm | 5000/6500 x 2200 x 2200 |
Gewicht van de machine | kg | 13000/14000 |
Gedetailleerde afbeeldingen

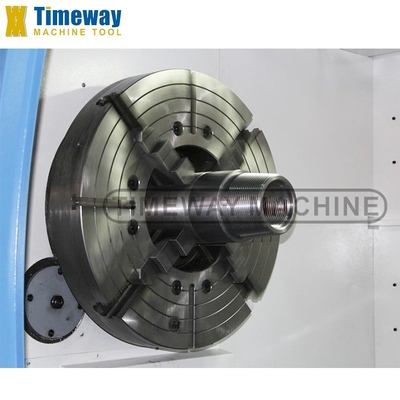

Double Chuck.

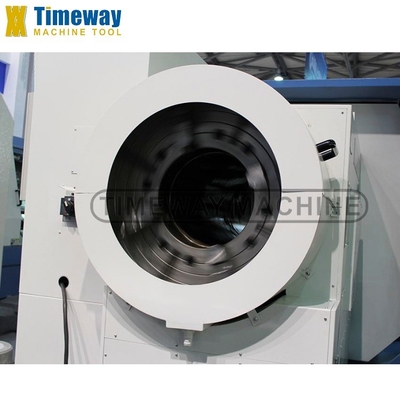

Grote spindle hole voor verschillende pijpen double manual chuck.

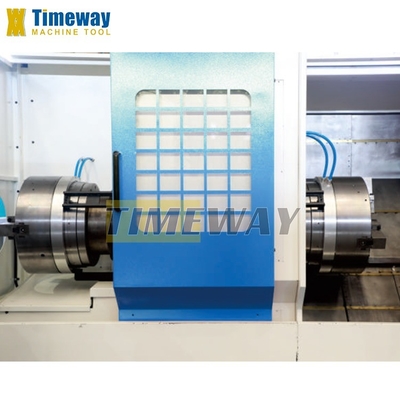

Double Chuck.
Grote spindle hole voor verschillende pijpen double manual chuck.
Het gebruik van de toolpost/turret
Standard met 4-staion elektrische gereedschapsplaats
6/8-station electric turret are optional 6/8-station electric turret are optional

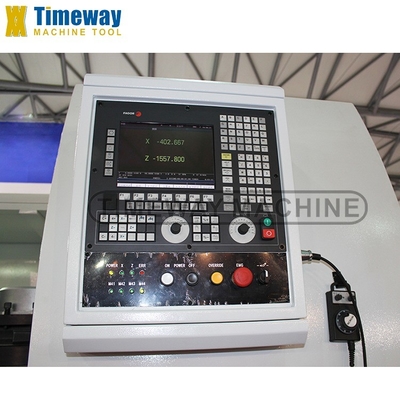

CNC CONTROL SYSTEM
Het is een van de meest bekende bedrijven in de wereld, met name GSK, Siemens, Fanuc, Syntec, Mitsubishi en anderen.
Accessoires
Standaard accessoires:
FANUC/GSK/SIEMENS CNC systeem
Grote boorschok (voor- en achter)
Elektrische gereedschapspaneel met 4 stations
Werklamp
Pilotlamp
Koelsysteem
Semi-gesloten beveiliging
Handmatige pulsgenerator (MPG)
Dode centra
Oliepistool
Automatische smeerpomp
Handmatig bewegende staart
Gereedschappen en gereedschapskist
Gelijkstellende wig en bouten
Operatiehandleiding (Engels)
Elektrische gereedschapspaneel met 4 stations
Werklamp
Pilotlamp
Koelsysteem
Semi-gesloten beveiliging
Handmatige pulsgenerator (MPG)
Dode centra
Oliepistool
Automatische smeerpomp
Handmatig bewegende staart
Gereedschappen en gereedschapskist
Gelijkstellende wig en bouten
Operatiehandleiding (Engels)
Optioneel accessoire:
Pneumatische chuck
andere gereedschapsposten
met een vermogen van niet meer dan 10 kW
Airconditioning
Achterste steun voor lange buizen
met een vermogen van niet meer dan 10 kW
Airconditioning
Achterste steun voor lange buizen
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal erg tevreden met ons bedrijf en onze producten.
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
