Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
 |

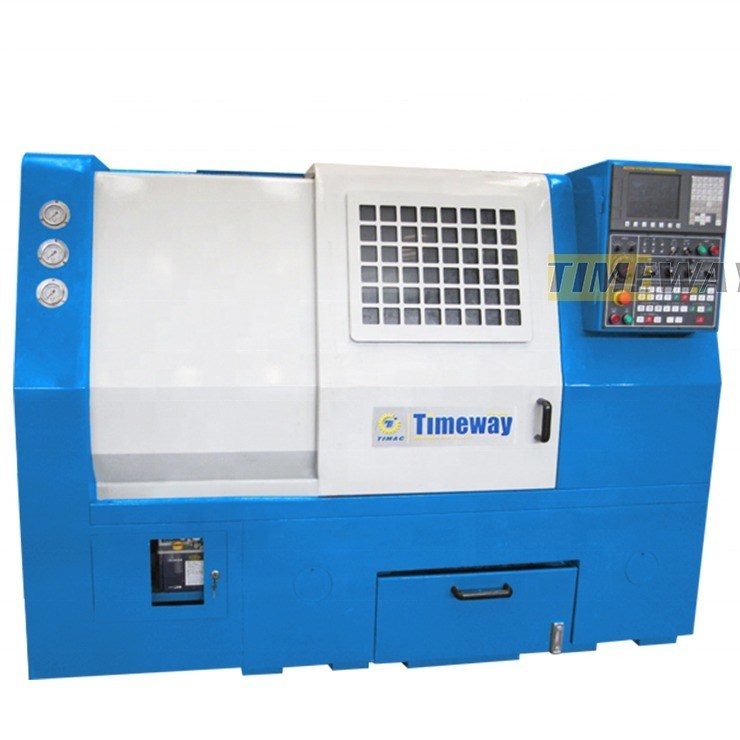

Hoge precisie horizontaal kantelbed CNC draaibank met perfect ontwerp van een professional
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AK-10/AK-15/AK-25/AK-35/AK-45 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $18,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Type: | Horizontale, horizontale kantelbed CNC draaibank | Max. lengte van het werkstuk (mm): | 950 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Middelbelasting |
| Max. Gewicht van Werkstuk (kg): | 300 | Breedte van het bed (mm): | 200 mm |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 210 mm | Vervoer (Z-as) ((mm): | 1050mm |
| Positioneringsnauwkeurigheid (mm): | ±0.001 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 |
| Afmeting ((L*W*H): | 3440x1500x1500 | Spanning: | 220V/380V |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 4500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Versnellingsbereik van de spindel ((rpm): | 15 - 1260 t/m | Reis (y-As) (mm): | 2000 mm |
| Spindelconner: | BT25, BT26, BT27, BT27, BT27, BT27, BT27, BT27, BT28, BT28, BT28, BT28, BT24, BT24, BT24, BT24, BT25 | Snijmoment: | 1250 N.m |
| Velociteit van de snelle voeding ((mm/min): | 12 - 1260 mm/min | Voersnelheid (mm/min): | 12 - 1260 mm/min |
| Min. Tijd voor gereedschapswisseling: | 6 | Max.Swing over Bed: | 400 |
| Max. draaidiameter: | 300 | Max. Lengte van Werkstuk: | 600/850/100 |
| Kruisvervoer (X): | 210 | Langeafstandsvervoer (Z): | 530/710/1050 |
| X-as snelle toevoer snelheid: | 12 | Z-as snelle toevoer snelheid: | 15 |
| X/Z-as voedingsspecificatie: | 1260 | De waaier van de assnelheid: | 45 tot en met 4500 |
Productomschrijving
Samenvatting
1.De full-function CNC draaibank is voorzien van een halfgesloten lus besturingssysteem dat de productiviteit verhoogt door middel van snelle snijwerk.delen van schijven, met name voor multi-soorten, een kleine partij van het draaien verwerking.2Eenvoudig vastklampen, aanpassingsvermogen van het proces, hoge verwerkingsefficiëntie, lage afvalpercentage, goede consistentie van het eindproduct en vermindering van de technische vaardigheidseisen van de werknemers,makkelijk te programmerenDe eenvoudige werking maakt het de ideale machine voor kleine en middelgrote machines.3Het bed heeft een doosvormige structuur, eenvormige giettechnologie en een 45°-slag.
Beschrijving van de producten

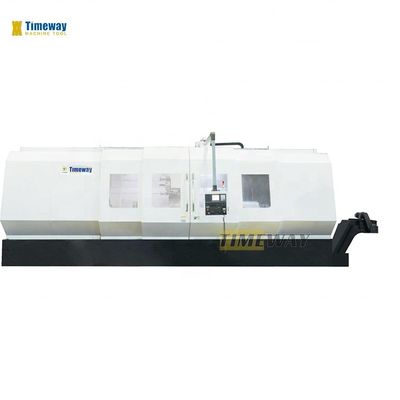

Slant Bed CNC draaibank
1.De unieke constructie is ontwikkeld met behulp van FEA-technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden.2.De hoofdmotor is voorzien van een FANUC-servomotor met een grote oppervlakte en een hoge wisselstroomprestatie, een snelheid zonder stappen, een spindelbox zonder versnellingsstructuur, een hoge snelheid en een laag geluid.3.High quality hydraulische vaste chuck en high-speed brandstofcilinder, en uitgerust met voet schakelaar, het is gemakkelijker om snel te klemmen de werkstukken.4.De hydraulische staart is standaard uitrusting, de staart is geprogrammeerd. CNC-systeem maakt gebruik van de internationaal gerenommeerde FANUC, SIEMENS of China GSK AC servo control systeem,sterke functies en stabiele prestaties.5.Deze CNC draaibank heeft volledig afgesloten bescherming, en is uitgerust met noodstop veiligheid knop6.Het bedieningspaneel ligt ongeveer 1500 mm van de grond, het is zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en te begrijpen de werking van de machine.7.Automatische centrale smeermethode, koelsysteem en kettingtransportvoertuigen verlengen de onderhoudsintervallen en verkleinen de stilstandstijden.
Vervaardiging | Eenheid | AK-10 | AK-15. | AK-25 | AK-35 | AK-45 |
Max. Sling over het bed. | mm | 400 | 440 | 520 | 660 | B50 |
Max. draaidiameter | mm | 300 | 300 | 420 | 550 | B00 |
Max. lengte van het werkstuk | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Max. draailengte | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Kruisvervoer (X) | mm | 210 | 180 | 230 | 305 | 450 |
Langeafstandsvervoer (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
Spindelversnellingsbereik | rpm | 45 tot en met 4500 | 50-4500 | 35 tot en met 3500 | 25 tot en met 2500 | 10-2000 |
Spindelboor | mm | 50 | 62 | 87 | 92 | 131 |
Hoofdmotorvermogen | kw | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
CNC-systeem | FANUC of SIEMENS | |||||
Gewicht van de machine | ton | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
FANUC, met een vermogen van niet meer dan 50 W een hydraulische torent, met een vermogen van niet meer dan 50 W Elektronisch handwiel. smeersysteem, koelsysteem, werklamp, Pilotlamp, Volledige beveiliging. warmtewisselaar, met een vermogen van niet meer dan 50 W met een vermogen van niet meer dan 50 W gereedschappen en gereedschapskist, Bedieningshandleidingen | SIEMENS CNC-systeem, met een vermogen van niet meer dan 50 W airconditioning, Gereedschapssetter, Chip vervoerder. |

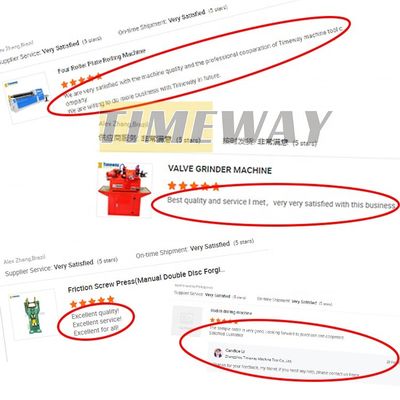

Positieve opmerkingen van klanten
Inleiding van het bedrijf

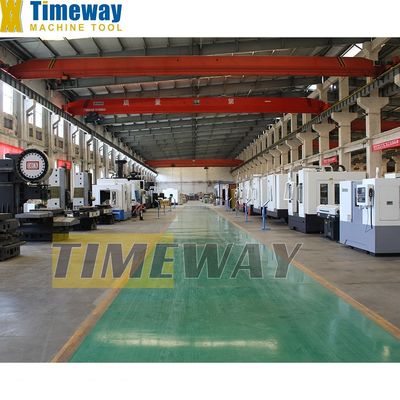

Fabrieksdisplay:
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
