De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.

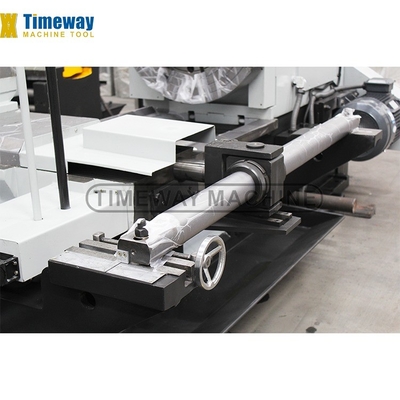

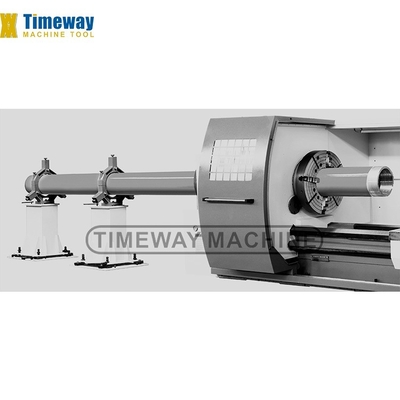

De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
 |

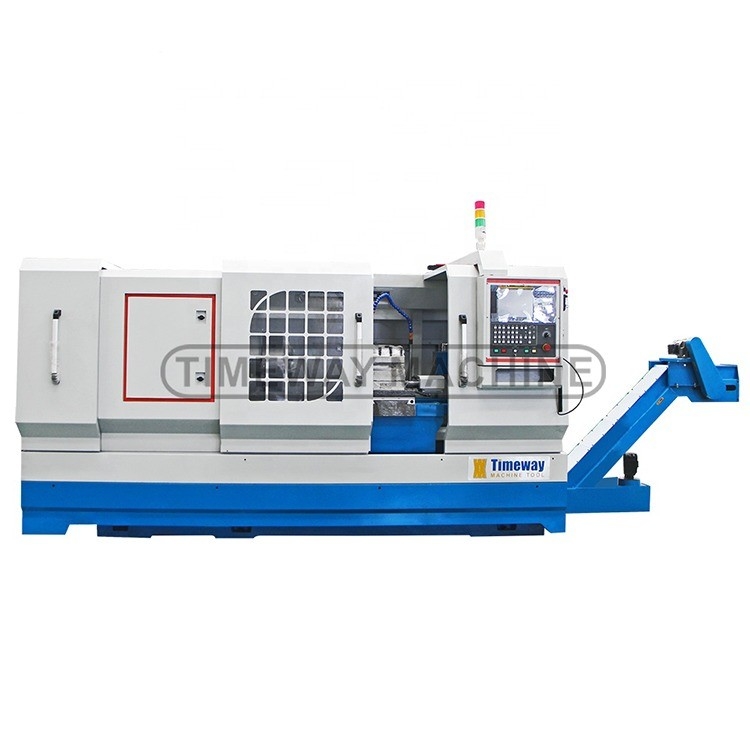

3000 mm Max. Gekeerde lengte CNC olie land draaibank voor precieze metaalverwerking
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | QK-390 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $26,850.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Onderzoek ons |
| Breedte van het bed (mm): | 400 mm | Spindelmotorvermogen ((kW): | Onderzoek ons |
| Aantal spindels: | Alleenstaande | Aantal assen: | 3 |
| Vervoer (X-as) ((mm): | 520 mm | Vervoer (Z-as) ((mm): | 380 mm |
| Positioneringsnauwkeurigheid (mm): | Onderzoek ons | Herhaalbaarheid (X/Y/Z) (mm): | Onderzoek ons |
| Afmeting ((L*W*H): | 6500*2220*2120 | Spanning: | 220V/380V, 50Hz |
| CNC-besturingssysteem: | FANUC/SIEMENS/GSK | Gereedschapspoststations: | 12, 8, 4 |
| Gewicht (kg): | 12000 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | Vlakke Bedcnc Draaibank | Naam van het product: | CNC Draaibank Mechine |
| Sleutelwoord: | CNC de Machine van de Metaaldraaibank | Precisie: | Hoge Precisiemachine |
| Functie: | Metalenbewerking | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Verwerking: | Metalenbewerkende draaibank | Afstand tussen Centra: | 3000 mm |
| Toepassing: | metalen product | Productsoort: | Cnc-horizontale draaibank |
| Voorwaarde: | Nieuw | Toolpostmerk: | Onderzoek ons |
| Locatie van de showroom: | Egypte, Vietnam, Rusland | Tipe in de handel brengen: | Warm product 2019 |
| Jaar: | 2023 | Max. Spindel snelheid (rpm): | 320 t/m |
| Spindelboring ((mm): | 390 | Max. Gekeerde lengte (mm): | 3000 |
| Toepasselijke sectoren: | Onderzoek ons | Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, motor, versnellingsbak, vraag ons |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Toepassingen van de CNC-oliewiel:
De CNC-draaien om olie te produceren voldoen aan de bijzondere eisen van gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, en in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
√ FANUC/SIEMENS/GSK CNC-systeem √ grote buigkraan (voor- en achterkant)√ dode centra √ elektrische gereedschapspost met 4 stations √ koelsysteem √ Werklamp √ Pilotlamp √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ Automatisch smeersysteem √ oliepistool √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Pneumatische chuck _ Ander gereedschap _ Steady rest Volg de rest Airconditioner _ Chip-conveyor _ Achterste steun voor lange pijp _ Live centra |
Specificatie | Eenheid | QK-280 | QK-330 | QK-360 | QK-390 |
Ruimte voor het draaien van buizen | mm | 130 tot en met 260 | 190-320 | 190 tot en met 350 | 190 tot en met 380 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1100 | 1000 |
Max. Swing over cross slide | mm | 630 | 610 | 730 | 610 |
Max. lengte van het werkstuk | mm | 1500/2000/3000 | 1500/3000 | 1500/2000/3000 | 15003000 |
Max. draailengte | mm | 1300/1800/2800 | 1250/2750 | 1300/1800/2800 | 1250/2750 |
De lengte van de geleidingsbaan | mm | 755 | 755 | 755 | 755 |
Spindel neus | - | A2-20 | draadtype | A2-20 | draadtype |
Spindelconic | - | 1:20 | - | 1:20 | - |
Spindelboor | mm | 275 | 330 | 360 | 390 |
Spindelcentrumconic | - | MT6 | - | MT6 | - |
Spindel snelheid | rpm | 5-400 (auto. 4 stappen) | 10-280 (handleiding 3) | 5-320 (auto. 4 stappen) | 8-205 (handleiding 3) |
Vervoer op de X-as | mm | 570 | 520 | 540 | 520 |
Turrettype | mm | V4 | V4 | V4 | V4 |
De lengte van de machine | mm | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
Breedte van de machine | mm | 2520 | 2080 | 2520 | 2220 |
Hoogte van de machine | mm | 2120 | 2080 | 2120 | 2120 |
Gewicht van de machine | ton | 9/11/13 | 11.5/12.5 | 9/11/13 | 12/13 |
Detail van de machine

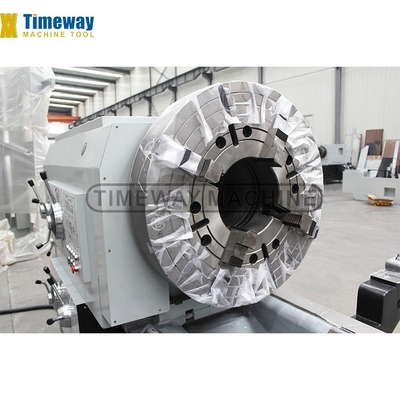

Dubbele schroeven (voor- en achterzijde):
De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
Elektrische torent met vier stations:
- Gebruik een elektrische torentje met hoge positioneringsnauwkeurigheid.
Staartbestand:
- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Automatische productielijn voor draad van stalen buizen (optioneel):
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um

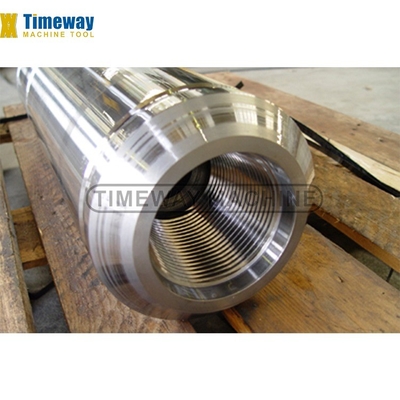

Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaiwerk):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor CNC-oliewielwiel):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
