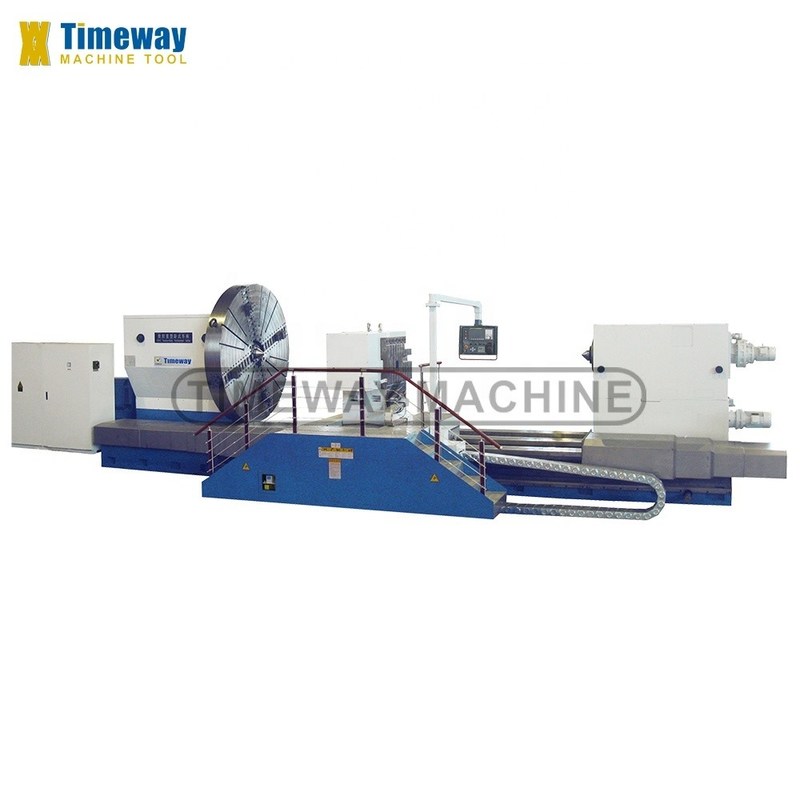

Zware CNC-draaiende automatische platbed metalen horizontale draaibank met twee spindels
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac |
| Modelnummer: | AK-1600H |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $58,000.00/acres 1-2 acres |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 1600 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Breedte van het bed (mm): | 0 mm | Spindelmotorvermogen ((kW): | 75 |
| Aantal spindels: | Tweeling | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 4000mm | Vervoer (Z-as) ((mm): | 1600 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.001 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 |
| Spanning: | Klantvereiste | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 8, 4 | Gewicht (kg): | 120000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. schommeling over bed: | 1600 mm |
| Max. schommeldiameter over het voertuig: | 1250 mm | Afstand tussen Centra: | 4000-20000 mm |
| Laadcapaciteit: | 32 ton | Bedbreedte: | 1600 mm |
| Schokdiameter: | 1600 mm | Max. koppel van de chuck: | 80kn. M |
| Spindelconichoek: | 75° | De waaier van de assnelheid: | 0.8~160 t/min (stapsloos) |
| Bereik van kruisvoeding: | 1-2000 mm/min | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | andere | Toepasselijke sectoren: | Hotels, Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen |
| Locatie van de showroom: | Oostenrijk, Italië, Brazilië, Turkije, Peru, Indonesië, Mexico, Rusland, Argentinië | Tipe in de handel brengen: | Warm product 2019 |
| Kerncomponenten: | Lager, PLC | Jaar: | 2023 |
| Max. Spindel snelheid (rpm): | 160 t/m | ||
Productomschrijving
Productbeschrijving
CNC-horizontale draaibank voor zware werkzaamheden AK-1600H
Kenmerken:
---Deze draaibank is een hele doosvormige drie-richtingsstructuur, met een hoge standaard gietijzer (HT300) één gietvorm, na de tweede veroudering,het heeft het kenmerk van een stabiele prestatie; breedte van de geleidingsweg (1600 mm), goede stijfheid, antivibratievermogen.

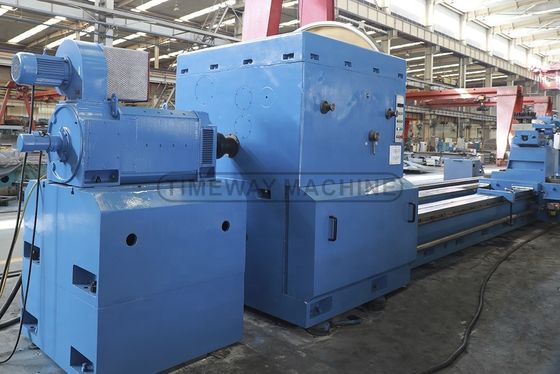

---Het hoofdmechanisme wordt aangedreven door de 75 kW gelijkstroommotor, met behulp van de methode van instelbare magnetische regulering, instelingsspanning en hybride snelheidsregulerende modus, de verhouding is 1:22.2, de snelheidswijziging is drie stappen, de mechanische en elektrische geïntegreerde snelheidsverhouding is 1: 200, het snelheidsbereik van de spindel is 0,8 ~ 160 r / min en de snelheidswijziging is stapsgewijs.
---De spindelboordiameter is groot, de kop is gesplitst en de contactstijfheid wordt verbeterd na het gebruik van de spindel.
De spindel heeft de voor- en achterlagersstructuur, zodat de radiale en axiale stijfheid en de rotatie nauwkeurigheid hoog zijn.
--- Zware vierkoppige klep.Standaardconfiguratie heeft twee vaste rust, een gesloten type, de andere open type.
--- Het is uitgerust met een beschermingsinrichting en een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen ondervindt,vanwege het speciale ontwerp van het besturingscircuit, kan het zelfbescherming zijn om de veiligheid van de draaibank en het personeel te waarborgen.

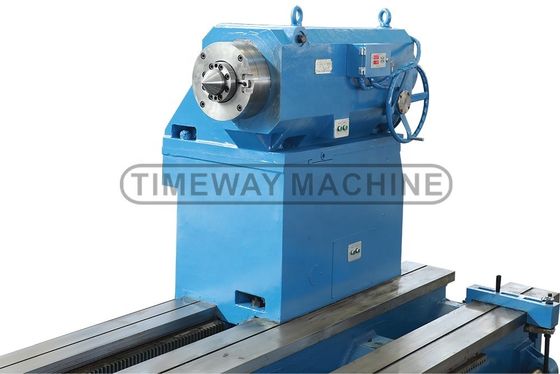

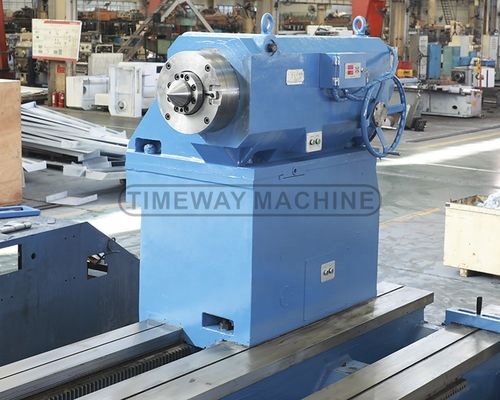

---De staart is samengesteld uit boven- en onderlichaam, het bovenlichaam is uitgerust met een mouw, een spindel en een druksensor, en het onderlichaam is uitgerust met een snel bewegende mechanisme.
---Deze serie draaibank is gebaseerd op de internationale markt en de nieuwste ontwikkelingstrend van CNC-draaibank met halfgesloten schakelbesturing van de populaire CNC-slagtoestellen,1600 mm breed vlak bed leidwijze bieden gebruikers met een grotere werkstuk belasting, is het de ideale mechanische verwerkingsapparatuur voor de productie van grote onderdelen.
---Deze draaibank is een hele doosvormige drie-richtingsstructuur, met een hoge standaard gietijzer (HT300) één gietvorm, na de tweede veroudering,het heeft het kenmerk van een stabiele prestatie; breedte van de geleidingsweg (1600 mm), goede stijfheid, antivibratievermogen.
---Het hoofdmechanisme wordt aangedreven door de 75 kW gelijkstroommotor, met behulp van de methode van instelbare magnetische regulering, instelingsspanning en hybride snelheidsregulerende modus, de verhouding is 1:22.2, de snelheidswijziging is drie stappen, de mechanische en elektrische geïntegreerde snelheidsverhouding is 1: 200, het snelheidsbereik van de spindel is 0,8 ~ 160 r / min en de snelheidswijziging is stapsgewijs.
---De spindelboordiameter is groot, de kop is gesplitst en de contactstijfheid wordt verbeterd na het gebruik van de spindel.
De spindel heeft de voor- en achterlagersstructuur, zodat de radiale en axiale stijfheid en de rotatie nauwkeurigheid hoog zijn.
--- Zware vierkoppige klep.Standaardconfiguratie heeft twee vaste rust, een gesloten type, de andere open type.
--- Het is uitgerust met een beschermingsinrichting en een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen ondervindt,vanwege het speciale ontwerp van het besturingscircuit, kan het zelfbescherming zijn om de veiligheid van de draaibank en het personeel te waarborgen.
---De staart is samengesteld uit boven- en onderlichaam, het bovenlichaam is uitgerust met een mouw, een spindel en een druksensor, en het onderlichaam is uitgerust met een snel bewegende mechanisme.
---Deze serie draaibank is gebaseerd op de internationale markt en de nieuwste ontwikkelingstrend van CNC-draaibank met halfgesloten schakelbesturing van de populaire CNC-slagtoestellen,1600 mm breed vlak bed leidwijze bieden gebruikers met een grotere werkstuk belasting, is het de ideale mechanische verwerkingsapparatuur voor de productie van grote onderdelen.
Specificatie
Specificatie | Eenheid | AK-1600H |
Max. Sling over het bed. | mm | 1600 |
Max... schuif over de schuif. | mm | 1250 |
Afstand tussen centra | mm | 4000-20000 |
Bedbreedte | mm | 1600 (drie glijbanen) |
Laadcapaciteit | ton | 32 |
Schokdiameter | mm | 1600 |
Max. koppel van de chuck | KN.m. | 80 |
Spindelconichoek | ° | 75° |
Spindelversnellingsbereik | rpm | 0.8~160 (stapsloos) |
Bereik van kruisvoeding | mm/min | 1-2000 |
Kruisreizen | mm | 725 |
Lange voedingsbereik | mm/min | 1-4000 |
Langeafstandsreizen | mm | 4000-20000 |
Werkplek van de gereedschapspunt | - | V4 |
Afdeling van de gereedschapsstaaf | mm | 70 × 70 |
Max. snijkracht van de te-post | KN: | 80 |
Diameter van de staartvoet | mm | 300 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | 100/1:7 |
Snelvoersnelheid van de staart | mm/min | 3000 |
De snelheid van de voeding van de staartvoet | mm/min | 664 |
Hoofdmotorvermogen | kw | 75 |
Vermogen van de snelvoermotor | kw | 1.5 |
Afmetingen van de machine (LxWxH) | mm | 15580x3500x2280 |
Gewicht van de machine | kg | 48000 |
Accessoires
Standaard accessoires:
√ FANUC/GSK/SIEMENS CNC-systeem
√ 4-koppel zware chuck
√ elektrische gereedschapspost met 4 stations
√ Werklamp
√ koelsysteem
√ halfgesloten beveiliging
√ Handmatige pulsgenerator (MPG)
√ dode centra
√ oliepistool
√ Pilotlamp
√ Automatische smeerpomp
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
√ elektrische gereedschapspost met 4 stations
√ Werklamp
√ koelsysteem
√ halfgesloten beveiliging
√ Handmatige pulsgenerator (MPG)
√ dode centra
√ oliepistool
√ Pilotlamp
√ Automatische smeerpomp
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
Optioneel accessoire:
_ Steady rest _ ander type gereedschapspeld
_ Live centra
Airconditioner
_ Chip-conveyor
_ Rollerondersteuning
_ Live centra
Airconditioner
_ Chip-conveyor
_ Rollerondersteuning

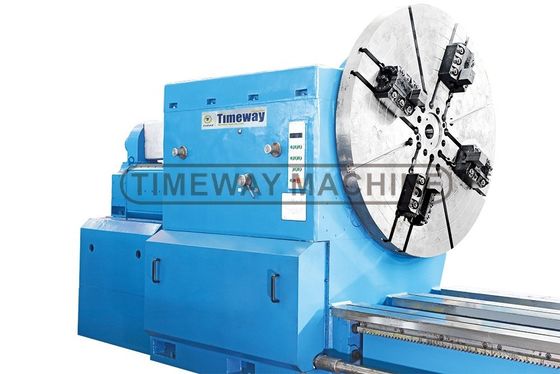

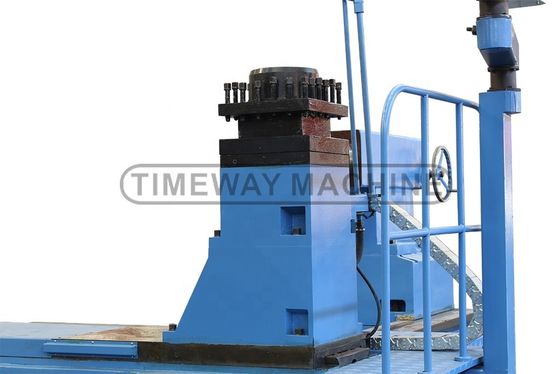

Detail afbeeldingen
Verpakking en levering
Dit is de foto van de verpakking in onze fabriek. Je kunt zien dat onze verpakking gestandaardiseerd en gecentraliseerd is.
