Economisch type 8 mm Max. Module Gear Hobbing Machine met 40-250 9steps Spindle Speed
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Certificering: | ISO9001 CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $35,000.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of houten kast |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Toestel het Hobbing Machine | Spanning: | 380V/50Hz |
| Afmeting ((L*W*H): | 2640*1970*2160 mm | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | Volgens klanten vereis | Soorten verwerking: | metalen voor het ophangen van tandwielen |
| Max. modules van tandwielen: | 8 mm | Max. werktafel snelheid: | 10rpm |
| Snelheid van de spindel: | 40-250 ((9 stappen) | Max.draaihoek van het hobbelhoofd: | ± 45 graden |
| Controlesysteem: | FANUC of SIEMENS CNC-systeem | Max. diameter en lengte van de hobber: | 140*140 mm |
| Werktafeldag.: | 510*80 mm | Max. diameter van het werkstuk: | 500 mm |
| Gewicht: | 4600 kg/5600 kg | Kracht: | Vermogen 17 Kva |
| Haven: | Chinese haven | ||
Productomschrijving

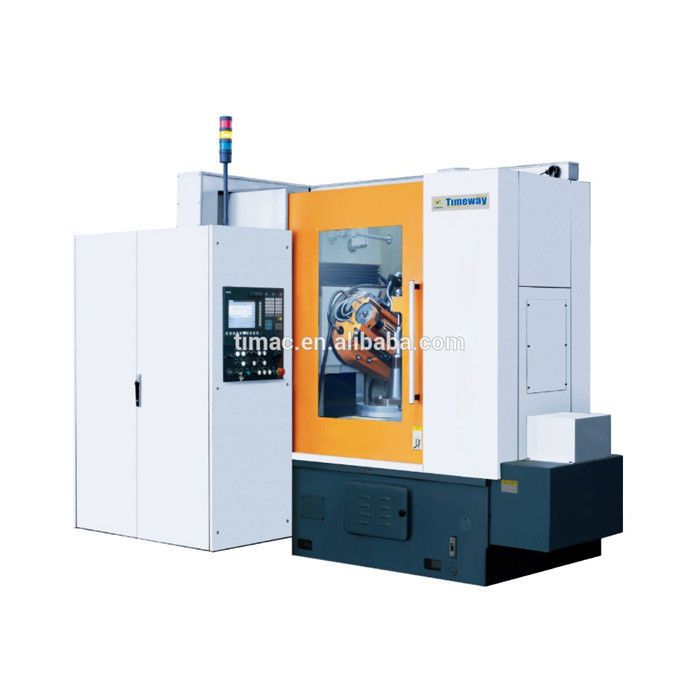

Economisch type CNC-versnellingsmachine met hoge precisie

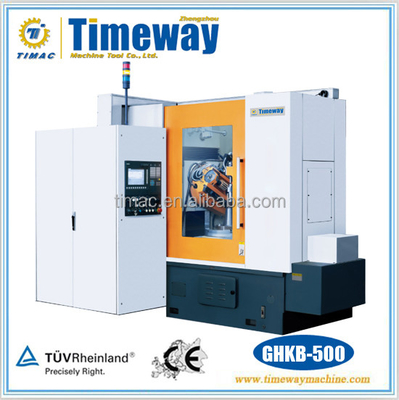

GHKB-500 GHKMB-500 GHKB-800 GHKMB-800
Samenvatting van de machine
Het model GHKB-500/GHKB-800 is een 2-assige CNC-versnellingsmachine. GHKMB-800/GHKMB-800 is een 2-assige precisie CNC-machine. De CNC-assen zijn: X-as - radiale voedingsbeweging, Z-as - axiale voedingsbeweging.Over het beginsel van de productiemethode, is de machine geschikt voor het snijden van cilindrische sporen en spiraalvormige tandwielen, kroning en licht conische tandwielen, evenals tandwielen en wormwielen.mijnbouwmachines, scheeps- en auto-industrieën in de productie van werkstukken of serieproductie.
Prestaties en kenmerken
1Met verticaal ontwerp beweegt de werktafel om radiële voermomenten te realiseren.
2. CNC-assen worden aangedreven door vooraf geladen kogelschroeven, kan het snijden van kroning en licht afgekrompen tandwielen door axiale en radiale gecoördineerde besturing.
3De functie van automatisch schakelen van de plaat vermindert de slijtage van het gereedschap en verlengt de levensduur van het gereedschap.
4De belangrijkste hydraulische componenten zijn verkrijgbaar bij de gerenommeerde leveranciers.
5De geleidingen zijn bedekt met teflon en worden automatisch gesmeerd.
6. Uitgerust met SIEMENS of FANUC-systeem volgens de eisen van de klant.
7De elektrische kast is uitgerust met een airconditioner, waardoor het elektrische systeem stabiel en betrouwbaar werkt.
8Verscheidene soorten vierkante cycli, klim of conventionele snijmethode, evenals het instellen van de voersnelheid kunnen allemaal worden gerealiseerd door programmering.
9- Volgens de eisen van de klant kan een automatische chipconveyor worden geleverd.
Opmerkingen
Standaardstukken:hoofdmachine, kookplaatvormen Φ27, Φ32 en Φ40, een voor elk, een complete set wisselraten, installatie- en installatiegereedschap.
Technische parameters
| Specificaties | Eenheden | GHKB-500 GHKMB-500 | GHKB-800 GHKMB-800 |
| Max. werkstukdiameter. (met/zonder werkdag) | mm | 500 | 550/800 |
| Max. module | mm | 8/6 | 10/8 |
| Max. werktafel snelheid | rpm | 10/8 | 8/6 |
| Slingersnelheid/stappen | rpm | 40-250/9 | 40-250/9 |
| Afstand tussen snijas en werktafeloppervlak | mm | 235 tot en met 535 | 235 tot en met 585 |
| Centrale afstand tussen de kookplaat en de werktafel | mm | 30 tot en met 330 | 50 tot en met 530 |
Afstand tussen het eindoppervlak van de werkbank en het lager en werktafeloppervlak | mm | 380-630 | 400 tot 600 |
| Max. draaihoek van het plaatje | de | ± 45 | ± 45 |
| Max. aandrijving van de plank | mm | 70 | 90 |
| Maximale afmetingen van de kookplaat ((diameter*lengte) | mm | 140*140 | 180*180 |
| Werktafel dia. | mm | 510*80 | 650*80 |
| T-slot van de werktafel | mm | 6*M12 | 6*M16 |
| Totaal vermogen/hoofdmotorvermogen | Kw/kw | 17/4 | 19/5.5 |
| Maatwerkgrootte | cm | 264*197*216 | 319*223*235 |
| N.W/G.W. | kg | 4600/5600 | 6000/7000 |
| Aantal zaken | 2 gevallen in totaal | 2 gevallen in totaal |

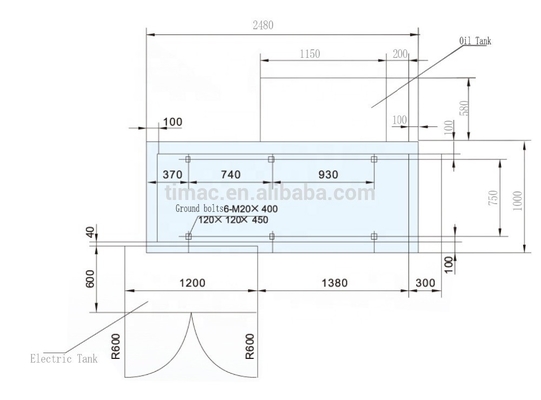

Stichtingsplan
