CNC-versnellingsmachine GH-200CNC1/2 voor Max. Module van 4 mm Versnellingen en werkstukken tot 200 mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Certificering: | ISO9001 CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of houten kast |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Toestel het Hobbing Machine | Spanning: | 380V/50Hz |
| Afmeting ((L*W*H): | 1740*1150*1570 mm | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | Volgens klanten vereis | Soorten verwerking: | metalen voor het ophangen van tandwielen |
| Max. modules van tandwielen: | 4 mm | Max. werktafel snelheid: | 25 rpm |
| Snelheid van de spindel: | 70-365 ((8 stappen) | Max.draaihoek van het hobbelhoofd: | ± 45 graden |
| Controlesysteem: | GSK 980TD of optioneel | Max. diameter en lengte van de hobber: | 110 × 110 mm |
| MACHINETYPE: | Horizontale Structuur | Max. diameter van het werkstuk: | 200 mm |
| Gewicht: | 2000 kg/2250 kg | Kracht: | Vermogen 4,3 Kva |
| Haven: | Chinese haven | ||
Productomschrijving
Machines voor het verplaatsen van kleine CNC-versnellingen ((X- en Z-as)

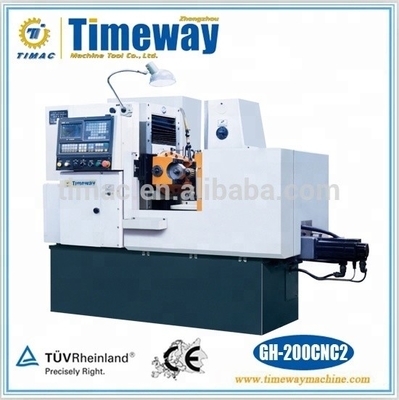

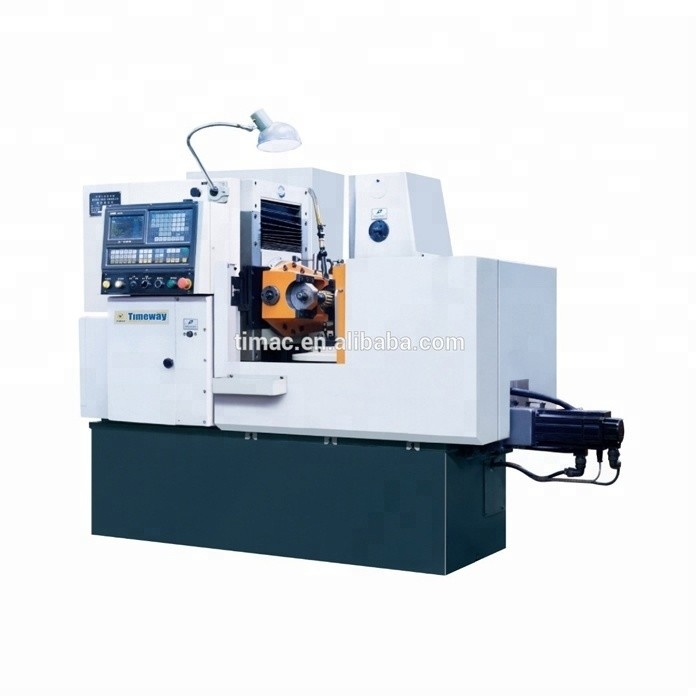

GH-200CNC1 GH-200CNC2
Samenvatting van de machine
Het model GH-200CNC1 is een eenassige CNC-machine, met een controleas: X-as - radiale voermoment.Het is ontworpen voor het snijden van cilindrische sporen & spiralen tandwielen en wormwielen met automatische voedingsmethodeDe werktafel van de machine heeft een dubbele startwormversnelling, zodat het een hoog rendement heeft.zoals motorfietsen en minibussen bij batchproductie in automatische cycluswerkmethode en enkel eenmalige installatie tijdens het snijden van het werkstuk.
Het model GH-200CNC2 tandwiel hobbing machine is van 2-assige CNC één, zijn besturingsassen: X-as - radiale voedingsbeweging, Z-as voedingsbeweging.kroning & lichtconische tandwielen en wormwielen met radiële voedingsmethode, enz.
Prestaties en kenmerken
1Met verticaal ontwerp kan de werktafel bewegen als radiale voermoment.
2Het elektrische systeem gebruikt GSK 980TD CNC-systeem.
3De modulaire kleppen die bij Northman beschikbaar zijn, zijn zeer betrouwbaar en hebben een laag storingspercentage, zodat het gemakkelijk is om storingen te diagnosticeren en het hydraulische systeem te onderhouden.
4De werktafel is uitgerust met een dubbel startworm als indexversnelling.
5. De spindel van de hoek maakt gebruik van circulerende smering om voldoende en betrouwbare smering voor de spindellagers te garanderen om hun levensduur te verlengen.Ondertussen kan circulerende olie snel vermijden warmte veroorzaakt door spindel lopen om hoge rotatie nauwkeurigheid voor spindel verzekeren.
Speciale bijlagen
Hydraulische armaturen, werkstukkoepels, Live center, Shift hob head, Tangential hob head is beschikbaar voor GH-200CNC1, Hobbing head draaihoek rechts: 45°, links:30°.
Opmerkingen
Standaardinstallaties: hoofdmachine, één set standaardverwisselingen, één set speciaal gereedschap, kookplaat van Φ22 en Φ27, elk één.
Technische parameters
| Specificaties | Eenheden | GH-200CNC1 | GH-200CNC2 |
| Max. Werkstuk dia. | mm | 200 | 200 |
| Max. module | mm | 4 | 4 |
| Max. werktafel snelheid | r/min | 25 | 25 |
| Slingersnelheid/stappen | r/min | 70-365/8 | 70-365/8 |
| Afstand tussen de schaal- en de werktafelas | mm | 125-295 | 125-295 |
| Centrale afstand tussen de kookplaat en de werktafel | mm | 20 tot en met 170 | 20 tot en met 170 |
Afstand tussen de uiteindelijke oppervlakte van de lagerafvoer van staart en werktafeloppervlak | mm | 240-438 | 240-438 |
| Hoofdbeweging (handleiding) | mm | 50 | 50 |
| Max. draaihoek van het plaatje | de | ± 45 | ± 45 |
| Max. platteplaatsdiameter en lengte | mm | 110*110 | 110*110 |
| Werktafel dia. | mm | Φ180*Φ40 | Φ180*Φ140 |
| T-slot van de werktafel | 3*M12 | 3*M12 | |
| Totaal vermogen/hoofdmotorvermogen | Kw/kw | 4.3/3 | 4.3/3 |
| Afmetingen van de machine ((L*W*H) | cm | 174 * 115 * 157 | 174 * 115 * 157 |
| Aantal zaken | In totaal 1 geval | In totaal 1 geval | |
| N.W/G.W. | kg | 2000/2250 | 2000/2250 |

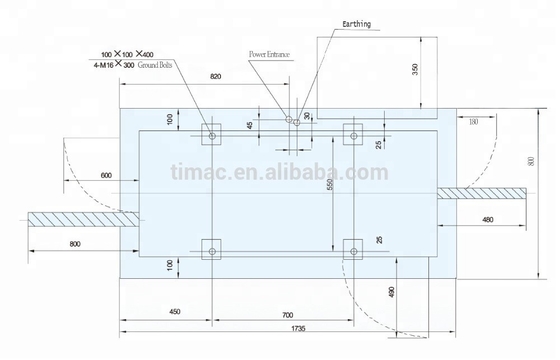

Stichtingsplan
