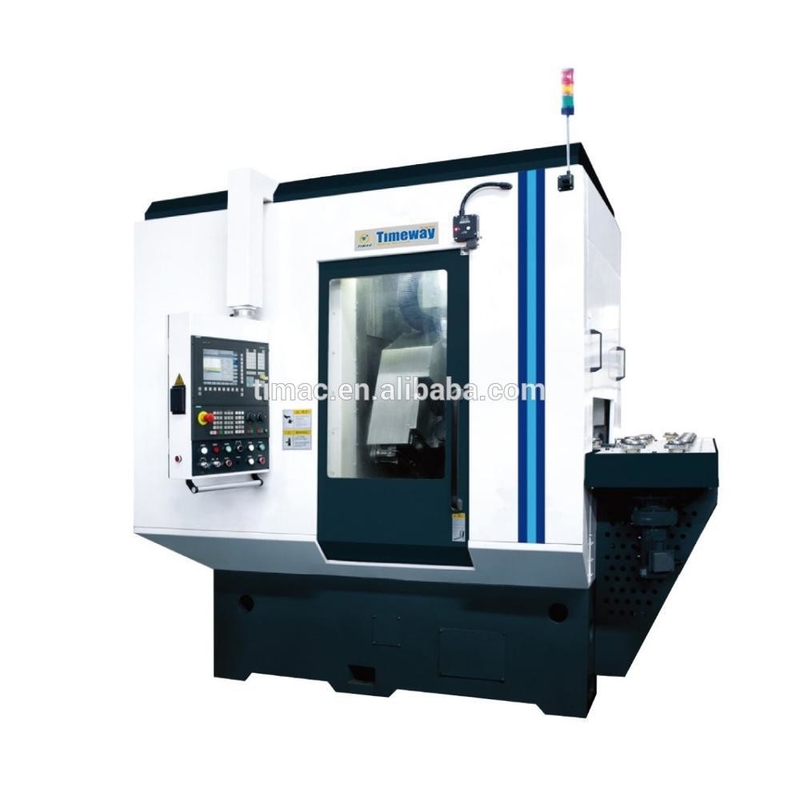

Max. werktafel snelheid 200 rpm Gear Hobbing Machine voor High Precision Gear Production

Machines voor het maken van machines voor het maken van machines voor het maken van machines

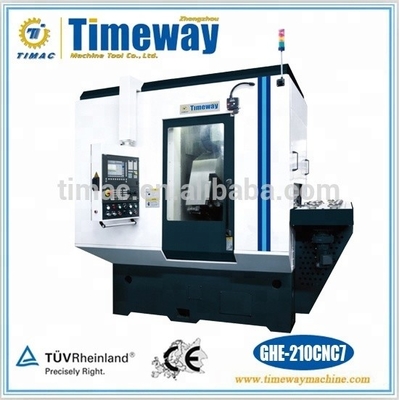

GHE-210CNC7

Samenvatting van de machine
De machine met droogsnijproces is een nieuwe generatie, ontworpen en ontwikkeld volgens het huidige internationale geavanceerde niveau.
De machine is van 7 assen met 4 assen gecoördineerde besturing.Het is een van de belangrijkste factoren voor de ontwikkeling van de wereldwijde verwerkende industrie en belichaamt het ontwerpconcept van de mensengerichte en groene productie.Het is geschikt voor de industrieën die versnellingsbakverschijnselen op grote schaal produceren onder hoge precisie en droog hobben, zoals automobiel, auto enz.

Prestaties en kenmerken
1De machine is van 7 assen met 4 assen gecoördineerd gecontroleerd. Elke bewegingsas wordt onafhankelijk aangedreven door een wisselstroom servomotor.met het uitvoeren van index- en differentiële compensatiebewegingen door middel van een elektronische versnellingsbak ((EGB), is de machine ontworpen om cilindrische sporen en spiraalvormige tandwielen te snijden, kroning of lichtconic tandwielen, splines, wormwielen en tandwielen, enz.

• A-as - beweging van het hoofd van het stuur;
• B-as - roterende beweging van de spindel van de stuwknop;
• C-as - draaibeweging van de werktafel;
• X-as - radiale voermoment;
• Y-as - tangentiële voermoment;
• Z-as - aandrijvingsbeweging van de as;
• Z2-as - axiale voermoment van de staart;
• Vier assen gecoördineerde besturing van de standaardmachine: B, C, X en Z.

2Een hogesnelheids- en droogsnijmachine verhoogt de efficiëntie 2-3 maal meer dan een natsnijmachine.

Algemene regeling
1. De machine voor het opschroeven van CNC-versnellingen met hoge snelheid en droogsnijden met 7 assen en een gecoördineerde bediening met 4 assen.Radial voedingseenheid kan radial voeding beweging uitvoeren. Ondertussen wordt de machine integrale stijfheid verbeterd, leveren een schone & strikt beschermd snijgebied. trechter type interne bewakers is perfect.Chip kan snel worden verwijderd om gunstig te zijn voor de integrale thermische balans van de machine.
2De hydraulische, smeersystemen en pneumatische systemen zijn geconcentreerd en aan de achterzijde van de machine gemonteerd.De elektrische kast is geïnstalleerd aan de linkerkant en auto werkstuk opslag is gemonteerd aan de rechterkant van de machine.
3De werktafel heeft een superprecieze spiraalvormige tandwiel om met hoge snelheid de indexbanden te draaien en is voorzien van een mechanisme voor het elimineren van de afstand.
4- Snijgebied beveiliging en snelle chip-conveying technologie.
5. Ultra droogsnijproces van groene milieubescherming door onderzoek naar spindel snelheid, hob gegevens, voertempo, snijkracht en chip dikte om een perfect droog hob proces datasystem te vormen.
6Voor elk lineair bewegende onderdeel worden geïmporteerde, met hoge nauwkeurigheid en stijfheid gevormd, lineaire rollen geleidingen gebruikt.Ballen schroef neemt hoge precisie en stijfheid samengestelde lagers ondersteuning, zodat de stijfheid van de onderdelen en beweging nauwkeurigheid sterk te verhogen.
7. milieuvriendelijk en ecologisch georiënteerd ontwerp,topologie-analyse van constructiedelen en modaalanalyse om een hoge stijfheid te garanderen en tegelijkertijd de massa van bewegende onderdelen te verminderen, optimaliseren van de rijken kenmerken, en energiebesparing en milieuvriendelijk ontwerp uitvoeren.

Technische parameters
