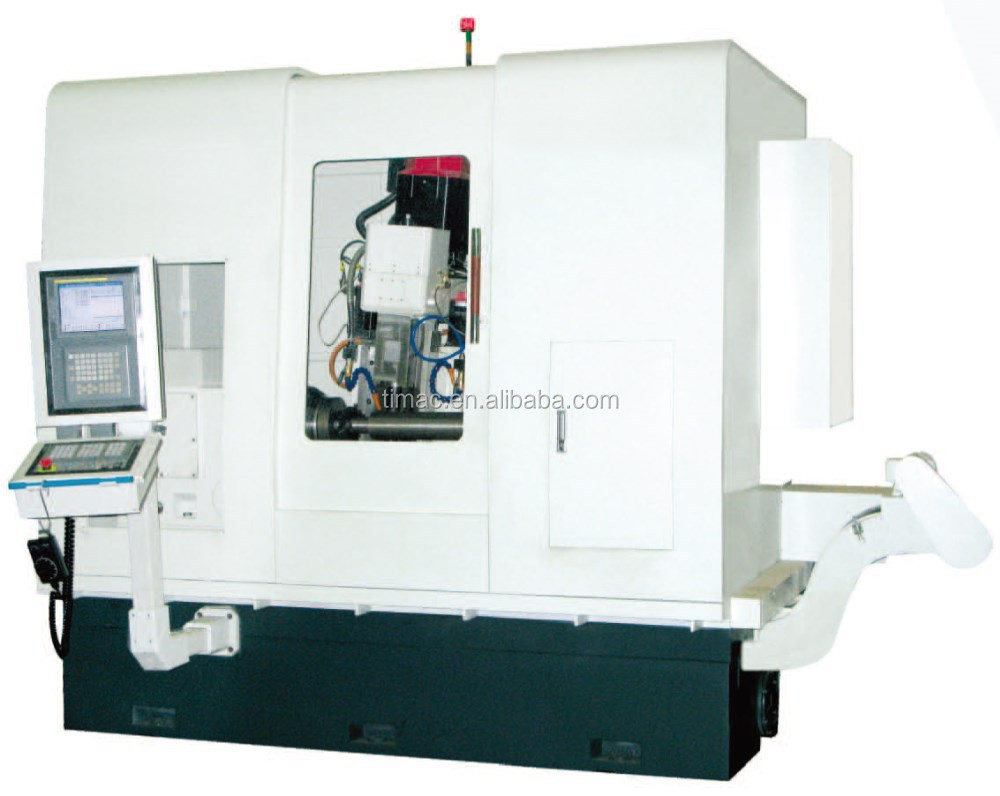

370 mm Centrum Hoog CNC Spline Shaft Freesmachine Horizontale tandwiel hobbing voor frezen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Tiamc, Timeway |
| Certificering: | ISO9001:2008, CE, TUV |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $10,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumigeerd) |
| Levering vermogen: | 100 sets per jaar |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Toestel het Hobbing Machine | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Gewoon product |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | PLC, motor, lager, versnellingsbak, motor, drukvat, versnellingsbak, pomp |
| Spanning: | Zoals vereisen | Afmeting ((L*W*H): | 2500~3250x2470x2450 mm |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Gewicht (kg): | 9000 | Vermogen (kW): | 15 |
| Toepasselijke sectoren: | Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatsen, Energie & Mijnbouw | Locatie van de showroom: | Italië, Frankrijk, Brazilië, Peru, India, Mexico |
| Naverkoopservice: | Online ondersteuning | Max.bewerkbare diameter: | 200 mm |
| Max. te bewerken module: | 5 mm | Max.lengte van het werkstuk: | 750-1500 mm |
| Max.lengte van het bewerkte materiaal: | 650-1350 mm | Gamma van te bewerken tanden: | 4 ~ 200 tanden |
| Centrumhoogte van de machine: | 370mm | Max.vervoer van de staarshulp: | 70 mm |
| Haven: | Chinese haven | ||
Productomschrijving
Kenmerken:
1De machine wordt gebruikt voor het snijden van rechte tand- en helica-tand spline schacht, en rechte tand-helica-tand cilindrisch geal werkstuk met allerlei tandvormen met behulp van hobbing methode.Het kan ook hob rechte-tand en helicale-tand verbinding as versnelling, en het snijden van conische spline, kegel bodem spline evenals gestapelde versnelling.
2De machine bedient de index met behulp van elektrische versnellingsbak, de werking van de aanpassing aandrijving en verschuiving van de plaat wordt automatisch afgerond door CNC.En de precisie is zeer hoog,Het heeft een breder snelheidsbereik dan de hobbing cutter.De snelheid van het bewerkte werkstuk is 200 rotors en het snijdoeltreffendheidspercentage is vrij hoog.Het is ook mogelijk om in de toestand van windslag te knippen..
3De machine kan automatisch afwerken met een enkele index en met een enkele index en met een enkele snijmachine.
4. Twee verschillende specificaties hobbing cutters kunnen tegelijkertijd op de machine worden gemonteerd. Het kan verschillende specificaties spline as en tandwiel snijden door het werkstuk slechts één keer te installeren.
5Het is geschikt voor het snijden van alle soorten tanden vorm spline as en versnelling in de machinebouw industrie.
| Specificatie | HMK6020 |
| Max.bewerkbare diameter | Φ200 mm |
| Max. te bewerken module | 5 mm |
| Max.lengte van het werkstuk | 750 tot 1500 mm |
| Max.lengte van het bewerkte materiaal | 650~1350 mm |
| Gamma van te bewerken tanden | 4 ~ 200 tanden |
| Centrumhoogte van de machine | 370 mm |
| Max.grootte van het te monteren freesapparaat | Φ130x200 mm |
| Max.vervoer van de staarshulp | 70 mm |
| Regelaangel van de freeskop | ± 45 graden |
| Aantal te regelen assen | 6 as |
| Aantal te volgen assen | 4 assen |
| met een gewicht van niet meer dan 50 kg | rechte tanden/helicale tanden |
| Algemene afmetingen (LxWxH) | 2500~3250x2470x2450 mm |
| Gewicht van de machine | 9000 tot en met 12000 kg |
