Universale freesmachine voor de industrie CNC-metalen verticale freestoren
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY TIMAC |
| Modelnummer: | KTM230 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $12,600.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Algemeen | Versnellingsbereik van de spindel ((rpm): | 65 - 4500 |
|---|---|---|---|
| Aantal assen: | 3 | Aantal spindels: | Alleenstaande |
| Bewerkingscapaciteit: | Lichte Plicht | Spindelconner: | R8 |
| Tabelverplaatsing (X) (mm): | 750/850 | Tabelverplaatsing (Y) (mm): | 300 |
| Tabelverplaatsing (Z) (mm): | 103 | Positioneringsnauwkeurigheid (mm): | andere |
| Herhaalbaarheid (X/Y/Z) (mm): | andere | Spanning: | 220/380 V |
| Afmeting ((L*W*H): | 165 * 190 * 200 cm | CNC-besturingssysteem: | FANUC/GSK/SIEMENS |
| Belangrijkste verkooppunten: | Multifunctioneel | Gewicht (kg): | 1100 |
| Spindelmotorvermogen ((kW): | 2.2 | Garantie: | 1 jaar |
| Max. Lijstlading (kg): | 280 kg | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | CNC toren freesmachine |
| Sleutelwoord: | Malenmachine | Model: | KTM230 |
| Tafelgrootte: | 230*1067 mm | Spindel snelheid: | 65-4500 t/min |
| Hoofdmotorvermogen: | 2.2 kW | CNC-controller: | FANUC of SIEMENS of GSK |
| Pakketgrootte (LxWxH): | 165 x 190 x 200 cm | Bruto gewicht: | 1100kg |
| Voorwaarde: | Nieuw | Locatie van de showroom: | Verenigd Koninkrijk, Duitsland, Brazilië, Rusland, Spanje, Chili, Maleisië, Australië |
| Lijstreis (mm): | 550*300*103 mm | Jaar: | Laatste dag |
| Toepasselijke sectoren: | Productieinstallatie, MachinesReparatiewerkplaatsen, andere | Kerncomponenten: | Lager, anders |
Productomschrijving
Beschrijving van de producten

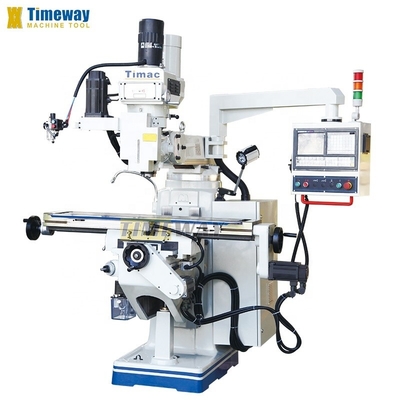

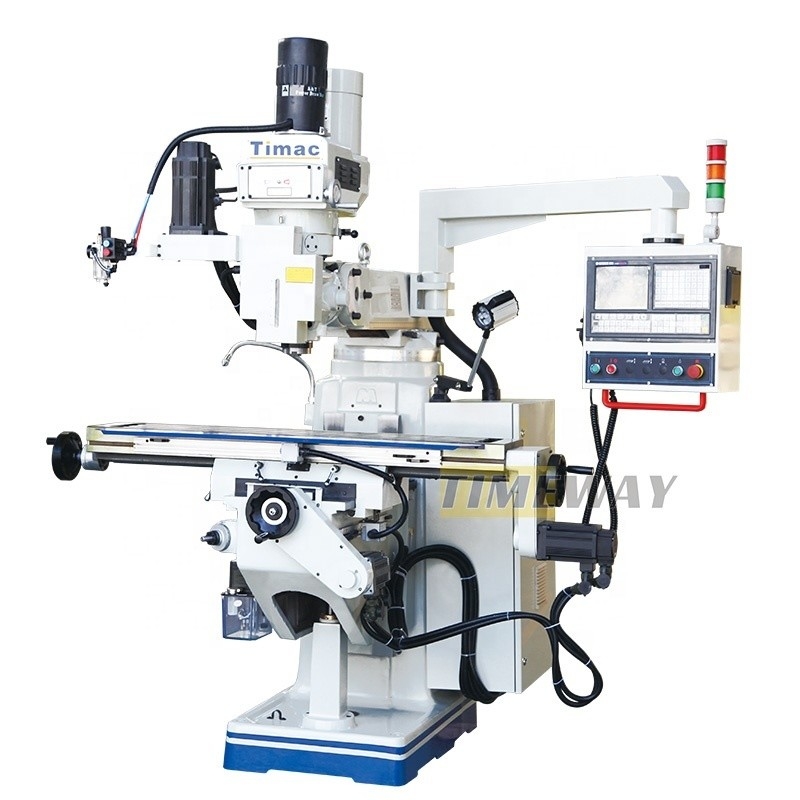

CNC torent freesmachine
*Deze robuuste en stabiele universele freesmachines zijn ideaal voor het boren en frezen van eenvoudige tot moeilijke werkstukken in de productie van enkelvoudige onderdelen, reparatieshops, trainingen enz.
* Geïntegreerde gietvorming van de basis en de zuil, om een betere verticaliteit en stabiliteit te verkrijgen.
* Het bed, de knie, de tafelleiding en het tafeloppervlak worden met hoge frequentie getemperd en nauwkeurig gepolijst, met een hardheid van HRC45.
* De geleidingsweg op het zadel is bekleed met TF draagbaar materiaal, waardoor de machine nauwkeurigheid stabiliteit.
* De T-slots strekken zich niet uit tot aan het eind van de tafel, waardoor de T-slot met hoge stijfheid en lange levensduur wordt gebruikt; beide zijden van de centrale T-slot zijn met een hoge lineaire en oriëntatie nauwkeurigheid gepolijst.
* Werktafel beschikt over een groot klemgebied en vergroot de werktafelgrootte voor de keuze van de klant.
* Voor verschillende modellen machines, molenkop met standaard spindel 16 snelheid stappen katrol molenkop aangedreven 3HP/5HP motor, spindel diameter tot 100 mm (alleen voor 5HP motor).
* Alle freesmachines zijn ook verkrijgbaar met optionele stapsloze freeskop of omvormerfreeskop, stapsloos instelbare spindel snelheid met mechanische spindelrem.
* De universele molenkop kan met een ram op de kolom gedraaid worden, voor- en achterom gekeerd ±45°, links naar rechts gekeerd ±90°; de gebruiker kan echter een vaste structuur kiezen zonder gekeerdheid ±45° voor het snijden van de intensiteit.
* Bij de X-as worden dubbele duivenstaartleidingen gebruikt; bij de Y-as en de Z-as worden dubbele duivenstaartleidingen of rechthoekige leidingen gebruikt.

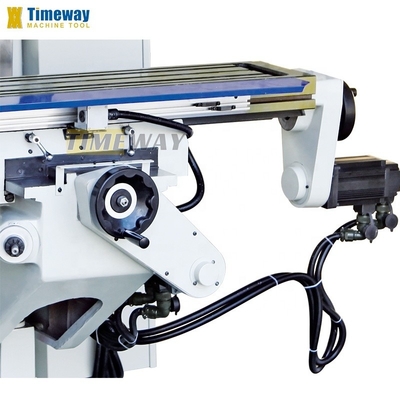

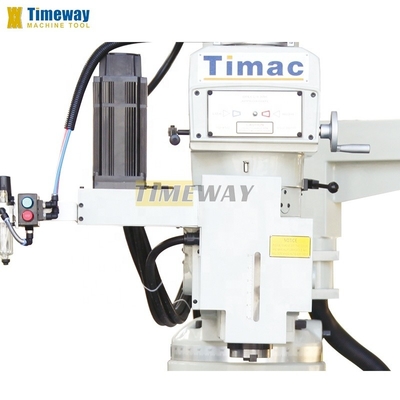

* X/Y/Z-as kan optioneel voorzien zijn van een elektronische voedingsbak voor automatische voeding, Z-as kan ook een hogesnelheidshefmotor gebruiken voor snel heffen.
* De spindel is gechroomd en beschikt over een micrometer diepte stop voor het automatisch snijden van de pen.

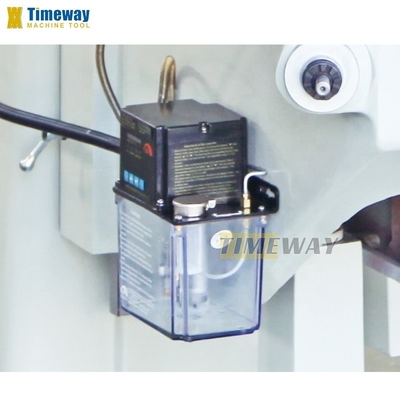

* Standaard smeersysteem voor alle leidingen; krachtige koelmiddel in de machinebasis.
* Spindelbeschermer, tafelbeschermer, digitale aflees van 2/3-as, luchttrekkingsbalk, afsluitkop zijn optioneel.
* Geïntegreerde gietvorming van de basis en de zuil, om een betere verticaliteit en stabiliteit te verkrijgen.
* Het bed, de knie, de tafelleiding en het tafeloppervlak worden met hoge frequentie getemperd en nauwkeurig gepolijst, met een hardheid van HRC45.
* De geleidingsweg op het zadel is bekleed met TF draagbaar materiaal, waardoor de machine nauwkeurigheid stabiliteit.
* De T-slots strekken zich niet uit tot aan het eind van de tafel, waardoor de T-slot met hoge stijfheid en lange levensduur wordt gebruikt; beide zijden van de centrale T-slot zijn met een hoge lineaire en oriëntatie nauwkeurigheid gepolijst.
* Werktafel beschikt over een groot klemgebied en vergroot de werktafelgrootte voor de keuze van de klant.
* Voor verschillende modellen machines, molenkop met standaard spindel 16 snelheid stappen katrol molenkop aangedreven 3HP/5HP motor, spindel diameter tot 100 mm (alleen voor 5HP motor).
* Alle freesmachines zijn ook verkrijgbaar met optionele stapsloze freeskop of omvormerfreeskop, stapsloos instelbare spindel snelheid met mechanische spindelrem.
* De universele molenkop kan met een ram op de kolom gedraaid worden, voor- en achterom gekeerd ±45°, links naar rechts gekeerd ±90°; de gebruiker kan echter een vaste structuur kiezen zonder gekeerdheid ±45° voor het snijden van de intensiteit.
* Bij de X-as worden dubbele duivenstaartleidingen gebruikt; bij de Y-as en de Z-as worden dubbele duivenstaartleidingen of rechthoekige leidingen gebruikt.
* X/Y/Z-as kan optioneel voorzien zijn van een elektronische voedingsbak voor automatische voeding, Z-as kan ook een hogesnelheidshefmotor gebruiken voor snel heffen.
* De spindel is gechroomd en beschikt over een micrometer diepte stop voor het automatisch snijden van de pen.
* Standaard smeersysteem voor alle leidingen; krachtige koelmiddel in de machinebasis.
* Spindelbeschermer, tafelbeschermer, digitale aflees van 2/3-as, luchttrekkingsbalk, afsluitkop zijn optioneel.
Specificatie | Eenheid | KTM230 | KTM250 | |
Tafelgrootte | mm | 230x1067/230x1246 | 254x1270/254x1370 | |
T-slot (nummer/breedte) | – | 3/16 | 3/16 | |
Laadcapaciteit | kg | 200 | 280 | |
Langeafstandsverkeer (X) | mm | 550/740 | 750/850 | |
Kruisvervoer (Y) | mm | 300 | 400 | |
Verplaatsing van de spindel (Z) | mm | 103 | 103 | |
Snelvoersnelheid op de as X/Y/Z | mm/min | 5000 | 5000 | |
Vermogen van de servomotor op de as X/Y/Z | kw | 1 | 1 | |
Verticale beweging van de knie | mm | 350 | 400 | |
Ram reizen | mm | 315 | 470 | |
Afstand van spindel tot tafel | mm | 0-350 | 0-400 | |
Spindel snelheid | rpm | 16steps, 50HZ: 65-4500/60HZ: 80-5440 (optioneel: variabele 60-4200 / KTM300: 60-3600) | ||
Spindelconic | – | R8 (optioneel: ISO40) | R8 (optioneel: ISO40) | |
Hoofdmotorvermogen | kw | 2.2 | 2.2 | |
Geraamde splijtkoppel | ° | ± 90° | ± 90° | |
Hoek van kanteling van de molenkop | ° | ± 45° | ± 45° | |

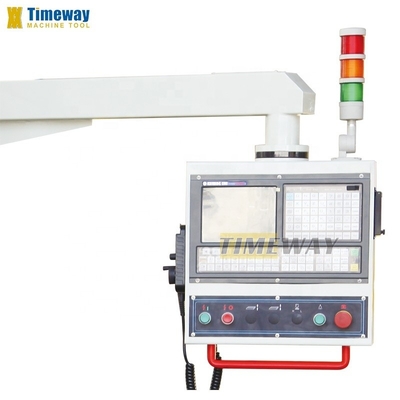

CNC-controller | – | FANUC of SIEMENS of GSK | ||
Verpakkingsgrootte (LxWxH) | cm | 165 x 190 x 200 | 190x200x223 | |
Bruto gewicht | kg | 1100 | 1400 | |
Bedrijfsvideo
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
