>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
 |
Hoogprecisie- en galerijfreesmachine 4300x2700x3300 voor CNC-bewerkingscentrum
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $153,000.00/sets 1-1 sets |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 4300x2700x3300 | Gewicht (T): | 3 kg |
| Tafelgrootte (mm): | 320x800 | CNC-besturingssysteem: | GSK |
| Tabelverplaatsing (X) (mm): | 1000 | Tabelverplaatsing (Y) (mm): | 600 |
| Tabelverplaatsing (Z) (mm): | 1400 | Positioneringsnauwkeurigheid (mm): | 0.04mm |
| Herhaalbaarheid (X/Y/Z) (mm): | 0,008 | Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m |
| Max. Lijstlading (kg): | 1500 kg | Voersnelheid (mm/min): | 1 - 100 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 16, 24 |
| Belangrijkste verkooppunten: | Multifunctioneel | Garantie: | 1 jaar |
| Spanning: | Klantvereiste | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Bewerkingscapaciteit: | Zwaar werk |
| Spindelboring ((mm): | 130 | Snijmoment: | 38 N.M |
| Velociteit van de snelle voeding ((mm/min): | 1 - 100 mm/min | Lijstbreedte: | 900 |
| Lijstlengte: | 1300/1600/1800/2000/2200 | T-slot (nr./breedte/pitch): | 5/22/165 |
| Laadcapaciteit: | 1500/1700/2000/2500/3000 | Langeafstandsverkeer (X): | 1300/1600/1800/2000/2200 |
| Kruisvervoer (Y): | 1000 | Verticale beweging (Z): | 600 |
| Max. hoogte van het werkstuk: | 1400 | Afstand van spindel neus tot tafel: | 680 |
| Spindelconiciteit en diameter: | 180 tot en met 780 | ||
Productomschrijving

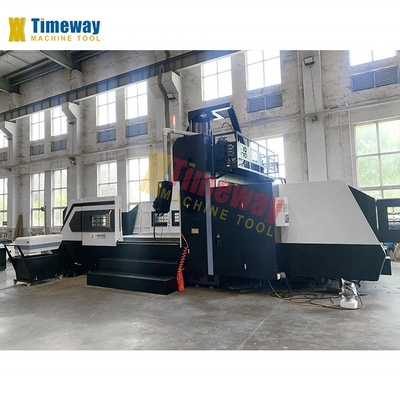

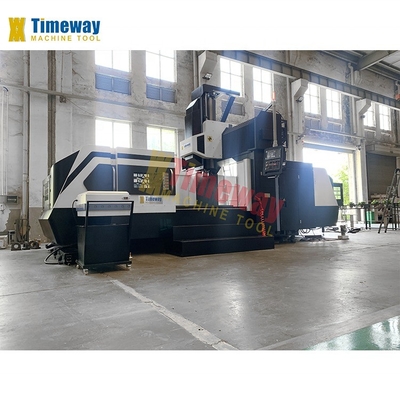

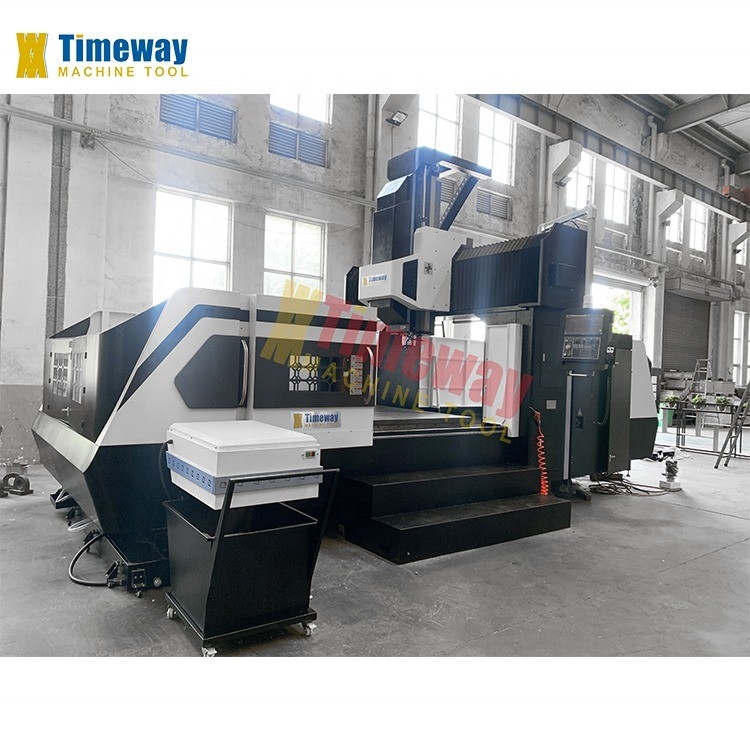

CNC-bewerkingscentrum Grote grootte Gantry type freesmachine Gantry bewerkingscentrum
Beschrijving van de producten
Specificatie | Eenheid | GMC1800 | GMC2200 | GMC2700 |
Breedte van de tafel | mm | 1600 | 2000 | 2300 |
De lengte van de tafel | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
T-slot (nr./breedte/pitch) | mm | 9/22/180 | 9/22/200 | 11/28/200 |
Laadcapaciteit | kg | 6000/7000/8000/9000 | Voor de toepassing van deze verordening geldt: | De waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde |
Langeafstandsverkeer (X) | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
Kruisvervoer (Y) | mm | 1800 (2000) | 2200 (2700) | 2700 (3050) |
Verticale beweging (Z) | mm | 1000 | 1000 | 1000 |
Breedte van het scharnier | mm | 1800 | 2300 | 2700 |
Max. hoogte van het werkstuk | mm | 1300 | 1400 | 1400 |
Afstand van spindel neus tot tafel | mm | 150 tot en met 1150 | 280 tot en met 1280 | 280 tot en met 1280 |
Spindelconiciteit en diameter | - | BT2vrijheid | BT2vrijwilligersdienst | BT2vrijwilligersdienst |
Spindel snelheid | rpm | 6000 | 6000 | 6000 |
Versnellingsversnelling op de as X/Y/Z | m/min | 10/10/10 | 8/8/8 | 6/6/6 |
Snelvoersnelheid op de as X/Y/Z | m/min | Geliefd, 15/1 | 12/12/12 | 10/10/10 |
Het moment van de voermotor op de as X/Y/Z | N.m. | 38/30/30 | 50/40/30 | 50/40/30 |
X-/Y-/Z-aspositiegewogenheid | mm | 0.025/0.02/0.018 | 0.025/0.02/0.018 | 0.025/0.02/0.018 |
X/YZ-as herhaalbaarheidsgenauigheid | mm | 0.02/0.015/0.012 | 0.02/0.015/0.012 | 0.02/0.015/0.012 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 |
Capaciteit van het gereedschapsmagazin | T | 24 (Disc) | 24 (Disc) | 24 (Disc) |
X/Y-as leidingswegtype | - | Lineair | Lineair | Lineair |
Z-asrichting | - | Glijdend | Glijdend | Glijdend |
Gewicht van de machine | ton | 21.5/24/26.5/29 | 33/38/42 | 42/46/51/62 |
De lengte van de machine | mm | Vervaardiging | 7750/9750/11750 | 7750/9750/11750/13750 |
Breedte en hoogte van de machine | mm | 4030x3900 | 4740x4100 | 5140x4100 |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentrisiteit, laag lawaai, snelle gereedschapsschakeling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
