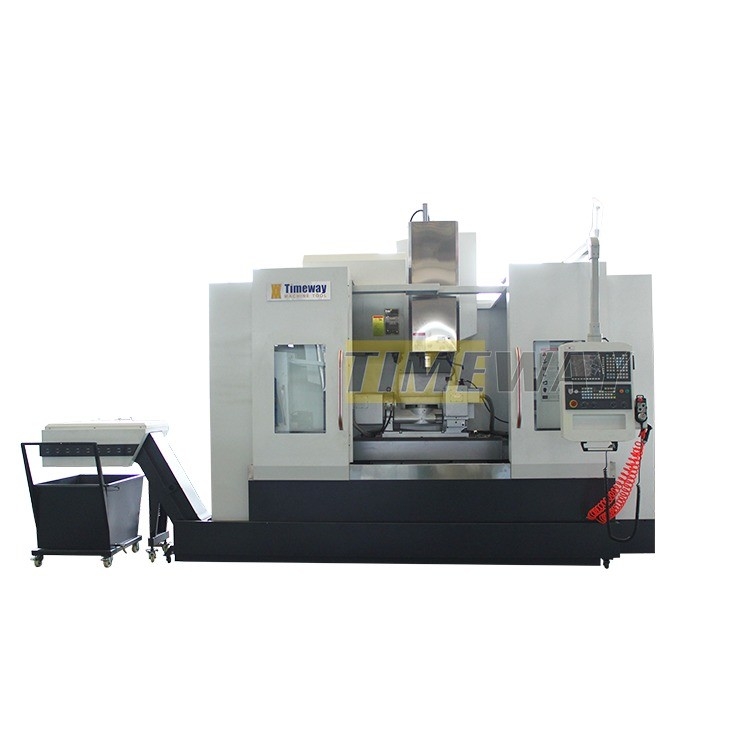

BT50 VMC1160G 4-assige CNC-freesmachine voor verticaal bewerkingscentrum
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Gewicht (T): | 6200 kg | Tafelgrootte (mm): | 1360*700 |
| CNC-besturingssysteem: | FANUC | Tabelverplaatsing (X) (mm): | 1100 |
| Tabelverplaatsing (Y) (mm): | 600 | Tabelverplaatsing (Z) (mm): | 600 |
| Positioneringsnauwkeurigheid (mm): | ±0.003 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 |
| Versnellingsbereik van de spindel ((rpm): | 0 - 8000 t/m | Max. Lijstlading (kg): | 800 kg |
| Voersnelheid (mm/min): | 0 - 3600 mm/min | Min. Tijd voor gereedschapswisseling: | 0.5 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Automatisch, concurrerende prijs, hoge nauwkeurigheid, eenvoudig te bedienen |
| Garantie: | 1 jaar | Tipe in de handel brengen: | Nieuw product 2024 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Bewerkingscapaciteit: | Middelbelasting |
| Spindelboring ((mm): | 0 | Snijmoment: | 12 Nm |
| Velociteit van de snelle voeding ((mm/min): | 0 - 2400 mm/min | Naam van het product: | Verticaal 3-assig CNC-bewerkingscentrum |
| Type machine: | Verticaal Machinaal bewerkend Centrum | Model: | VMC1160G |
| Kleur: | verzoek van de klant | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Spindel snelheid: | 8000 tpm | werktafelgrootte: | 1200*600 mm |
| Naverkoopservice: | 1 jaar | Gidstype: | X/Y:lineair;Z:schuifend |
| Laadcapaciteit: | 800 kg | ||
Productomschrijving
Beschrijving van de producten
Verticaal bewerkingscentrum met 4 assen
Tafelgrootte:1200 × 600 mm
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch- en meervoudige onderdelen oplossen.
Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
Technische parameter
Specificatie | Eenheid | VMC1160G |
Type geleidingsweg van de X/Y/Z-as | / | Lineaire geleidingsrails |
Capaciteit | ||
Vervoer op de X-as | mm | 1100 |
Vervoer op de Y-as | mm | 600 |
Z-asvervoer | mm | 600 |
Tabel | ||
Tafelgrootte | mm | 1200 × 600 |
Laadcapaciteit | kg | 800 |
T-slots (nummer/breedte/pitch) | mm | 5-18-100 |
Afstand spindel neus naar het midden van de tafel | mm | 120 tot en met 720 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 672 |
Spindelconic | / | BT1 |
Spindel snelheid | r/min | 8000 |
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 3/3/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β22/β22/β22 |
Snelvoersnelheid op de as X/Y/Z | m/min | 36/36/36 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ± 0,003/300 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ± 0,003/300 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 25 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Nitrogeenbalans |
Gewicht van de machine | kg | 6200 |
Algemene afmetingen (LxWxH) | mm | 3200 × 2560 × 2960 |
CNC-systeem | / | FANUC/MITSUBISHI |
Gedetailleerde afbeeldingen

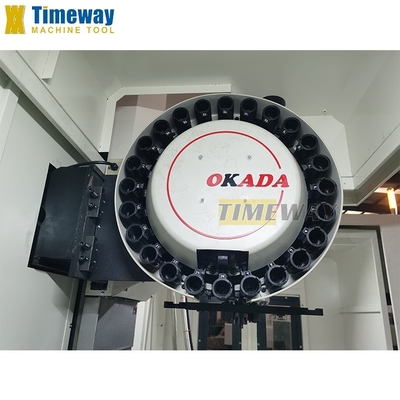

TAIWAN TOOL MAGAZINE
1- Standaard met Taiwan 24 gereedschapsmagazin, dubbele arm klemmen om een snelle uitwisseling te maken.
Werktuigwisseltijd slechts 3 seconden.
2. merk: OKADA

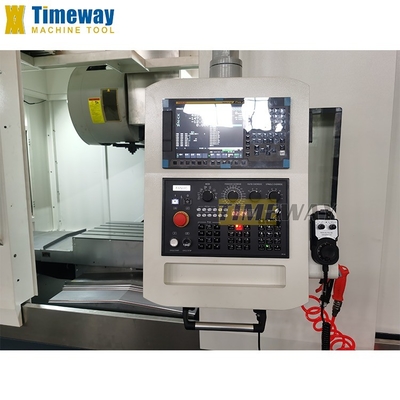

Controlesysteem
CNC-controller: KND,GSK, HNC ((China),SIEMENS, FANUC;
Verschillende CNC-systemen voor klanten om uit te kiezen.
TAIWAN PRECISIE SPINDEL
Minder trillingen, sterkere combinatie
1. Spindelconic is BT50;2. Spindel snelheid 8000rpm, kan worden vergroot tot 10000rpm of 12000rpm;
Werktafel
Het materiaal van het gietwerktuig is hoogwaardig hoogsterk gietijzer HT300, met een hoge treksterkte en een hoge dimensieprecisie.Verhoog de stijfheid en stijfheid Goed slijtvast en lange levensduur.

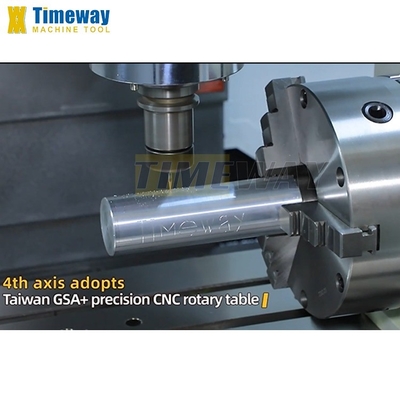

4 AXIS WRING+CNC ROTARY TABLE
4e as wring en NC draaitafel zijn optioneel.
5 AXIS WRING+CNC ROTARY TABLE
De specifieke configuratie kan worden aangepast aan de eisen van de klant.
TAIWAN PRECISIE LINEAREN
1. Taiwan hogesnelheidsrol lineaire geleidingsrail, positioneringsnauwkeurigheid kan μm-klasse bereiken
2Merk: HIWIN of PMI
2Merk: HIWIN of PMI
SCHNEIDER ELECTRICHE COMPONENTS
1. met Schneider veiligheidselektrische componenten
2. snelle stekker als standaard
Volledige omheining
Volledige behuizing is standaard.
TYPE KETEN CHIP CONVEYOR
Een ketenchipconveyor is optioneel.
Accessoires
*CNC-controller: KND,GSK, HNC (China),SIEMENS, FANUC; *24 instrumenten ATC (schijftype); * Volledige behuizing; * Spindel midden lucht ontploffing; *Werklamp; *Pilotlamp; *USB- en LAN-interface; * Handmatige pulsgenerator (MPG); *Centraal automatisch smeersysteem. *Koelsysteem. *Hottewisselaar voor elektrische kast; *Blokken en bouten; *gereedschapskist en gereedschap; * HIWIN leiderscrew; *Bedieningshandleiding ((Engels) | · 4e as wrijving · NC draaitafel · Directe aandrijving van de spindel · Circulaire koelmiddelpijp · Koelmiddel via spindel ((CTS) · Spindelolie koeler · Airconditioner voor elektrische kast · Automatisch meetsysteem · Schroefchipconveyor · Chain-type chipconveyor · Veiligheidsdeur · Olie schimmer |
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

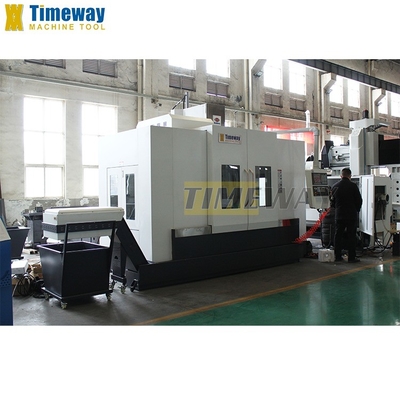

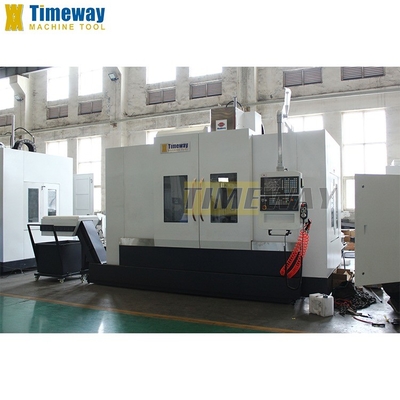

Fabrieksdisplay:
