Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

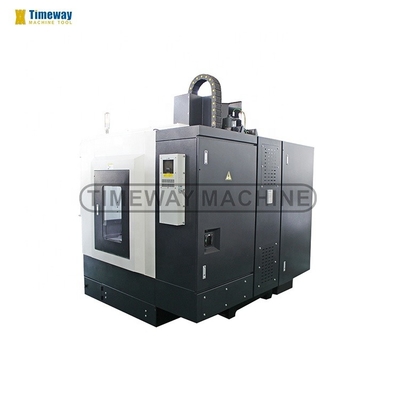

SIEMENS CNC-systeem Verticaal bewerkingscentrum voor metaalfrees binnen de TIMEWAY 3-as
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $19,999.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2400 x 1900 x 2400 mm | Gewicht (T): | 3.5 T |
| Tafelgrootte (mm): | 1000x420 | CNC-besturingssysteem: | SIEMENS |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 700 |
| Tabelverplaatsing (Y) (mm): | 450 | Tabelverplaatsing (Z) (mm): | 450 |
| Positioneringsnauwkeurigheid (mm): | ±0.01 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 7.5/11 |
| Max. Lijstlading (kg): | 400 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Concurrerende prijs | Garantie: | 12 maanden |
| Spanning: | Op verzoek van de klant | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | tabelgrootte: | 1000x420 mm |
| Aantal as: | 3 | Reizen op de X-as: | 700 mm |
| Y-as Reis: | 450 mm | Type machine: | Verticale CNC-freesmachine |
| Kleur van de machine: | Facultatief | Controlemodus: | Automatische CNC-besturing |
| Controlesysteem: | SIMENS 808D CNC-systeem | Naam van het product: | Verticaal Machinaal bewerkend Centrum |
| Sleutelwoorden: | CNC Verticaal Machinaal bewerkend Centrum | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, fabrieken voor voedsel en dranken, restaura |
| Locatie van de showroom: | Canada, Italië, Frankrijk, Duitsland, Brazilië, Peru, Rusland, Spanje, Chili, VAE, Roemenië, Oekraïn | Snel voedingssnelheid ((m/min): | Geliefd, 15/1 |
| Kerncomponenten: | Het Systeem van Siemens CNC | Haven: | De Havens van China |
Productomschrijving

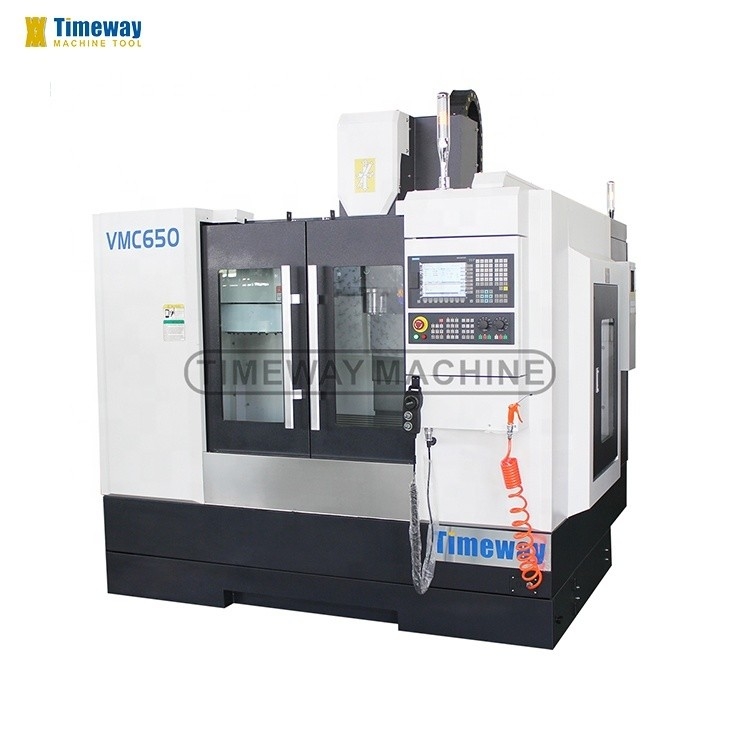

Verticaal bewerkingscentrum
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Technische parameter:
Specificatie | Eenheid | VMC650 |
Type geleidingsweg van de X/Y/Z-as | / | Glijdend geleidingsspoor |
Laadcapaciteit | kg | 400 |
T-slots (nummer/breedte/pitch) | mm | 5-18-80 |
Afstand spindel neus naar het midden van de tafel | mm | 130 tot en met 630 |
Afstand spindle centrum naar de kolom | mm | 495 |
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 2/2/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β12/β12/β22 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Stroomvoorziening | KVA | 18 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
standaardaccessoires:
optioneel accessoire:
√ FANUC 0i MF CNC-systeem √ X/Y/Z: schuifgeleider √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

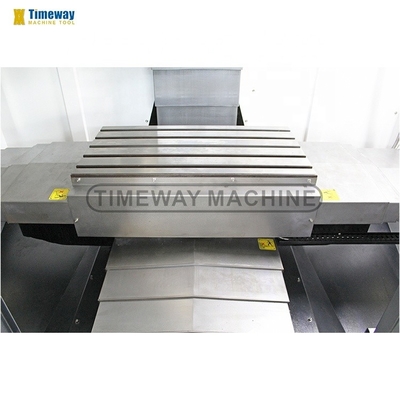

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

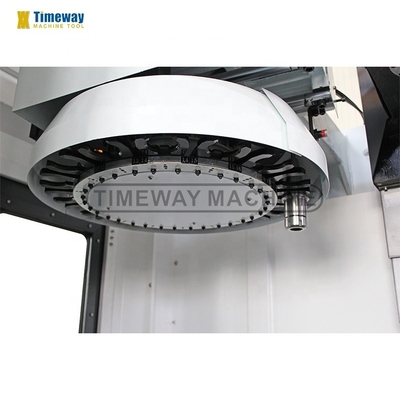

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.

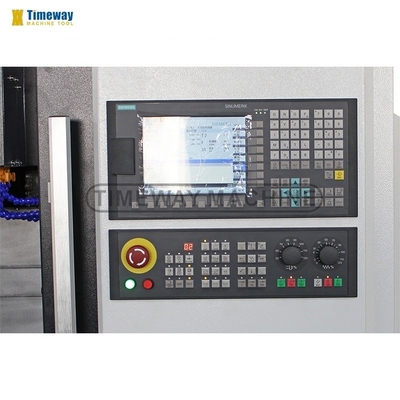

>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Positieve opmerkingen van klanten
Inleiding van het bedrijf
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Fabrieksdisplay:
Video beschrijving
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen; V: Heeft u QC of andere veiligheidsnormen voor uw machines? A: Ja,We hebben een zeer strenge kwaliteitscontrole afdeling om goede kwaliteit te garanderen.. V: Wat is het MOQ? A: 1 set (alleen sommige lage kosten machines zal meer dan 1 set) V: Hoe zit het met de betalingsvoorwaarden? A: (1) T / T met 30% vooruitbetaling,en 70% van het saldo vóór verzending2) Onherroepelijke LC bij zicht; 3) Western Union, MoneyGram, enz. V: Hoe zit het met de garantie? A: De garantieperiode is een jaar na levering.We leveren levenslang service voor de machine..
Wilt u meer details over dit product weten
