Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

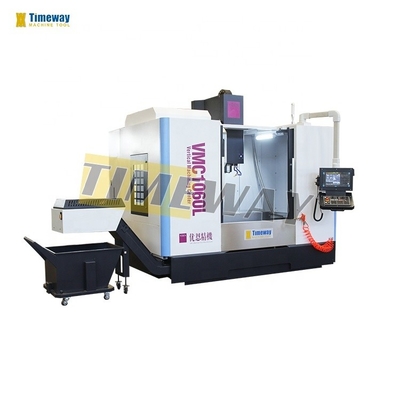

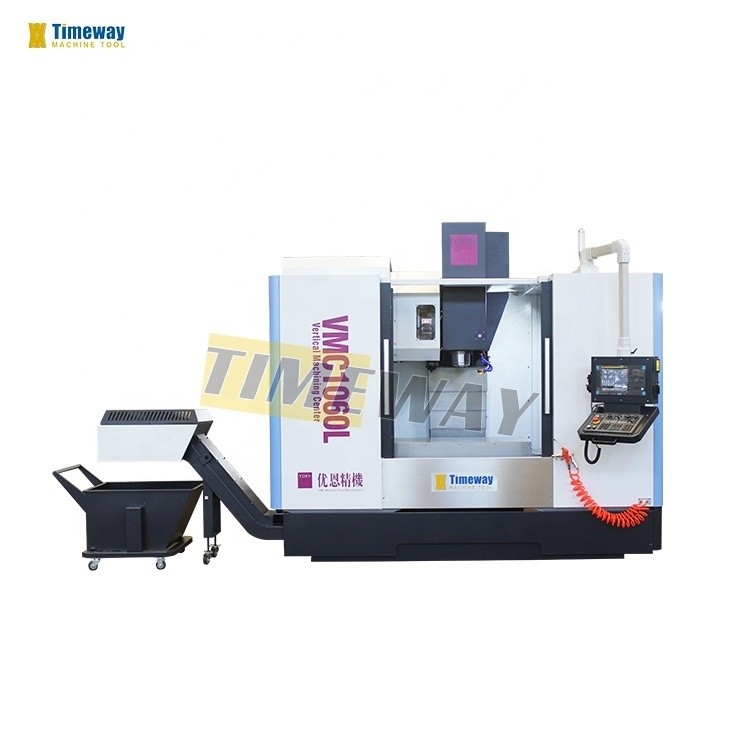

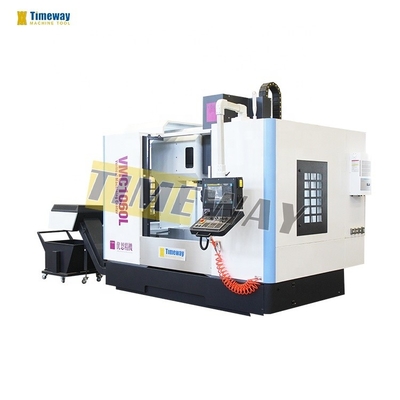

VMC-centrumfreesmachine met automatische besturingsmodus en hoge voersnelheid
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $49,999.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 3200 x 2560 x 2960 mm | Gewicht (T): | 6.3 T |
| Tafelgrootte (mm): | 1200x600 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1000 |
| Tabelverplaatsing (Y) (mm): | 600 | Tabelverplaatsing (Z) (mm): | 600 |
| Positioneringsnauwkeurigheid (mm): | ±0.008 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 11/15 |
| Max. Lijstlading (kg): | 800 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Lange levensduur | Garantie: | 12 maanden |
| Spanning: | 220 V tot 480 V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | Verticale CNC-bewerkingscentrum met grote afmetingen |
| Kleur: | Zwart wit | Controlemodus: | Automatisch |
| Controlesysteem: | FANUC 0i MF | Max. verplaatsing van tafel: | 1000/600 |
| Max. verplaatsing van het hoofdstuk: | 600 | T-groeven: | 5-18x110 |
| X/Y/Z-as spoor: | lineair spoor | Z-asrail: | Glijdend Spoor |
| Tool tijdschrift: | Werktuigen van schijftype 24 ATC | Toepasselijke sectoren: | Machinery Repair Shops, Food & Beverage Factory, Restaurant, Retail, Constructiewerken, Energie & Mi |
| Locatie van de showroom: | Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, Rusland, Spanje, Oezbekistan | Snel voedingssnelheid ((m/min): | 36/36/15 |
| Kerncomponenten: | FANUC CNC-systeem | ||
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC650L |
Type geleidingsweg van de X/Y/Z-as | / | X/Y: lineaire geleidingsrail, Z: schuifgeleidingsrail |
Capaciteit | ||
Vervoer op de X-as | mm | 1000 |
Vervoer op de Y-as | mm | 600 |
Z-asvervoer | mm | 600 |
Tabel | ||
Tafelgrootte | mm | 1200 × 600 |
Laadcapaciteit | kg | 800 |
T-slots (nummer/breedte/pitch) | mm | 5-18-110 |
Afstand spindel neus naar het midden van de tafel | mm | 120 tot en met 720 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 655 |
Spindelconic | / | BT1 - - - - - - |
Spindel snelheid | r/min | 8000 |
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 3/3/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β22/β22/β22 |
Snelvoersnelheid op de as X/Y/Z | m/min | 36/36/15 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.006 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 25 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
Gewicht van de machine | kg | 6300 |
Algemene afmetingen (LxWxH) | mm | 3200 × 2560 × 2960 |
CNC-systeem | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Standaard Taiwan hoge stijfheid precieze spindel, stabiel en laag geluid.
>> Volgens de vereiste van de klant, kunnen we 10000/12000/15000 rpm high speed spindle met olie koeler te leveren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.

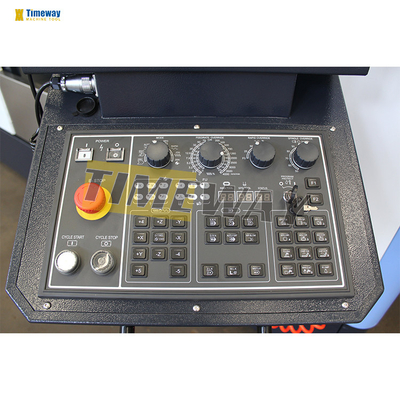

>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Standaard FANUC 0i MF CNC systeem Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest

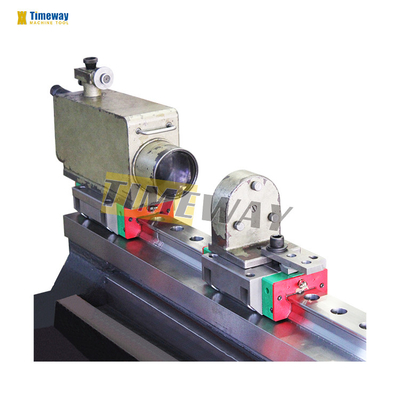

Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
