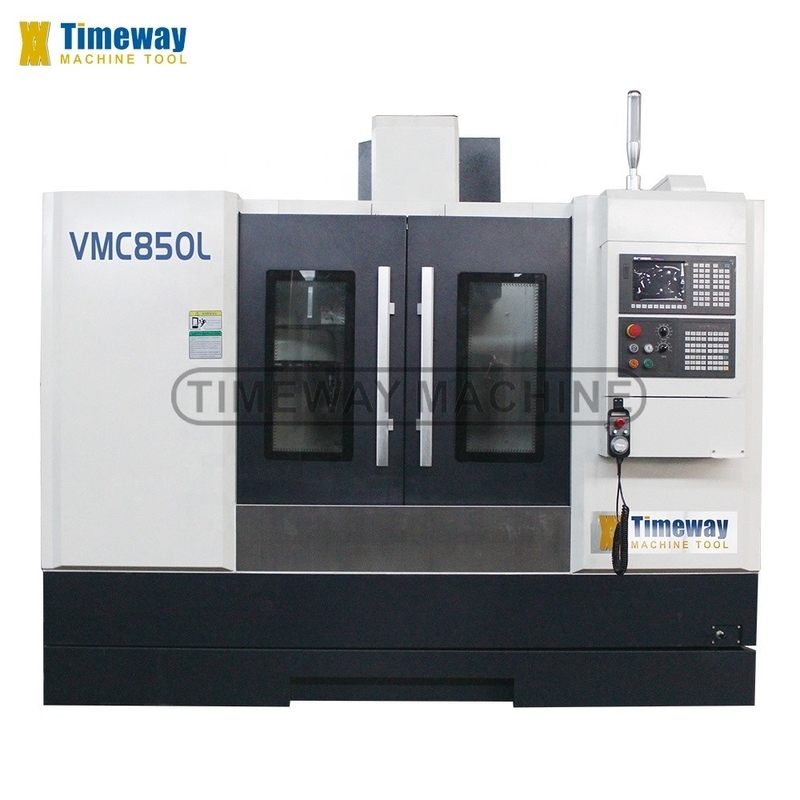

Lineaire rails CNC-verticale bewerkingsmachine met hoge precisie 3-assige freesmachines 1000x500 Tafelgrootte
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO9001, CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $35,000.00/sets 1-2 sets |
| Verpakking Details: | Houten koffer/pallet |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT1 |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 3400 x 2460 x 2960 mm | Gewicht (T): | 4.6 T |
| Tafelgrootte (mm): | 1000x500 | CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 800 |
| Tabelverplaatsing (Y) (mm): | 500 | Tabelverplaatsing (Z) (mm): | 500 |
| Positioneringsnauwkeurigheid (mm): | ±0.003 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 7.5/11 |
| Max. Lijstlading (kg): | 500 kg | Voersnelheid (mm/min): | 1 - 100000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 12 maanden |
| Spanning: | 380V/50Hz | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | op maat gemaakt | Spindel snelheid: | 8000 tpm |
| Spindelconner: | BT1verkoop van goederen | Tool tijdschrift: | Werktuigen van schijftype 24 |
| T-groeven: | 5-18-100 | X/Y type leidingen: | Lineaire rails |
| Z-type leidingen: | Glijbanen | Balanceringswijze: | Zwaar gieten |
| met een breedte van niet meer dan 50 mm: | Taiwan Hiwin | Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten |
| Plaats van de lokale dienst: | Canada, de Verenigde Staten, Italië, Frankrijk, Brazilië, Mexico, Rusland, Spanje, Chili, Oekraïne, | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, restaurant, huishoudelijk gebruik, energie en mijnbouw |
| Locatie van de showroom: | Canada, de Verenigde Staten, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje | Kerncomponenten: | CNC-systeem |
| Snel voedingssnelheid ((m/min): | 48/48/15 | Haven: | De Havens van China |
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC850L |
Type geleidingsweg van de X/Y/Z-as | / | X/Y: lineaire geleidingsrail, Z: schuifgeleidingsrail |
Capaciteit | ||
Vervoer op de X-as | mm | 800 |
Vervoer op de Y-as | mm | 500 |
Z-asvervoer | mm | 500 |
Tabel | ||
Tafelgrootte | mm | 1000 × 500 |
Laadcapaciteit | kg | 500 |
T-slots (nummer/breedte/pitch) | mm | 5-18-100 |
Afstand spindel neus naar het midden van de tafel | mm | 110-610 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 524 |
Spindelconic | / | BT1 - - - - - - |
Spindel snelheid | r/min | 8000 |
Hoofdmotorvermogen | kw | 7.5/11 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 2/2/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β12/β12/β22 |
Snelvoersnelheid op de as X/Y/Z | m/min | 48/48/15 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.006 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 20 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
Gewicht van de machine | kg | 4600 |
Algemene afmetingen (LxWxH) | mm | 2800 × 2350 × 2600 |
CNC-systeem | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

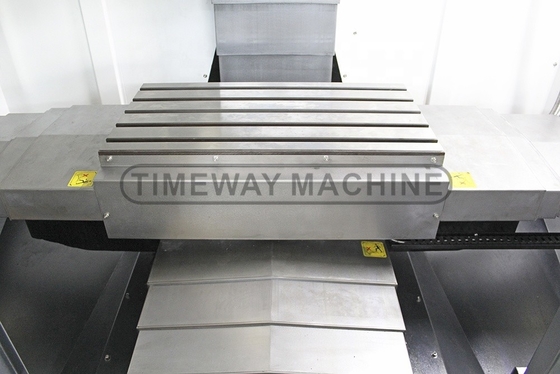

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
