VY-serie Verticaal Bewerkingscentrum Lineaire geleiding en max. Tafelbelasting tot 1000 kg
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-1 sets |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Aantal spindels: | 4 |
|---|---|---|---|
| Type: | Verticaal | Afmeting ((L*W*H): | 3585*2830*3080 mm |
| Gewicht (T): | 10 T | Tafelgrootte (mm): | 1400x700 |
| CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens, DELEM | Aantal assen: | 4 |
| Tabelverplaatsing (X) (mm): | 1300 | Tabelverplaatsing (Y) (mm): | 700 |
| Tabelverplaatsing (Z) (mm): | 650 | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 | Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m |
| Spindelmotorvermogen ((kW): | 15 | Max. Lijstlading (kg): | 1000 kg |
| Min. Tijd voor gereedschapswisseling: | 6 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Spanning: | aangepast | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Controletipe: | Automatisch |
| Controlesysteem: | FANUC 0i CNC-systeem | werktafelgrootte: | 1400*700 mm |
| Spindelsnelheid (rpm): | 6000 | Astype: | BT50 Gordel |
| Tafeltabel: | 1300/700/650 mm | Max. laden: | 1000 kg |
| Leibaan: | lineaire geleiding | Gewicht: | 10000 kg |
| Kracht: | 15/18,5kw | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, restaurants, bouwbedrijven, energie en mijn |
| Locatie van de showroom: | Peru, Rusland, Roemenië, Zuid-Afrika | Kerncomponenten: | PLC's |
| Haven: | Qingdao, China | ||
Productomschrijving

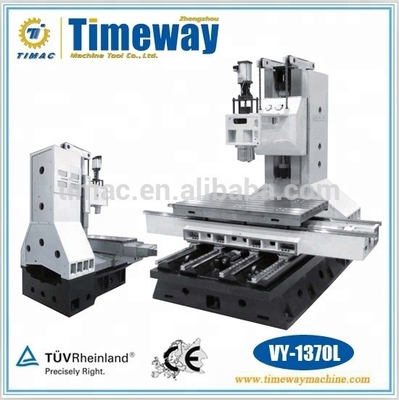

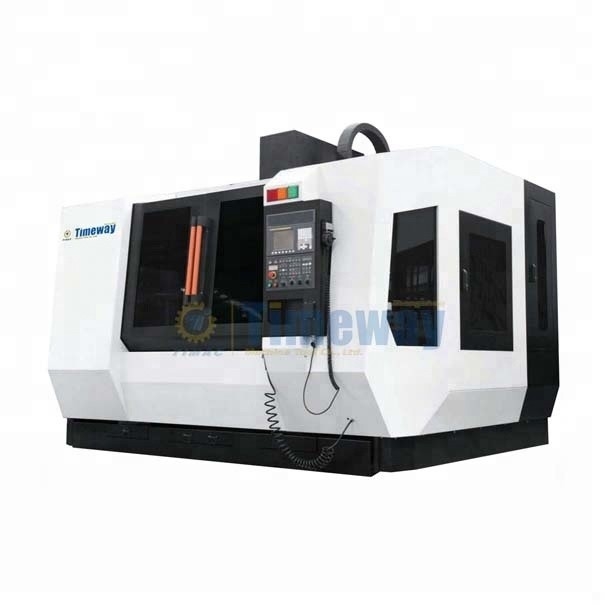

VY-serie Verticaal bewerkingscentrum met lineaire begeleiding
VY-850L VY-1060L VY-1370L VY-1690L
Samenvatting van de machine
Het verticale bewerkingscentrum van de VY-serie heeft de bewegende structuur van een lijnrijke schuiftafel, die voornamelijk wordt toegepast bij de verwerking van middelgrote en kleine ingewikkelde onderdelen.Het kan allerlei verwerkingen voltooien.Het is geschikt voor de verwerking van de onderdelen met een hoge precisie.Meerdere procedures en ingewikkelde vorm Het is de belangrijkste faciliteit in de industrieën van algemene machines, malen, axisatie, energie en verkeer.
Structuur en prestaties
1- Het bed, zadel, tafel,De kolommen en spindelbox zijn gemaakt van hoogwaardig gegoten gietijzer en hars gebonden zand en behandeld met meerdere verouderingsprocessen om de stijfheid en stabiliteit van de werktuigmachine te garanderen..
2De werktuigmachine heeft een lineaire rollgids (of een 2-assige lineaire rollgids en een 1-assige schuifgids) en de bewegende onderdelen hebben een goede dynamische respons.Garandeer de soepele lineaire beweging van elke as en realiseer het snijden met hoge precisie en hoge efficiëntie.
3.Alle assen gebruiken de met hoge koppel aangedreven, rechtstreeks aangedreven precisiescherm-noot met wisselstroomservo-motor, die van toepassing zijn op het met hoge precisie en zware werkstukken snijden.
4De kolom heeft de structuur van de haringbeen, die wordt gekenmerkt door een groot contactoppervlak, om de stabiliteit van de werktuigmachine te garanderen en de bewerkingsnauwkeurigheid en het oppervlak glad te maken.
5.De computerondersteunde techniek (CAE) toepassen om het geoptimaliseerde structuurontwerp af te ronden en de betrouwbaarheid van het werktuig te verbeteren,De definitieve methode van de definitieve methode (FEM) is gebaseerd op de wetenschappelijke analyse en optimalisatie van de ontwerpstructuur.Dit kan de stijfheid en stabiliteit van de gehele machinestructuur garanderen.
6.De tafeloppervlakte wordt met hoge frequentie gedoofd en de hardheid kan HRC45 ° bereiken om de beschadiging van de tafel tijdens het vastklemmen te verminderen.
7.De gietstukken moeten twee keer verouderd worden om de interne spanning volledig los te laten en de precisie van het werktuig te waarborgen.
8.Gebruik het Y-as met 4 lijnen van groot type om de machine-gereedschap te laten beschikken over een hoger draagvermogen en stabiliteit ((VY-1370L en anderen).
9.Standaardgordel 8000(6000) rotatiespindel die het geïmporteerde precisie-P4-lagersysteem gebruikt om het hoofdliggaam te monteren om de hoge precisie en stijfheid van de spindel te garanderen.
10.Beide uiteinden van de kogelschroef nemen de geïmporteerde PN7-niveau schroef drager lager speciaal voor CNC machine tool en ook de precisie moer voor de pretentie om de thermische vervorming te verminderen,maar het verbetert de locatie nauwkeurigheid.
11Alle leidingen en kogelschroeven gebruiken de gecentraliseerde, getimaliseerde en gemeten smeermethode, wat leidt tot een volledige en betrouwbare smeer.het hoofdsmeermiddel heeft de functie bescherming tegen oliedrukverlies.
12.Volledig afgesloten deksel en een mooi achterste ontwerp.het is geïntegreerd met de man-machine engineering en elegante en mooie modellen ontwerp om de operatie berden te verminderen en de werkdoeltreffendheid te verbeteren in eenvoudige operationele omgeving.
13.Het volledig afgesloten snelverwisselingsgereedschapsmagazin kan de veilige, betrouwbare en efficiënte verwisseling garanderen.
14De oliebeker van de ontkoppelingscilinder heeft de functie van detectie van het vloeistofniveau om de betrouwbaarheid van het ontkoppelen te garanderen.
15.Het gereedschapsmagazin is optioneel voorzien van de luchtcilinder om de stabiele druk van de luchttoevoer te garanderen en te voorkomen dat het gereedschap vast komt te zitten als gevolg van onvoldoende luchttoevoer ((optioneel).
16.De cyclische bespuiting van de spindel kan de volledige koeling tijdens de verwerking verzorgen (optioneel).
17.Het steken van het chassis zorgt voor een groot gemak voor de bedieners om het schroot te reinigen en de werkendheid te verhogen ((optioneel).
18.3-as heeft een geïmporteerde C3-precisie bolschroef.Gebruik een standaard rollgids van groot type om de draagkracht en stabiliteit te verbeteren.(VY-1370L en andere)
19Bij de montage van het verbindingsoppervlak wordt gebruikgemaakt van de techniek van de lijminspuiting, die het vermogen van de verbindingsoppervlakte aanzienlijk kan vergroten.
20De dynamische balanceringstest van de spindel kan de trillingen, het geluid en de lagerwarmte onder de hoge rotatie verminderen.
21Het ontwerp van de olie- en waterseparatie kan zorgen voor een effectieve scheiding van snijvloeistof en smeermiddel om het recyclinggebruik van snijbrandstof te garanderen.
22.De precieze schrapen van de drieassige stoel heeft geen pakketontwerp om de gladheid van de drieassige transmissie te garanderen.
23Optimale werkbaarheid van gesloten hoek en gebogen oppervlak.
Standaardconfiguratie
FANUC 0i Mate-MD CNC-systeem
FANUC 0i-MD CNC-systeem
met een vermogen van niet meer dan 50 W
Elektrische warmtewisselaar
Elektaïsche luchtconditie van de tank
Automatische smeerinrichting
Gereedschapskoudingssysteem
Snijdende klap
Spindel met beschermingssysteem voor luchtgordijnen
Testsysteem voor luchtdruk
Luchtfilterreinigingsinrichting
Luchtpistool
Verlichtingspistool
Communicatie-interface
Alarm met drie kleuren
Handwiel met elektrisch stuur
Volledig afgesloten beschermingsschild
Beschermingsschild voor de rug
Gereedschap en gereedschapskist
met een breedte van niet meer dan 50 mm
Technische documenten
Facultatieve opstelling
FANUC 0i Mate-MD CNC-systeem
FANUC 0i-MD CNC-systeem
Mitsubishi M70V CNC-systeem
SIEMENS 828D CNC-systeem
SIEMENS 840DSL CNC-systeem
BT2vloeistof
BT1vervoer van goederen
BT2vloeistof
BT1vervoer van goederen over land
met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
Gereedschapstestsysteem
Testsysteem voor het werkstuk
Elektrische tank airconditioning
Spindelolie koeler
Spindelcyclische spuit
Centrale waterontlading van de spindel
Chassis stempelsysteem
CNC-roterende tafel
Schaal van het rooster
Olie mist absorber
Waterpistool
Technische parameters
| Specificaties | Eenheden | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Tabel | Afmetingen van de tafel | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Max.belasting | kg | 500 | 800 | 1000 | 1600 | |
| T-slot (Afmeting*afstand*hoeveelheid) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Reizen | Vervoer in drie assen X/Y/Z | mm | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| Spindel | Afstand van spindel neus aan tafeloppervlak | mm | 100 tot 610 | 100-700 ((150-800) | 150-800 | 150 tot en met 900 |
| Afstand van het spindelcentrum aan het leidingoppervlak van de kolom | mm | 539 | 638 ((620) | 732 ((725) | 950(920) | |
| Spindeltype | BT1vervaardiging | BT1vervaardiging | BT2vrijheidsgordel | BT2vrijheidsgordel | ||
| Niettype | BT2vrijheid | BT2vrijheid | BT2vloeistof | BT2vloeistof | ||
| Spindel snelheid | rpm | 8000 | 8000 | 6000 | 6000 | |
| Hoofdmotorvermogen | kw | 7.5/11 | Geliefd zijn, 15/11 | 15/18.5 | 18.5/22 | |
| Voeding snelheid | Vermogen van de 3-assige motor X/Y/Z | kw | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Snelheid X | m/min | 36/48 | 36/48 | 30 | 30 | |
| De snelheid van de snelheid Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| De snelheid van de snelheid Z | m/min | 36/48(24) | 36/48(24) | 30 ((20) | 30 ((20) | |
| Snij- en voersnelheid | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Gereedschap tijdschrift (Disktype) | Gereedschapsmagazin | T | 24 uur per dag | 24 uur per dag | 24 uur per dag | 24 uur per dag |
| Max.diameter van het gereedschap*lengte/gewicht | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Werktuigwisseltijd | - Ik heb het. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Precisie (ISO) | Plaatsnauwkeurigheid X/Y/Z | mm | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015(0.018) | ||
| Herhaalde locatieprecisie X/Y/Z | mm | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Andere | Vermogen | Qua | 20 | 25 | 35 | 45 |
| Druk van de luchttoevoer | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Algemene afmetingen (lengte*breedte*hoogte) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Nettogewicht van gereedschapsmachines (ongeveer) | kg | 5500 | 7000 | 10000 | 14500 | |
