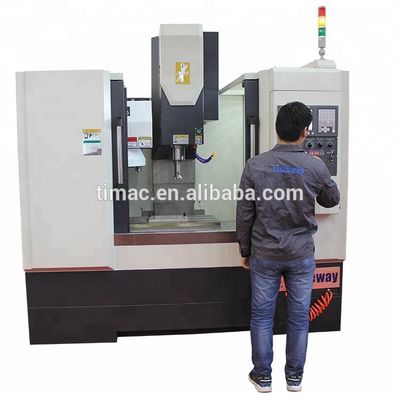

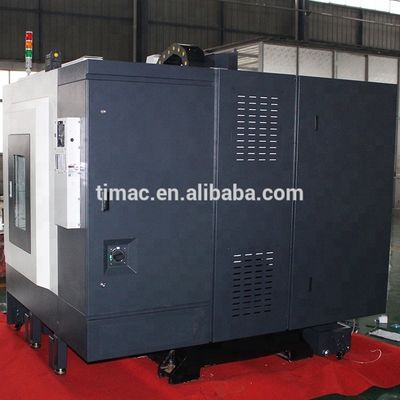

500 mm Spindle Travel VMC550 3-assige lineaire spoorverticale bewerkingscentrum CNC-machine
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Aantal spindels: | Alleenstaande |
|---|---|---|---|
| Type: | Verticaal | Afmeting ((L*W*H): | 2100x1800x2150 mm |
| Gewicht (T): | 3 T | Tafelgrootte (mm): | 320x800 |
| CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, Siemens | Aantal assen: | 3 |
| Tabelverplaatsing (X) (mm): | 550 | Tabelverplaatsing (Y) (mm): | 340 |
| Tabelverplaatsing (Z) (mm): | 500 | Positioneringsnauwkeurigheid (mm): | ±0.005 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 | Spindelmotorvermogen ((kW): | 5.5 |
| Max. Lijstlading (kg): | 350 kg | Min. Tijd voor gereedschapswisseling: | 1 |
| Capaciteit van het gereedschapsmagazin: | 12 | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Garantie: | 1 jaar | Spanning: | Zoals vereist |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | Verticaal bewerkingscentrum CNC | Controlemodus: | Volledig automatisch |
| Controlesysteem: | FANUC of SIEMENS of GSK | Werkbankgrootte: | 320 x 800 mm |
| Werkbankreis: | 550/340 mm | Verticale beweging van de spindel: | 500 mm |
| Spindel snelheid: | 0-8000 tpm | Astype: | BT2vrijheid |
| Spoorweg: | Lineair | Versnellingsversnelling op de as X/Y/Z: | 24/24/24m/min |
| Toepasselijke sectoren: | Fabriek | Locatie van de showroom: | Peru, Kenia, Colombia, Zuid-Afrika |
| Kerncomponenten: | Lagers | ||
Productomschrijving
3-assig lineair rail verticaal bewerkingscentrum CNC-machine

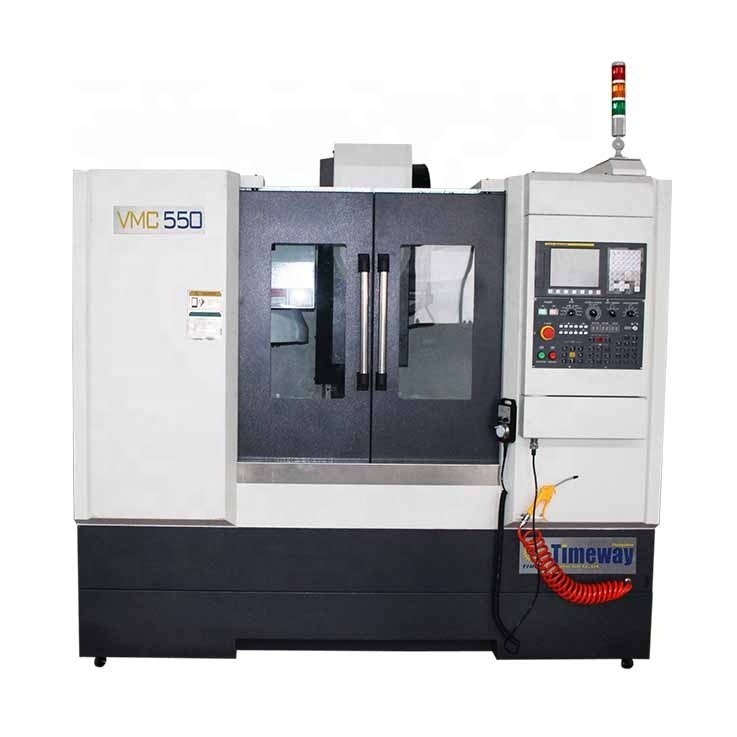

VMC550
|
| Kenmerken: |
| • In alle fasen, van het ontwerp van de fundering tot de garantie van een continue bewerking met hoge snelheid en precisie, wordt de structuur van de werktuigmachine met ANSYS geanalyseerd. • Om een uitstekende buigstijfheid van de werktuigmachine te garanderen, wordt een simulatietoets uitgevoerd voor de vervorming die ontstaat wanneer het middelpunt van de werktuigmachine belast wordt. |

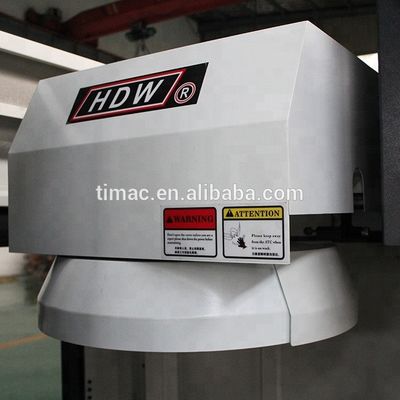

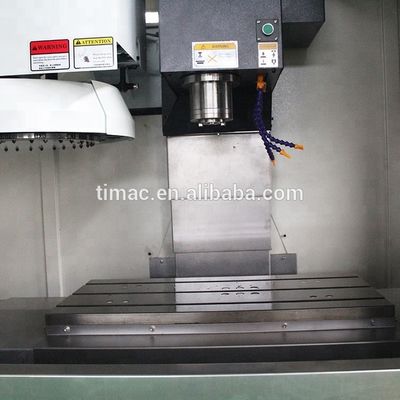

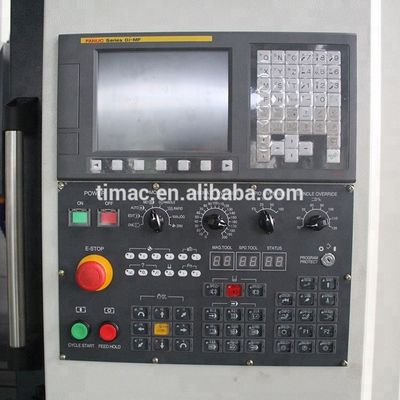

| Beelden van functieonderdelen | |
| |
|
|
|
Technische parameter:
| Specificatie | Eenheid | VMC550 |
| Grootte van de werktafel ((LxWxH) | mm | 800x320 |
| T-slot ((Aantal/breedte/afstand) | mm | 3-14-110 |
| Max. gewicht van de werktafel | kg | 350 |
| Vervoer op de X-as | mm | 550 |
| Vervoer op de Y-as | mm | 340 |
| Z-asvervoer | mm | 500 |
| Afstand spindle centrum naar de kolom | mm | 390 |
| Afstand spindel neus naar werktafel | mm | 100 tot 600 |
| Spindelconic | - | BT2vrijheid |
| Spindel snelheid | rpm | 8000 |
| X-as snelle toevoer snelheid | mm/min | 24000 |
| Snelvoersnelheid op de Y-as | mm/min | 24000 |
| Z-as snelle toevoer snelheid | mm/min | 24000 |
| ATC-type | - | karrousel |
| ATC-station | stuks | 12 |
| Max. gewicht van het gereedschap | kg | 8 |
| Max. werktuigdiameter | mm | 90 |
| Max. lengte van het gereedschap | mm | 300 |
| Tijd voor gereedschapswisseling | sec. | 7/60HZ |
| Spindelmotorvermogen | kw | 5.5 |
| X-asservo-motorvermogen | Nm | 6 |
| Servomotorvermogen op de Y-as | Nm | 7.7 |
| Vermogen van de servomotor op de Z-as | Nm | 10 |
| Positioneringsnauwkeurigheid | mm | ± 0,005/300 |
| Precies van de herpositionering | mm | ±0.003 |
| Algemene afmetingen (LxWxH) | mm | 2100x1800x2150 |
| Gewicht van de machine | kg | 3000 |
