Standaard uitgerust met een B-as (NC-roterende tafel) die de verwerking vereist.
De structuur van het horizontale bewerkingscentrum van HMC kanDe werkstukken worden in drie soorten onderverdeeld: positief T-type, omgekeerd T-type en kruistype.
 |

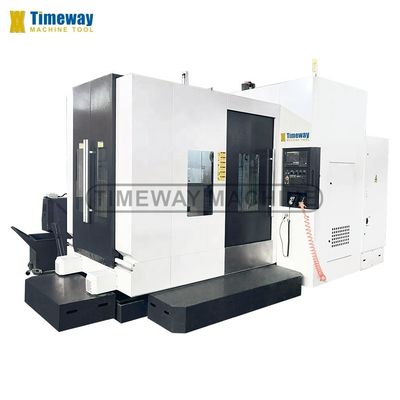

24 Gereedschapsmagazin Capaciteit Hoog nauwkeurig Vier-assig CNC horizontaal bewerkingscentrum
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $75,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket of op verzoek van de klant |
| Levering vermogen: | 300 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 4860 x 3600 x 3460 mm | Gewicht (T): | 12 T |
| Tafelgrootte (mm): | 630x630 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 4 | Tabelverplaatsing (X) (mm): | 1100 |
| Tabelverplaatsing (Y) (mm): | 800 | Tabelverplaatsing (Z) (mm): | 1100 |
| Positioneringsnauwkeurigheid (mm): | ±0.008 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 6000 t/m | Spindelmotorvermogen ((kW): | 15/18.5 |
| Max. Lijstlading (kg): | 1500 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 5 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Flexible productie | Garantie: | een jaar |
| Spanning: | 380V/50Hz of op volgorde | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | op maat gemaakt | werktafelgrootte: | 630X630mm |
| Roterende werktafel: | 1° of 0,001° | T-groeven: | 5-18-100 |
| Capaciteit van het gereedschapsmagazin: | 24gereedschap | ATC Werktuigdiameter: | 112/200 mm |
| Luchtverkeerscontrole Werktuiglengte: | 300 | Gewicht van het ATC-gereedschap: | 18 kg |
| Tijd voor het wijzigen van instrumenten: | 5sec | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, energie en mijnbouw, reclamebedrijf |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, | Kerncomponenten: | FANUC |
| Snel voedingssnelheid ((m/min): | 24/24/24 | Haven: | De Havens van China |
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
Het horizontale bewerkingscentrum van de HMC-serie is een CNC-horizontaal bewerkingscentrum dat wordt bestuurd door CNC (computer numerieke besturing en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | HMC630 |
Machinestructuur | / | Positief T-type |
Capaciteit | ||
Vervoer op de X-as | mm | 1100 |
Vervoer op de Y-as | mm | 800 |
Z-asvervoer | mm | 1100 |
Tabel (as B) | ||
Vermogen van de motor om de aandrijving te vergroten | / | Bis22 |
Tafelgrootte | mm | 630 × 630 |
Tabelnummer | stuks | 1 |
Indexering van tabellen | ° | 1°×360 |
T-slots (nummer/breedte/pitch) | / | 5-18-100 |
De snelheid van de tafelrotatie | rpm | 16.6 |
Laadcapaciteit | kg | 1500 |
Vergrendelingskracht (35 kg / cm2) | Gewicht van het product | 5000 |
Spindel | ||
Afstand spindle centrum naar tafel | mm | 50 tot en met 850 |
Afstand spindel neus naar het midden van de tafel | mm | 125-1225 |
Spindelconic | / | BT1 - BT2 |
Spindel snelheid | rpm | 6000 |
Hoofdmotorvermogen | kw | 15/18.5 |
3 assen (X/Y/Z) | ||
Servomotor met X/Y/Z-as (FANUC) | / | Biologische stoffen |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/24 |
X/Y/Z-as spoortype | - | X/Z: lineair/Y: glijdend |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.005 |
Positiekennis van de B-as | " | ± 10" |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 5 |
Max. gewicht van het gereedschap | kg | 18 |
Max. werktuigdiameter | mm | Φ112/Φ200 |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 40 |
De luchtdruk vereist | kg/cm2 | 8 |
Gewicht van de machine | kg | 12000 |
Algemene afmetingen (LxWxH) | mm | 4860 × 3600 × 3460 |
CNC-systeem | / | FANUC |
√ FANUC 0i MF CNC-systeem √ X/Z: lineaire geleidingsrails, Y: schuifgeleidingsrails √ Taiwan BT50 spindel, 6000 tpm √ Taiwan NC draaitafel (as B) √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

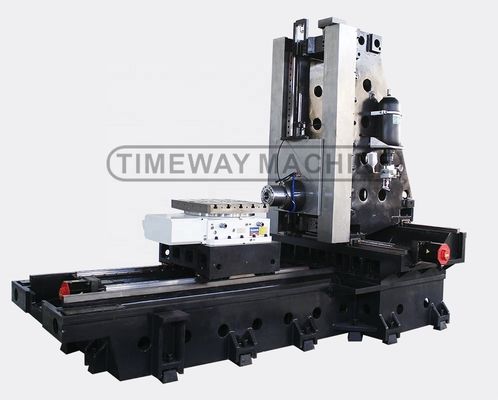

>> Aannemt positieve T-type machine structuur.
>> X/Z-as adopteert Taiwan HIWIN heavy-load Roller lineaire geleidingsrails en HIWIN kogelschroef.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.Ik heb het niet gedaan. Ik heb het niet gedaan.

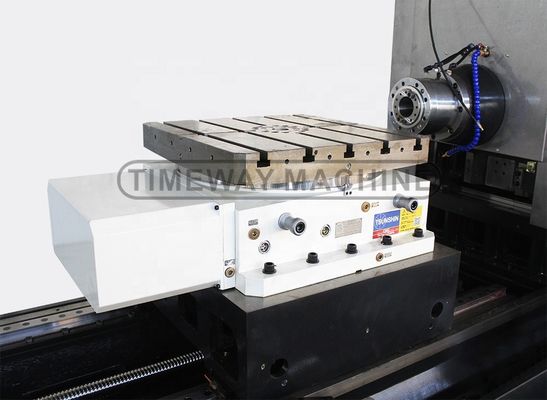

>> B-as: Taiwan 1° NC draaitafel standaard, klant kan kiezen 0.001° NC draaitafel.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

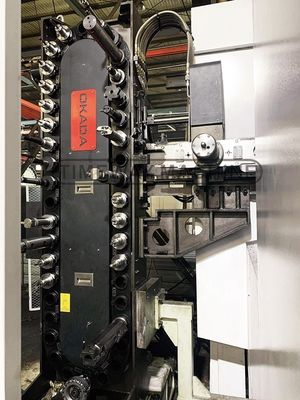

>> Kies Taiwan BT50 kettinggereedschapsmagazin (40tools ATC), methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC horizontale bewerkingscentrum.
>> Japan FANUC CNC-systeem is standaard.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
