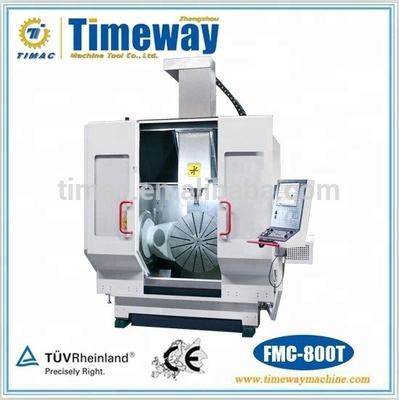

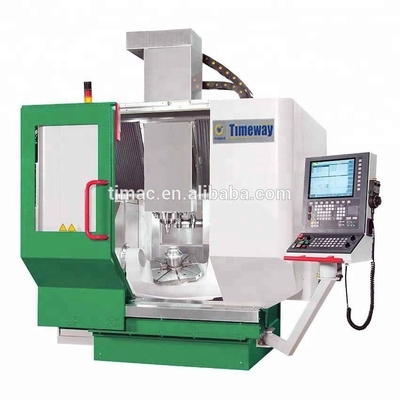

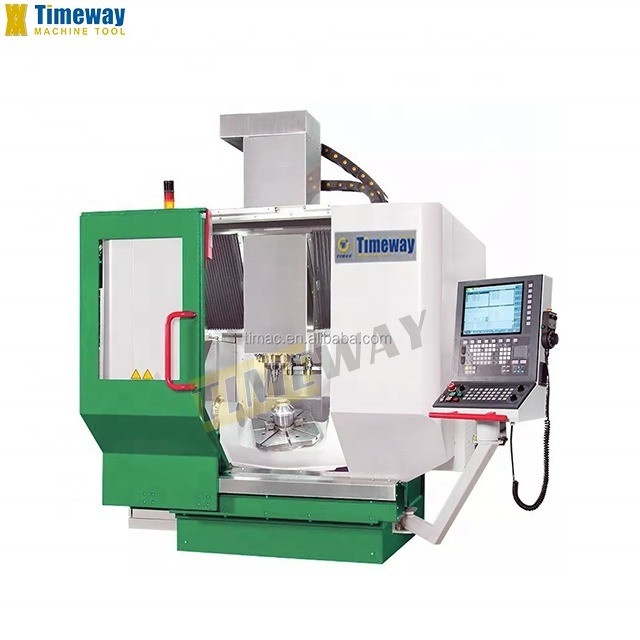

800 mm Tafelvervoer Vijfassig verticaal CNC-bewerkingscentrum voor kleine batchproductie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $280,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 100 sets per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | andere |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2660*4655*2650 mm | Gewicht (T): | 12 T |
| CNC-besturingssysteem: | FANUC | Aantal assen: | 5 |
| Tabelverplaatsing (X) (mm): | 800 | Tabelverplaatsing (Y) (mm): | 650 |
| Tabelverplaatsing (Z) (mm): | 450 | Positioneringsnauwkeurigheid (mm): | ±0.012 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 | Spindelmotorvermogen ((kW): | 15,5 kW |
| Max. Lijstlading (kg): | 8 kg | Min. Tijd voor gereedschapswisseling: | 6 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Garantie: | 1 jaar | Spanning: | 380V/50Hz |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| worktable diameter: | 650 mm | Max. Gewicht van het werkstuk: | 1000 kg |
| Spindel snelheid: | 16000 t/min | A-as rotatiehoek: | -130 graden tot +130 graden |
| Reizen op de as X/Y/Z: | 800*650*450 mm | A-as snelheid: | 30 rpm |
| C-as snelheid: | 600 t/min | Gewicht: | 12000 kg |
| Kracht: | 15.5kw (spindel) | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Locatie van de showroom: | Italië, Peru, Indonesië, Mexico, Rusland, Thailand, Chili, Colombia, Zuid-Afrika, Australië | Kerncomponenten: | Motor |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
1Verbeterd portierframework en het hele machineconstructieontwerp.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
Specificaties | Specificaties | Eenheid | FMC-600 | FMC-600T (met draaien) | |
Capaciteit | Max. draaiende diameter van het werkstuk | mm | Φ800 | Φ800 | |
Max. freesbreedte | mm | 800 | 800 | ||
Max. freeshoogte | mm | 420 | 420 | ||
De diameter van de werktafel | mm | Φ650*540 | Φ650 | ||
Max. gewicht van het werkstuk | kg | 1000 | 1000; 500 (omdraaien) | ||
Reizen | Vervoer op de as X/Y/Z | mm | 800/650/450 | 800/650/450 | |
A-as rotatiehoekbereik | ° | -130°- +130° | -130°- +130° | ||
C-as rotatiehoekbereik | ° | Alle hoeken | Alle hoeken | ||
Spindel | Max. spindelkoppel | N.m. | 42/62 | 42/62 | |
Max. spindel snelheid | rpm | 16000 | 16000 | ||
Nominaal vermogen van de spindelmotor | kw | 15.5 | 15.5 | ||
Typ van gereedschapsstaaf | HSK-A63 | HSK-A63 | |||
Gereedschapscentrum uit het water | Facultatief | Facultatief | |||
Spindelrichting | - Ja, dat klopt. | - Ja, dat klopt. | |||
Positioneringsslot | - Nee, niet echt. | - Ja, dat klopt. | |||
A-as | Type aandrijving | Direct aandrijven door een koppelmotor | Direct aandrijven door een koppelmotor | ||
Het koppel van de aandrijving S1/S6 | N.m. | 1880/3480 | 1880/3480 | ||
C-as | Type aandrijving | Direct aandrijven door een koppelmotor | Direct aandrijven door een koppelmotor | ||
Het koppel van de aandrijving S1/S6 | N.m. | 860/1620 | 860/1620 | ||
Max. voersnelheid | X/Y/Z-as | m/min | 48; 60 | 48; 60 | |
A-as | rpm | 30 | 30 | ||
C-as | rpm | 80 | 600 | ||
Min-instellingseenheid | X/Y/Z-as | Ik heb het gedaan. | 1; 01 | 1; 01 | |
C-as | ° | 00,001°; 0,0001° | 00,001°; 0,0001° | ||
Volledige controle in gesloten kring | X/Y/Z-as | Standaard | Standaard | ||
A/C-as | Standaard | Standaard | |||
Positioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 8; 5 | 8; 5 | |
A/C-as | " | 8; 5 | 8; 5 | ||
Repositioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 5; 3 | 5; 3 | |
A/C-as | " | 5; 3 | 5; 3 | ||
Gereedschapsmagazin | Capaciteit | 32 | 32 | ||
Max. diameter van het gereedschap | mm | Φ80 | Φ80 | ||
Max. lengte van het gereedschap | mm | 300 | 300 | ||
Max. gewicht van het gereedschap | kg | 8 | 8 | ||
Aanhangsel | draadloos werkstuk meetkop | Ik heb het gedaan. | ±3 ((Repositioneringsnauwkeurigheid) | ||
Gereedschapsinstelling | Ik heb het gedaan. | ±3 ((Repositioneringsnauwkeurigheid) | |||
Gewicht van de machine | N.W. | kg | 12000 | 12000 | |
CNC-systeem | Model | GNC61 CNC-systeem | |||
