* De machine is geschikt voor de verwerking van grote, dunne en zware onregelmatige werkstukken; geen fout van de ronde vorm van het werkstuk als gevolg van traagheidsgewicht, zodat de ronde vorm van het werkstuk nauwkeurig is.Door het gewicht van het werkstuk, zodat het werkstuk en de bevestiging kunnen zorgen voor een gesloten, korte laad- en lostijd en stabiliteit van het werkstuk.
* De zuil, balk en ramleiding worden na het blussen geslepen, hebben een super slijtvastheid en verlengen de levensduur; uniek geheel afgesloten schild voorkomt schroot en koelmiddel spatten,het bereiken van milieubeschermingsdoeleinden.
 |

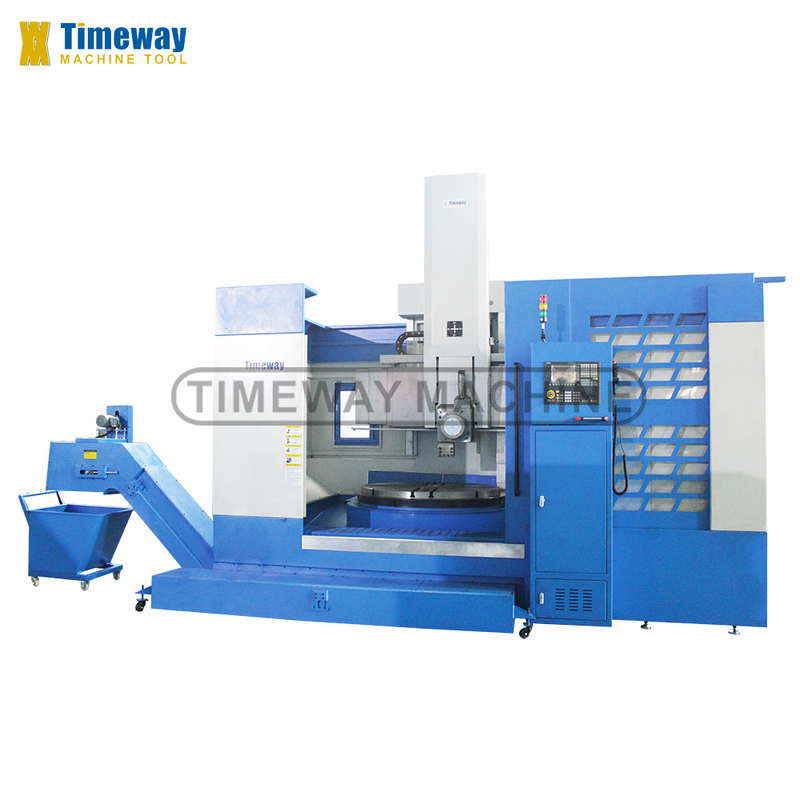

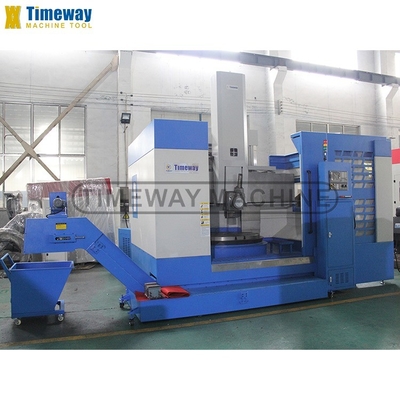

Verticale draaibank met hoge precisie met een enkele kolom met FANUC Siemens CNC-controller
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac/Timeway |
| Modelnummer: | VLK1600E |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $12,000.00/pieces 1-2 pieces |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 1600 |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Max. Gewicht van Werkstuk (kg): | 8000 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 1030 mm | Vervoer (Z-as) ((mm): | 1000 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.002 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 |
| Afmeting ((L*W*H): | 5510*3925*4600 mm | Spanning: | 380V/420V/440V |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 15000 | Garantie: | 1 jaar, van één jaar |
| Belangrijkste verkooppunten: | Automatische, concurrerende prijs, hoog veiligheidsniveau, hoge nauwkeurigheid, energiebesparing, du | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Versnellingsbereik van de spindel ((rpm): | 2 - 200 t/m | Reis (y-As) (mm): | 1600 mm |
| Spindelconner: | BT1 BT1 BT2 BT3 BT4 | Snijmoment: | 17.5 N.m |
| Velociteit van de snelle voeding ((mm/min): | 0.1 - 2000 mm/min | Voersnelheid (mm/min): | 0.1 - 500 mm/min |
| Min. Tijd voor gereedschapswisseling: | 0,7 | CNC of niet: | CNC Draaibankmachine |
| Naam van het product: | Verticale draaibank met een enkele kolom | Productsoort: | Verticale Cnc Machine |
| Model: | VLK1600E | Max.schommeldiameter: | 1600 mm |
| Max. Draaiende Diameter: | 1600 mm | Max. hoogte: | 1400 mm |
| Laadcapaciteit: | 8000 kg | Hoofdmotorvermogen: | 37 kW |
Productomschrijving
Beschrijving van de producten
Verticale CNC-draaibank met één kolom
VLK800E VLK1250E VLK1600E
Samenvatting van de machine
Accessoires
* Automatisch smeersysteem * Volledig afgesloten schild * Elektrische kast met airconditioning * Precieze olie koeler * SIEMENS 808D * Automatische chip verwijdering ((zij verwijdering) | * SIEMENS 828D * FANUC 0i-TF * speciale armaturen |
Specificatie
Specificaties | Eenheid | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. schommeldiameter | mm | 950 | 1250 | 1600 | 2000 | |||
Max. draaidiameter | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hoogte van het werkstuk | mm | 800 | 1000 | 1000 | 1250 | |||
Max. gewicht van het werkstuk | kg | 2000 | 5000 | 8000 | 12000 | |||
Hoofdmotorvermogen | kw | 22 | 22 | 30 | 37 | |||
Diameter van de werktafel | mm | 800 | 1010 | 1400 | 1800 | |||
Max. koppel van de werktafel | KN.m. | 10 | 17.5 | 25 | 32 | |||
Versnellingsbereik van de werktafel | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Aantal gereedschapsplaatsen | stuks | 4 | 4 | 4 | 4 | |||
Stuk van de werktuigstaaf van het externe draaitool | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Type aandrijving | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
Grootte van de X-asspeld (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Grootte van de bolschroef op de Z-as (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Vervoer op de X-as | mm | -20~550 | -20 tot 800 | -20~1030 | -20~1150 | |||
Z-asvervoer | mm | 650 | 650 | 800 | 800 | |||
Voerbereik ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Snelvoersnelheid | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-systeem | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Servomotorkoppel ((X/Z) | N.m. | 11/11 | 11/11 | Gezondheid, 15/11 | Gezondheid, 15/11 | |||
Vermogen | Qua | 30 | 37 | 45 | 52 | |||
Nettogewicht van de machine | kg | 8500 | 11000 | 14500 | 18500 | |||
Afmetingen van de machine (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
met een vermogen van niet meer dan 10 kW | - | Kettingtype | Kettingtype | Kettingtype | Kettingtype | |||
Standaard | - | Automatisch smeersysteem, volledig gesloten afscherming, airconditioning, olie koeler | ||||||
Facultatief | - | SIEMENS 828D, FANUC 0i-TF, speciale armature | ||||||
Detail van de machine
1De serie CNC-verticale draaibank met één kolom is ontworpen door gebruik te maken van moderne geavanceerde ontwerp- en fabricagetechnieken en CAD-optimalisatiedesignmethode.Het gebruik van het nieuwste ontwerpconcept en het uitrusten met binnenlandse en buitenlandse geavanceerde functies. 2. Realiseer sterk snijden op de structuur prestaties, de werktafel overgewicht belasting, machine hoge dynamische en statische stijfheid, alle beweging veiligheid en stabiliteit,lange levensduur en hoge verwerkingsefficiëntieDe machine is geschikt voor het snelle snijwerk van staal en carbide, het verwerken van werkstukken van alle ijzer- en niet-ijzermetalen en van sommige niet-metalen.De machine kan het proces van ruw en afwerking draaien binnen en buiten cilinder voltooienDe machine bestaat hoofdzakelijk uit een kolom, een werktafel, een balk, een verticale werktuigpost, een hoofdversnellingsbak, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel en een werktafel met een verticale werktafel.Beam lifting mechanisme, verticaal gereedschapsvoedermechanisme, beschermingsapparaat voor de straalgeleiding, volledige machine, volledig behuizing, elektrisch systeem, hydraulisch systeem, koelsysteem, enz.
Kolom
De kolom heeft het optimalisatieontwerp van
een doosvormige structuur en een redelijke indeling van het verstijfmiddel,
om de goede thermische stabiliteit te realiseren, hoge
de sterkte en hoge stijfheid.
gebruikt slijpwerk na het afdoen om slijtage te verbeteren
De geleidingen van het voertuig moeten in overeenstemming zijn met de voorschriften van het voertuig.
het gebruik van roestvrij staal afdichting dekking voor bescherming
en het corrosiepercentage verminderen.
een doosvormige structuur en een redelijke indeling van het verstijfmiddel,
om de goede thermische stabiliteit te realiseren, hoge
de sterkte en hoge stijfheid.
gebruikt slijpwerk na het afdoen om slijtage te verbeteren
De geleidingen van het voertuig moeten in overeenstemming zijn met de voorschriften van het voertuig.
het gebruik van roestvrij staal afdichting dekking voor bescherming
en het corrosiepercentage verminderen.
Werktafelbasis
De basis van de werktafel heeft een hoge sterkte en een hoge
stijf gietijzermateriaal, om de stabiliteit en
Het absorbeert trillingen.
structuur, overwinnen van de spindeltemperatuur stijging
effect op de bewerkingsnauwkeurigheid.
De spindel is uitgerust met een spindelencoder, om
Een constant lineair snijvermogen.
stijf gietijzermateriaal, om de stabiliteit en
Het absorbeert trillingen.
structuur, overwinnen van de spindeltemperatuur stijging
effect op de bewerkingsnauwkeurigheid.
De spindel is uitgerust met een spindelencoder, om
Een constant lineair snijvermogen.
Werktafel
De werktafel is voorzien van een stevig gietijzermateriaal met een hoge sterkte, waardoor de stabiliteit wordt verbeterd en trillingen worden geabsorbeerd.
werktafel en werktafelbasis en motorscheiding,
de maximale grenswaarde wordt verlaagd, afhankelijk van de V-type gordel aandrijving;
de trillingen van de motorwarmte hebben een directe invloed op de
bewerkingsnauwkeurigheid.
de maximale grenswaarde wordt verlaagd, afhankelijk van de V-type gordel aandrijving;
de trillingen van de motorwarmte hebben een directe invloed op de
bewerkingsnauwkeurigheid.
Elektrische kast
Elektrische kast geplaatst rechtstreeks in de kolom, zodat de structuur is compacter, ruimte besparen.De verbinding van de elektrische kast met bed nemen de speciale kabel verbinding.
Elektrische kast is uitgerust met airconditioning, veiligheid en standaard, om te zorgen voor de controller constante temperatuur, de stabiliteit van de controller.
Elektrische kast is uitgerust met airconditioning, veiligheid en standaard, om te zorgen voor de controller constante temperatuur, de stabiliteit van de controller.
Beam
De lichtstraal heeft een zeer hoge slijtvastheid na
het afdoen en slijpen, zodat langdurige stabiliteit en een hoge bewerkingsnauwkeurigheid worden gewaarborgd.
Horizontale geleidingsbaan breedte groot met brede geleidingsstructuur, kogelschroef in het midden van de geleidingsbaan grondig het probleem van aandrijving koppel op te lossen, de geleidingsbaan neemt de paster geleidingsbaan,goede seismische prestaties, grote laadcapaciteit, lagere wrijvingscoëfficiënt.
Bij het opheffen van de balk worden twee klempunten gebruikt om de nauwkeurigheid van de opheffingsbalk te waarborgen.
het afdoen en slijpen, zodat langdurige stabiliteit en een hoge bewerkingsnauwkeurigheid worden gewaarborgd.
Horizontale geleidingsbaan breedte groot met brede geleidingsstructuur, kogelschroef in het midden van de geleidingsbaan grondig het probleem van aandrijving koppel op te lossen, de geleidingsbaan neemt de paster geleidingsbaan,goede seismische prestaties, grote laadcapaciteit, lagere wrijvingscoëfficiënt.
Bij het opheffen van de balk worden twee klempunten gebruikt om de nauwkeurigheid van de opheffingsbalk te waarborgen.
Spindel-eenheid
De werktafel maakt gebruik van een geïntegreerde, hoge stijfheid, hoge precisie en korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Elektrische gereedschapspost met vier stations
Hoog positioneel accuraat, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.
Voedereenheid
De horizontale voeding ((X-as) en de verticale voeding ((Z-as) worden aangedreven door een wisselstroomservomotor via de kogelschroef die de versnellingsreductie aandrijft.de reducer en de schroef door de flexibele koppeling, hoge transmissie-efficiëntie, kleine transmissiefout, hoge transmissieprecisie.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>De werktafel maakt gebruik van een geïntegreerde spindelstructuur met een hoge stijfheid, hoge precisie en een korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Klanten kunnen kiezen uit FANUC, SIEMENS of KND, andere CNC-systemen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Volgens de speciale eisen, de hele machine dekking, chip vervoerder.
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

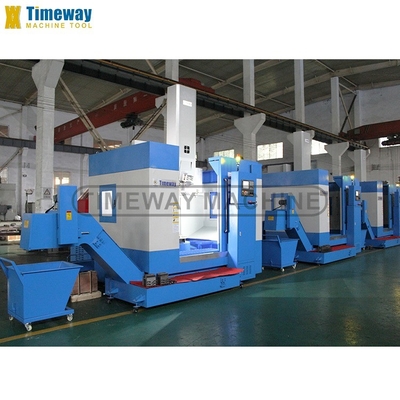

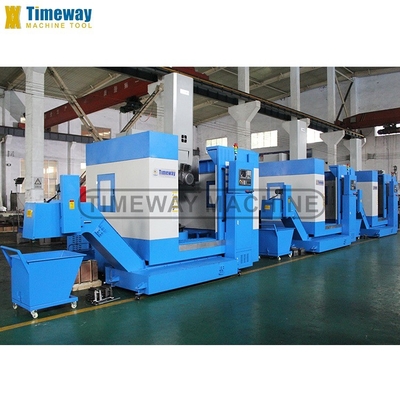

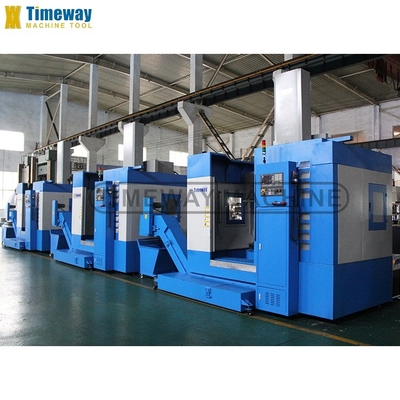

Fabrieksdisplay:
