Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

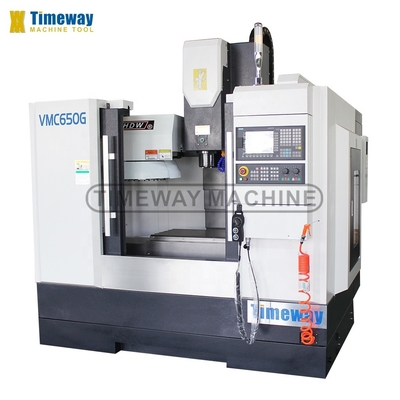

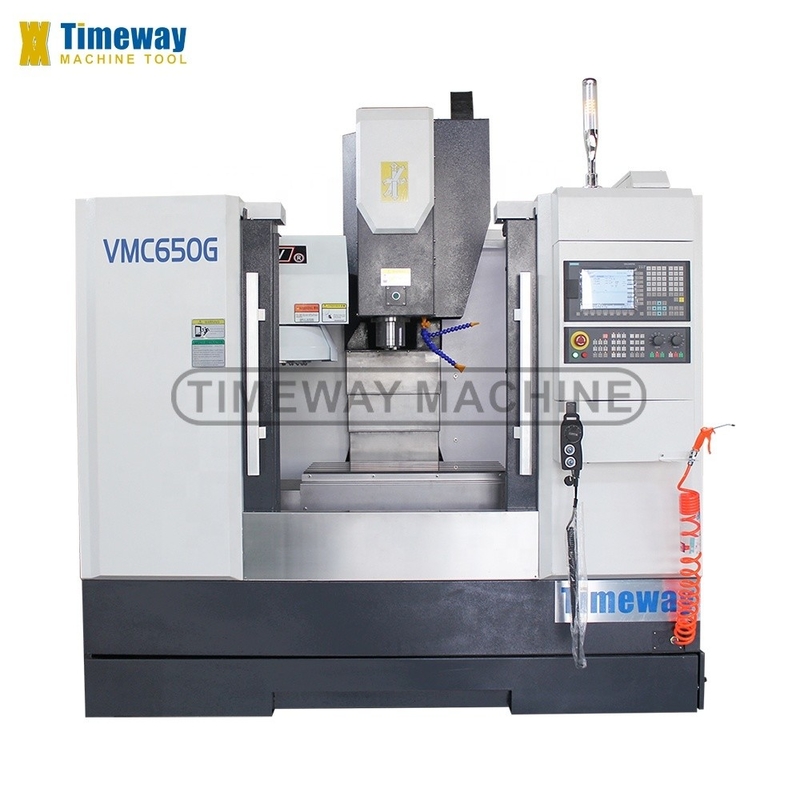

Timeway's toonaangevende 3-assige verticale freescentrum met 1-8000 r.p.m. Spindel snelheid
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten doos of houten pallet |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2400 x 1900 x 2400 mm | Gewicht (T): | 3.5 T |
| Tafelgrootte (mm): | 1000x420 | CNC-besturingssysteem: | SIEMENS |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 700 |
| Tabelverplaatsing (Y) (mm): | 450 | Tabelverplaatsing (Z) (mm): | 450 |
| Positioneringsnauwkeurigheid (mm): | ±0.003 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 7.5/11 |
| Max. Lijstlading (kg): | 400 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Garantie: | 1 jaar |
| Spanning: | aangepast | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | Volgens klant | Spindel snelheid: | 6000 rpm |
| werktafelgrootte: | 900 x 250 mm | Werktafel reizen: | 450*260*380 mm |
| Spindelconner: | BT30 | Tool tijdschrift: | 10 Hulpmiddelen |
| Positioneringsnauwkeurigheid: | 0.02 mm | Herhaling van de positie-nauwkeurigheid: | 0.01 mm |
| CNC-systeem: | GSK CNC-systeem of andere | Toepasselijke sectoren: | Machinery Repair Shops, Food & Beverage Factory, Home Use, Printing Shops, Construction Works, Energ |
| Locatie van de showroom: | Canada, de Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje, Chili, | Snel voedingssnelheid ((m/min): | 48/48/48 |
| Kerncomponenten: | CNC-systeem | ||
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-G-serie CNC verticale molen is een verticaal bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van het snijden verwerking.;het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC650G | ||
Type geleidingsweg van de X/Y/Z-as | / | Lineaire geleidingsrails | ||
Capaciteit | ||||
Vervoer op de X-as | mm | 700 | ||
Vervoer op de Y-as | mm | 450 | ||
Z-asvervoer | mm | 450 | ||
Tabel | ||||
Tafelgrootte | mm | 1000×420 | ||
Laadcapaciteit | kg | 400 | ||
T-slots (nummer/breedte/pitch) | mm | 5-18-80 | ||
Afstand spindel neus naar het midden van de tafel | mm | 130 tot en met 630 | ||
Spindel | ||||
Afstand spindle centrum naar de kolom | mm | 495 | ||
Spindelconic | / | BT1 | ||
Spindel snelheid | r/min | 8000 | ||
Hoofdmotorvermogen | kw | 7.5/11 | ||
3 assen (X/Y/Z) | ||||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 2/2/3 | ||
Servomotor met X/Y/Z-as (FANUC) | Nm | β12/β12/β22 | ||
Snelvoersnelheid op de as X/Y/Z | m/min | 48/48/48 | ||
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 | ||
Precisiteit | ||||
X-/Y-/Z-aspositiegewogenheid | mm | ± 0,003/300 | ||
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ± 0,003/300 | ||
Gereedschapsmagazin (ATC) | ||||
ATC-stijl | / | Plaat | ||
ATC-capaciteit | gereedschappen | 24 | ||
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 | ||
Max. gewicht van het gereedschap | kg | 8 | ||
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) | ||
Max. lengte van het gereedschap | mm | 300 | ||
Andere | ||||
Stroomvoorziening | KVA | 18 | ||
De luchtdruk vereist | kg/cm2 | 6 tot 8 | ||
Z-as balanceringssysteem | / | - Nee. | ||
Gewicht van de machine | kg | 3500 | ||
Algemene afmetingen (LxWxH) | mm | 2400 × 1900 × 2400 | ||
CNC-systeem | / | FANUC/MITSUBISHI | ||
√ SIEMENS808D CNC-systeem √ X/Y/Z: lineaire geleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

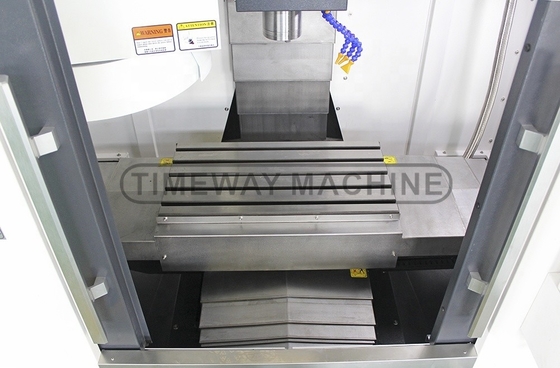

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

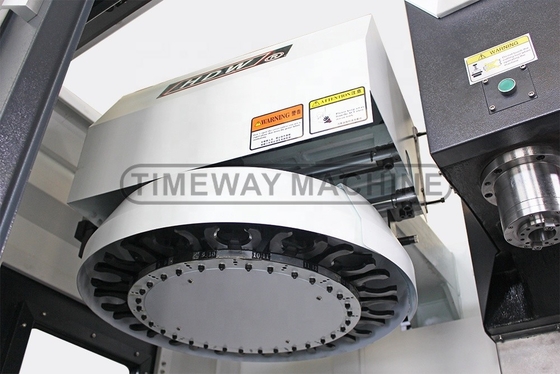

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
