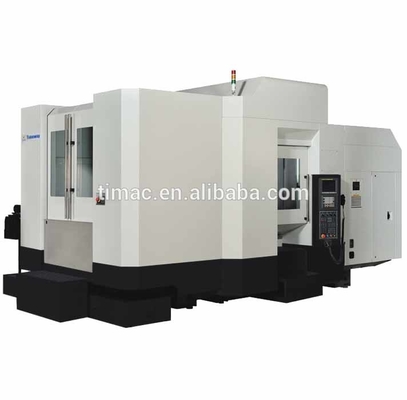

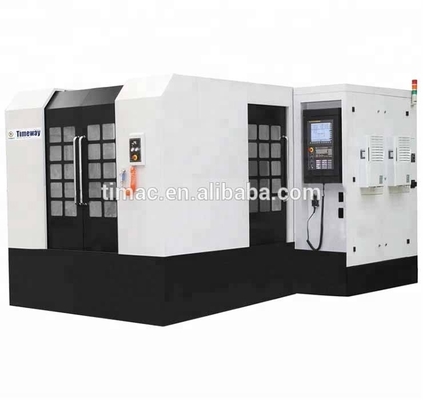

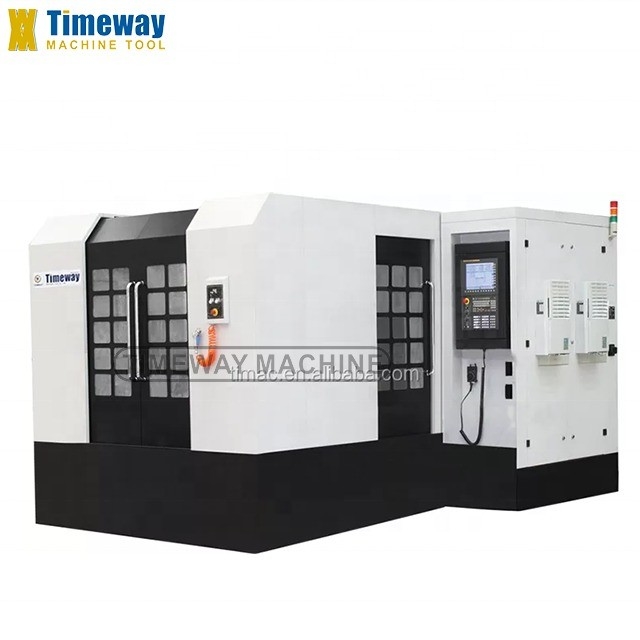

CNC horizontaal machinecentrum met bewerkingscentrum 7.5/11kw
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets 1-2 sets |
| Verpakking Details: | Houten Pallet of Geval |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 4225x2690x2485 mm | Gewicht (T): | 0.9 T |
| Tafelgrootte (mm): | 630x630 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1050 |
| Tabelverplaatsing (Y) (mm): | 750 | Tabelverplaatsing (Z) (mm): | 900 |
| Positioneringsnauwkeurigheid (mm): | ±0.001 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.006 |
| Versnellingsbereik van de spindel ((rpm): | 0.1 - 6000 t/m | Spindelmotorvermogen ((kW): | 15 |
| Max. Lijstlading (kg): | 1000 kg | Min. Tijd voor gereedschapswisseling: | 3 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Automatisch |
| Garantie: | 1 jaar | Spanning: | 380V/50Hz |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Tafelgrootte: | 630X630mm | Indexering van tabellen: | 0.001° |
| Laadcapaciteit: | 950x2kg | Max. Spindel snelheid: | 6000 rpm |
| ATC-stijl/nummer: | Disc-type 24 stuks | Reizen op de X-as: | 1050mm |
| Y-as Reis: | 750mm | Z-as Reis: | 900 mm |
| Gewicht: | 9000kg | Kracht: | 7.5/11kW |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere | Locatie van de showroom: | Brazilië, Peru, India, Rusland, Thailand, Argentinië, Zuid-Korea, Chili, Zuid-Afrika, Maleisië |
| Kerncomponenten: | andere | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Specificaties | Eenheid | HC4 APC | HC5 APC | HC6APC | HC8APC | HC10 APC |
Draagbare afmetingen | mm | 450 × 450 | 500 × 630 | 630 × 630 | 800 × 800 | 1000 × 1000 |
Werktafelnummer | - | 2 | 2 | 2 | 2 | 2 |
Indexering van de werktafel | ° | 1°(0,001) | 1°(0,001) | 1°(0,001) | 1°(0,001) | 1°(0,001) |
Paletverwisselingsvorm | - | Roterende | Roterende | Roterende | Roterende druk-trek | Roterende druk-trek |
Tijd voor de uitwisseling van pallets | s | 18 | 24 | 24 | 50 | 50 |
Laadcapaciteit van de werktafel | kg | 450 | 600 | 950 | 1500 | 2000 |
T slot van de werktafel (grootte xafstand) | - | 24xM16 | 24 × M16 | 24 × M16 | 24 × M16 | 24xM16 |
X-asverkeer | mm | 600 | 740 | 1050 | 1300 | 1600 |
Y-asreizen | mm | 540 | 680 | 750 | 1000 | 1000 |
Z-asreizen | mm | 550 | 650 | 900 | 1000 | 1000 |
Afstand van het spindelcentrum naar werktafel | mm | 0~540 | 0~680 | 0~750 | 0 tot 1000 | 0~1120 |
Afstand van spindel neus naar wortable center | mm | 60 tot en met 610 | 130 tot 780 | 130 ~ 1030 | 200 tot 1200 | 200 tot 1200 |
Max. spindel snelheid | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
ATC-stijl/station | - | Disc/24 stuks | Disc/24 stuks | Disc/24 stuks | Ketting/40 stuks | Keten/40 stuks |
Max. werktuigdiameter | mm | 300 | 350 | 350 | 400 | 400 |
Max. lengte van het gereedschap | mm | Φ80 | Φ127 | Φ127 | Φ127 | Φ127 |
Max. gewicht van het gereedschap | kg | 7 | 15 | 15 | 20 | 20 |
X/Y/Z Snel bewegende snelheid | m/min | 40 | 24 | 24 | 24 | 24 |
B Snel bewegende snelheid | r/min | 15 | 10 | 10 | 10 | 10 |
X/Y/Z Positioneringsnauwkeurigheid | mm | 0.01 | 0.01 | 0.01 | 0.012 | 0.012 |
B Positioneringsnauwkeurigheid | " | 10′′ | 10′′ | 10′′ | 12 inch. | 12 inch. |
X/Y/Z Herplaatsingsnauwkeurigheid | mm | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 |
B Repositioneringsnauwkeurigheid | " | 5′′ | 5′′ | 5′′ | 6 inch. | 6 inch. |
Nettogewicht (ongeveer) | cm | 370×180×255 | 397 × 237 × 248 | 422 × 269 × 248 | 558 × 318 × 350 | 657 × 357 × 400 |
Algemene afmetingen (LxWxH) | kg | 5800 | 8000 | 9000 | 15000 | 17000 |
1. Harsensandgieten; 2. X, Y, Z rails neemt geïmporteerde lineaire geleiding;3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal; 4. Standaard met riem aangedreven spindel; 5. pneumatische cilinder van Taiwan; 6. Taiwan ATC, schijftype en ketentype zijn optioneel verkrijgbaar; 7. Geïmporteerde lagers voor kopdraaien; 8. Importkoppeling; 9. Het balanceringssysteem voor het hoofdmateriaal is een hydraulisch balanceringssysteem; 10. Verwisselbare NC-roterende werktafel (as B); 11. Werklamp; 12. Pilotlamp; 13. USB- en internetinterface; 14. Handmatige pulsgenerator (MPG); 15Centraal automatisch smeersysteem. 16- Koelsysteem. 17. Warmtewisselaar voor elektrische kast; 18. Niveaublokken en -bouten; 19. gereedschapskist en gereedschap; 20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz. | 1. ZF- of BF-reducer; 2. cirkelvormig koelmiddelstuk; 3. koelmiddel via spindel (CTS); 4. Spindelolie koeler; 5. airconditioner (A/C) voor elektrische kast; 6Automatisch systeem voor het meten van de lengte van het gereedschap; 7Automatische meetsystemen voor werkstukken; 8. ketenchipconveyor; |
