Productdetails:

Plaats van herkomst: China
Merknaam: TIMAC TIMEWAY

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $280,000.00/sets 1-2 sets
Verpakking Details: Standaardpakket
Levering vermogen: 100 sets per jaar
Beste prijs Contact

Gedetailleerde informatie
Voorwaarde: Nieuw Aantal spindels: Tweeling
Type: Verticaal Afmeting ((L*W*H): 2660*4655*2650 mm
Gewicht (T): 11 T Tafelgrootte (mm): andere
CNC-besturingssysteem: GSK, FANUC Aantal assen: 2
Tabelverplaatsing (X) (mm): 800 Tabelverplaatsing (Y) (mm): 650
Tabelverplaatsing (Z) (mm): 450 Positioneringsnauwkeurigheid (mm): 8
Herhaalbaarheid (X/Y/Z) (mm): 5 Spindelmotorvermogen ((kW): 15.5
Max. Lijstlading (kg): 1000 kg Min. Tijd voor gereedschapswisseling: 4
Capaciteit van het gereedschapsmagazin: 12, 24 Belangrijkste verkooppunten: Automatisch
Garantie: een jaar Spanning: 380V/50Hz
Tipe in de handel brengen: Nieuw product 2020 Verslag van de test van de machine: Voorziening
Video-uitgaande inspectie: Voorziening Garantie voor kerncomponenten: 1 jaar
worktable diameter: 650 mm Max. Gewicht van het werkstuk: 1000 kg
Spindel snelheid: 16000rpm A-as rotatiehoek: -130 graden tot +130 graden
C-as rotatiehoek: 360 graden Reizen op de as X/Y/Z: 800*650*450 mm
A-as snelheid: 30 rpm C-as snelheid: 600 tpm
CNC-systeem: Chinees GNC61CNC-systeem Toepasselijke sectoren: Machinereparatiewerkplaatsen, fabrieken, bouwwerkzaamheden, energie en mijnbouw
Locatie van de showroom: Verenigde Staten, Duitsland, Brazilië, Oekraïne, Australië Kerncomponenten: PLC's
Haven: Chinese haven

Productomschrijving

Verwerkingscentrum met 5 assen

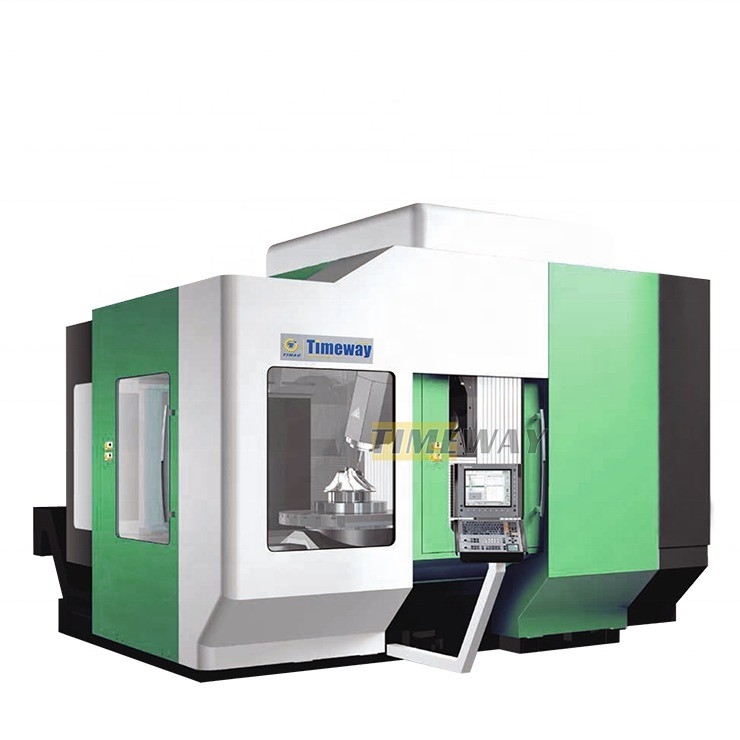

Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 0
Beschrijving van de producten
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 1
Voordeel van machine-gereedschap
1Verbeterd portierframework en het hele machineconstructieontwerp.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
Voordeel van CNC-systeem
1. Perfecte vijf-assige technologie ((RTCP, geneigde platte bewerking)
2- Hoge snelheid informatie-interactie.
3Hoog resolutie, precieze frequentieregeling.
4Precieze waarneming van positie of hoek.
5Multi-channel controle technologie.
6Systemen ondersteunen draadloze sonde, gereedschap instellen meter toegang.
7. Foutcompensatiefunctie: de tweerichtingspijlcompensatie, lineariteitscompensatie (inclusief elke afwijking)
de verticale mate van vergoeding, enz.
8Secundaire ontwikkeling en offline 3D-simulatiesysteem.
Prestaties en kenmerken
Verbeterd ontwerp van het scharnier- en de hele machinestructuur
1De optimale spindel steun.
2. Gebruik als referentie klassieke structuur van verticale coördinaten boren, hebben betere spindel stijfheid.
3. CNC draaibare swing werkbank realiseren structuur van dubbele wand ondersteuning.
4De Y-as heeft vier leidingen als steun en de hoofddrive in het midden.
5. cirkelvormig gereedschapsmagazin gecombineerd met draaibank van machine­gereedschap, eenvoudige structuur en ruimtebesparing.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 2
Kunstmatige Lidan-bedkarosserie
1De coëfficiënt van thermische uitbreiding is slechts 1/20 van het gietijzer, een kleinere thermische vervormingsfout.
2Kunstmatige lidan demping is zes keer zo hoog als gietijzer, betere trillingsprestaties.
3Eenmaal gevormd, bespaart het de daaropvolgende verwerkingstijd en kosten.
4. roomtemperatuur verharding productieproces, de precisie machine tool selectie van bed materialen.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 3

De titel staat hier.

1Goed dynamisch antwoordvermogen
2. tegenreactievrij, geen mechanische slijtage van de transmissie
3Door middel van een koppelmotor als roterende coördinaten van de hoofddrijftechnologie
4. FMC-600 en FMC-600T C-as is respectievelijk uitgerust met lage/hoge snelheid koppel motor, zodat high-precision afwerking
Fresseren en draaien.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 4

Gedreven door het zwaartekrachtcentrum

1Sterkere en stabielere aandrijving.
2. wieg-type draaitafel met aangedreven zwaartepunt.
3- Efficiënt vibraties onderdrukken om terugslag te voorkomen.
4. Om gebruikers te voorzien van de ideale verwerking prestaties.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 5
Specificaties
Eenheden
FMC-600
FMC-600T ((met draaien)
Max. draaiende diameter van het werkstuk
mm
Φ800
Φ800
Max. freesbreedte
mm
800
800
Max. freeshoogte
mm
420
420
De diameter van de werktafel
mm
Φ650*540
Φ650
Max. gewicht van het werkstuk
kg
1000
1000; 500 (omdraaien)
Vervoer op de as X/Y/Z
mm
800/650/450
800/650/450
A-as rotatiehoekbereik
°
-130°- +130°
-130°- +130°
C-as rotatiehoekbereik
°
Alle hoeken
Alle hoeken
Max. spindelkoppel
N.m.
42/62
42/62
Max. spindel snelheid
rpm
16000
16000
Nominaal vermogen van de spindelmotor
kw
15.5
15.5
Typ van gereedschapsstaaf
HSK-A63
HSK-A63
Gereedschapscentrum uit het water
Facultatief
Facultatief
Spindelrichting
- Ja, dat klopt.
- Ja, dat klopt.
Positioneringsslot
- Nee, niet echt.
- Ja, dat klopt.
Type aandrijving
Directe aandrijving door koppelmotor
Direct aandrijven
door een koppelmotor
door een koppelmotor
Het koppel van de aandrijving S1/S6
N.m.
1880/3480
1880/3480
Type aandrijving
Directe aandrijving door koppelmotor
Direct aandrijven
door een koppelmotor
door een koppelmotor
Het koppel van de aandrijving S1/S6
N.m.
860/1620
860/1620
X/Y/Z-as
m/min
48; 60
48; 60
A-as
rpm
30
30
C-as
rpm
80
600
X/Y/Z-as
Ik heb het gedaan.
1; 01
1; 01
C-as
°
00,001°; 0,0001°
00,001°; 0,0001°
X/Y/Z-as
Standaard
Standaard
A/C-as
Standaard
Standaard
X/Y/Z-as
Ik heb het gedaan.
8; 5
8; 5
A/C-as
"
8; 5
8; 5
X/Y/Z-as
Ik heb het gedaan.
5; 3
5; 3
A/C-as
"
5; 3
5; 3
Capaciteit
32
32
Max. diameter van het gereedschap
mm
Φ80
Φ80
Max. lengte van het gereedschap
mm
300
300
Max. gewicht van het gereedschap
kg
8
8
draadloos werkstuk meetkop
Ik heb het gedaan.
±3 ((Repositioneringsnauwkeurigheid)
Gereedschapsinstelling
Ik heb het gedaan.
±3 ((Repositioneringsnauwkeurigheid)
Gewicht van de machine
N.W.
11000
12000
CNC-systeem
Model
GNC61 CNC-systeem
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 6
√ FANUC 0i MF CNC-systeem
√ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails
√ Taiwan BT40 spindel, 8000 rpm
√ Taiwanse schijftype ATC met 24 instrumenten
√ Volledige behuizing
√ Handmatige pulsgenerator (MPG)
√ USB- en LAN-interface
√ Werklamp
√ Pilotlamp
√ koelsysteem
√ Centraal automatisch smeersysteem
√ Spindelluchtblaas
√ Luchtpistool
√ Fressboord en -schok
√ Warmtewisselaar voor elektrische kast
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ vierde as
_ Directe aandrijvende spindel (10000, 12000, 15000 tpm)
_ Circulaire koelmiddel spuit
Koelmiddel door spindel (CTS)
_ Spindelolie koeler
Airconditioner
_ Chain-type chipconveyor
- Waterspistol.
_ Veiligheidsdeur
_ Gereedschapsmetersysteem
_ Werkstukmetingsysteem

Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 7
Detail van de machine
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 8
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische hoes van roestvrij staal kan de stuurwegen en de kogelschroef van de machine effectief beschermen tegen schade.Ge.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 9
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 10
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 11
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 12
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.

Feedback van de klant
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 13
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Hoge precisie 5-assig CNC verticaal bewerkingscentrum met 12 gereedschapsmagazinen 14

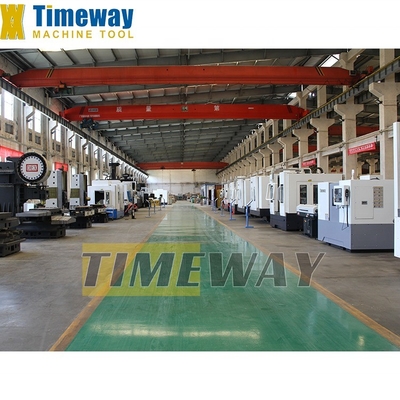

Fabrieksdisplay:
