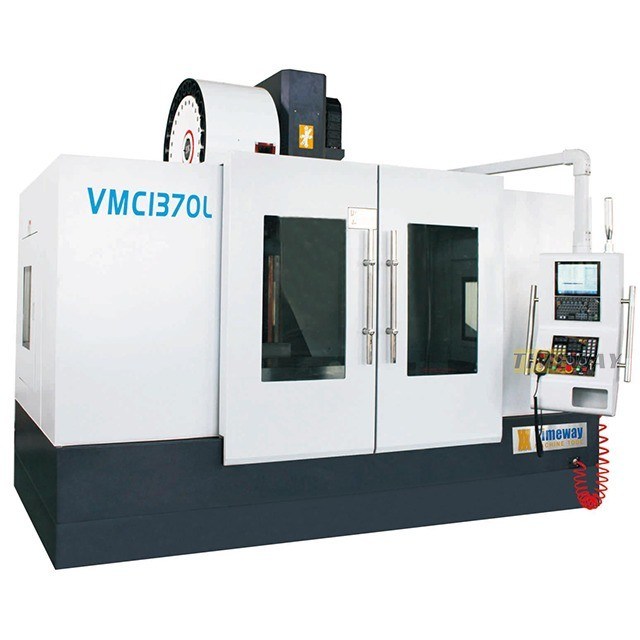

1300 mm Tafelreis Hoogprecisie Verticaal Bewerkingscentrum voor Geavanceerde Bewerking
Productdetails:
| Plaats van herkomst: | Shanghai |
| Merknaam: | TIMEWAY |
| Modelnummer: | VMC1370L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Versnellingsbereik van de spindel ((rpm): | 0 - 24 |
|---|---|---|---|
| Aantal assen: | 3 | Aantal spindels: | Alleenstaande |
| Bewerkingscapaciteit: | Lichte Plicht | Spindelconner: | BT2vrijwilligerswerk |
| Tabelverplaatsing (X) (mm): | 1300 | Tabelverplaatsing (Y) (mm): | 700 |
| Tabelverplaatsing (Z) (mm): | 600 | Positioneringsnauwkeurigheid (mm): | 0,008 |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.005 | Spanning: | 220 V/110 V |
| Afmeting ((L*W*H): | 1300x700x600 | CNC-besturingssysteem: | FANUC |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gewicht (kg): | 9600 |
| Spindelmotorvermogen ((kW): | 18.5 | Garantie: | 1 jaar |
| Max. Lijstlading (kg): | 1200 kg | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Tafelgrootte: | 700x1300 mm |
| T-slot (nr./breedte/pitch): | 5/18/122 mm | Laadcapaciteit: | 1200 kg |
| Langeafstandsverkeer (X): | 1300 mm | Kruisvervoer (Y): | 700 mm |
| Verticale beweging (Z): | 600 mm | Afstand van spindel neus tot tafel: | 150-750 mm |
| Afstand van het spindelcentrum tot de kolom: | 785 mm | Spindel snelheid: | 8000 tpm |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, bouwwerkzaamheden |
| Locatie van de showroom: | Indonesië, Spanje, Chili, Colombia | Kerncomponenten: | Motor, pomp, motor |
| Lijstreis (mm): | 700x1360 | Jaar: | Nieuw |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | VMC1270L | VMC1370L | VMC1580L | |||
Tafelgrootte | mm | 700x1360 | 700x1360 | 800x1700 | |||
T-slot (nr./breedte/pitch) | mm | 5/18/122 | 5/18/122 | 5/22/135 | |||
Laadcapaciteit | kg | 1000 | 1200 | 1500 | |||
Langeafstandsverkeer (X) | mm | 1200 | 1300 | 1500 | |||
Kruisvervoer (Y) | mm | 700 | 700 | 800 | |||
Verticale beweging (Z) | mm | 600 | 600 | 700 | |||
Afstand van spindel neus tot tafel | mm | 87 tot en met 67 | 150 tot en met 750 | 130-830 | |||
Afstand van het spindelcentrum tot de kolom | mm | 785 | 785 | 810 | |||
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | |||
Spindel snelheid | rpm | 8000 | 8000 | 8000 | |||
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/18 | 24/24/18 | 24/24/18 | |||
Het moment van de voermotor op de as X/Y/Z | N.m. | 23/23/23 | 23/23/23 | 27/27/27 | |||
X-/Y-/Z-aspositiegewogenheid | mm | 0.008 | 0.008 | 0.008 | |||
X/YZ-as herhaalbaarheidsgenauigheid | mm | 0.005 | 0.005 | 0.005 | |||
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 | 15/18.5 | 15/18.5 | |||
Luchtdrukbron | kg/cm2 | 8 | 8 | 8 | |||
Totaal vermogen | Qua | 25 | 30 | 30 | |||

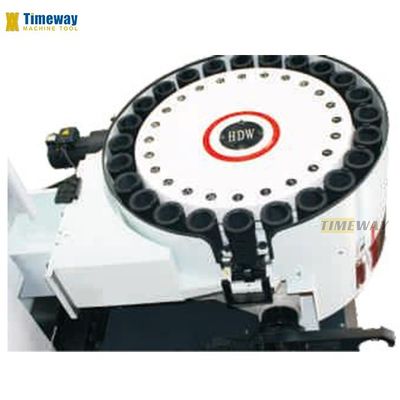

Capaciteit van het gereedschapsmagazin | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Gidstype | X: lineair; Y: lineair, vier rails; Z: slingend/lineair | X: lineair; Y: lineair, vier rails; Z: slingend/lineair | X: lineair; Y: lineair, vier rails; Z: slingend/lineair | ||||
Gewicht van de machine | kg | 9600 | 11000 | 14000 | |||
Afmetingen van de machine (LxWxH) | mm | Voor de berekening van de waarde van het product | 3820x2560x3100 | 4200x3520x3055 | |||
1. Harsensandgieten; 2. X, Y rails nemen geïmporteerde lineaire geleidingslijnen aan; Z rails zijn blus-een kunststof glijdend leidingsrailpaar; 3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal; 4. standaard met riem aangedreven spindel, optioneel voor rechtstreeks aangedreven spindel; 5. pneumatische cilinder van Taiwan; 6. Taiwan ATC, carousel type en schijftype zijn optioneel beschikbaar; 7. Geïmporteerde lagers voor schroeven; 8. Importkoppeling; 9Het balanceringssysteem voor het hoofdstuk heeft zware gieten of stikstof. het balancesysteem als optie; 10. Volledige omheining; 11. Rigid taping; 12. Spindel midden lucht ontploffing; 13. Werklamp; 14. Pilotlamp; 15. USB- en LAN-interface; 16. Handmatige pulsgenerator (MPG); 17Centraal automatisch smeersysteem. 18- Koelsysteem. 19. Warmtewisselaar voor elektrische kast; 20. Niveaublokken en -bouten; 21. gereedschapskist en gereedschap; 22. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz. | 1. De bedrading van de vierde as; 2. NC draaitafel; 3. rechtstreeks aangedreven spindel (snelheid: 10000 t/min, 12000 t/min, 15000 t/min); 4. cirkelvormig koelmiddelstuk; 5. koelmiddel via spindel (CTS); 6. Spindelolie koeler; 7. airconditioner (A/C) voor elektrische kast; 8Automatisch systeem voor het meten van de lengte van het gereedschap; 9Automatische meetsystemen voor werkstukken; 10. Schroefchipconveyor; 11. ketenchipconveyor; 12. Hoogdruk water spoel systeem; 13Veiligheidsdeur; 14- Olie skimmer. |

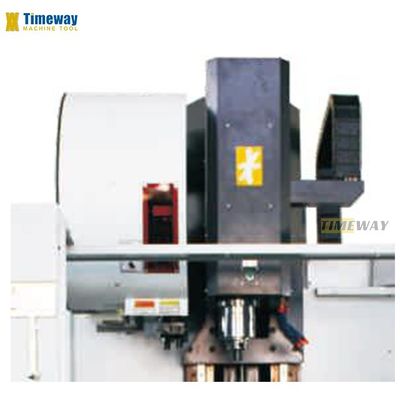

Hoge stijfheid spindle.
Het beroemde CNC systeem.
Afgewerkte producten.

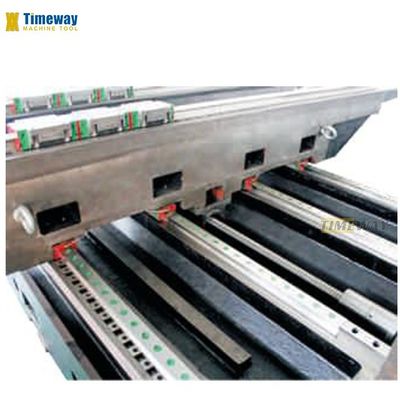

4-tracks lineaire voor Y-as
BT1vervoer
BT1vluchtvervoer
