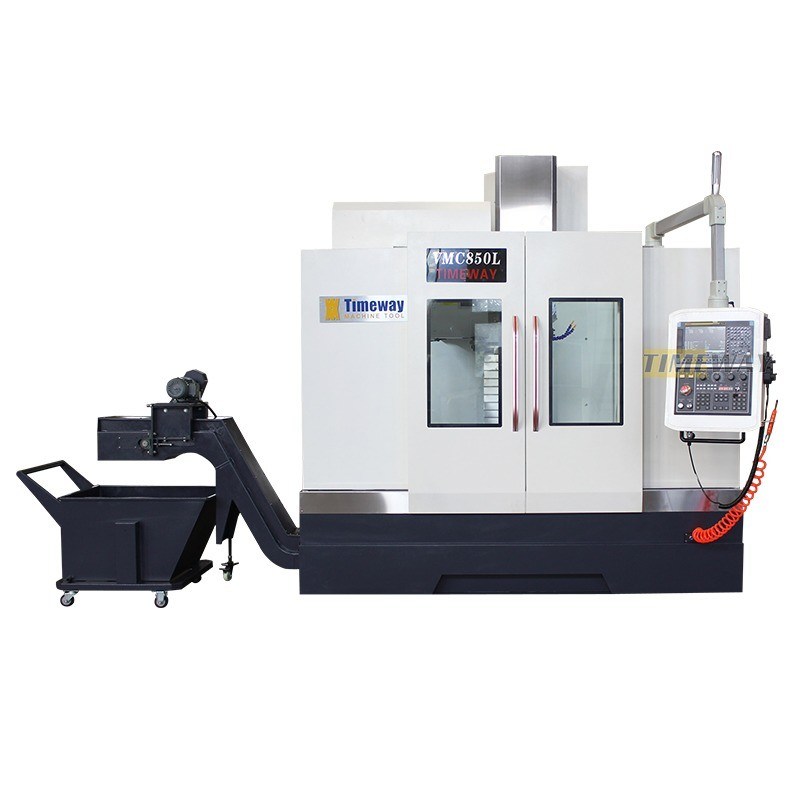

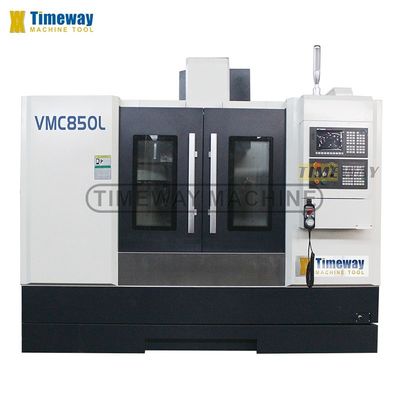

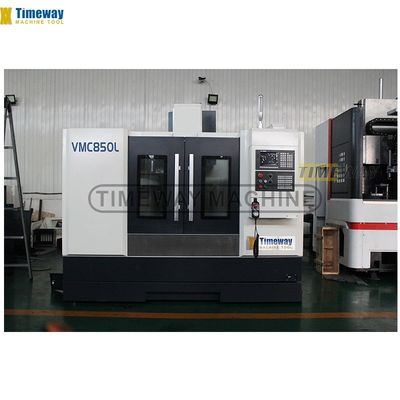

BT40 Verticaal bewerkingscentrum met hoge duurzaamheid
Productdetails:
| Plaats van herkomst: | SHN |
| Merknaam: | TIMEWAY |
| Modelnummer: | VMC850L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Versnellingsbereik van de spindel ((rpm): | 0 - 48 |
|---|---|---|---|
| Aantal assen: | 3 | Aantal spindels: | Alleenstaande |
| Bewerkingscapaciteit: | Lichte Plicht | Spindelconner: | BT2vrijwilligerswerk |
| Tabelverplaatsing (X) (mm): | 500 | Tabelverplaatsing (Y) (mm): | 800 |
| Tabelverplaatsing (Z) (mm): | 500 | Positioneringsnauwkeurigheid (mm): | 0,008 |
| Herhaalbaarheid (X/Y/Z) (mm): | 0,006 | Spanning: | 220V/380V |
| Afmeting ((L*W*H): | 500x800x500 | CNC-besturingssysteem: | GSK |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gewicht (kg): | 4600 |
| Spindelmotorvermogen ((kW): | 7.5 | Garantie: | 1 jaar |
| Max. Lijstlading (kg): | 500 kg | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Grootte van de werktafel (LxW): | 1000x500 mm |
| T-slot (nr./breedte/pitch): | 5-18-100 mm | Laadcapaciteit: | 500 mm |
| Langeafstandsverkeer (X): | 800 mm | Kruisvervoer (Y): | 500 mm |
| Verticale beweging (Z): | 500 mm | Afstand van spindel neus tot tafel: | 110-610 mm |
| Afstand van het spindelcentrum tot de kolom: | 524 mm | Spindelconner: | BT1 |
| Spindel snelheid: | 8000 tpm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, bouwwerkzaamheden | Locatie van de showroom: | Indonesië, India, Spanje, Chili, Colombia |
| Kerncomponenten: | Lagers, motoren, versnellingen | Lijstreis (mm): | 1000 |
| Jaar: | Nieuw | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | VMC650L | VMC850L |

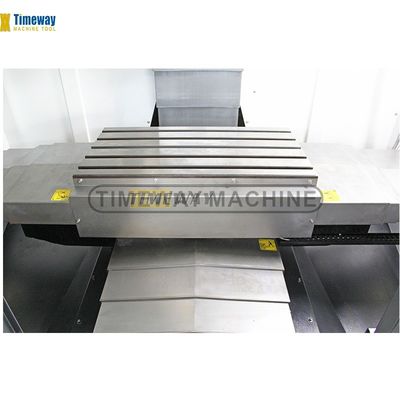

Grootte van de werktafel (WxL) | mm | 420x800 | 500x1000 |
T-slot (nr./breedte/pitch) | mm | 5/18/80 | 5/18/102 |
Laadcapaciteit | kg | 400 | 400 |
Langeafstandsverkeer (X) | mm | 700 | 800 |
Kruisvervoer (Y) | mm | 450 | 500 |
Verticale beweging (Z) | mm | 500 | 500 |
Afstand van spindel neus tot tafel | mm | 100 tot 600 | 110-610 |
Afstand van het spindelcentrum tot de kolom | mm | 495 | 524 |
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk |
Spindel snelheid | rpm | 8000 | 8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 30/30/30 | 48/48/36 |
Het moment van de voermotor op de as X/Y/Z | N.m. | 10/10/10 | 15/15/23 |
X-/Y-/Z-aspositiegewogenheid | mm | 0.008 | 0.008 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.005 | 0.005 |
Hoofdmotorvermogen | kw | 7.5/11 | 7.5/11 |
Luchtdrukbron | kg/cm2 | 8 | 8 |
Vermogen | Qua | 12 | 15 |

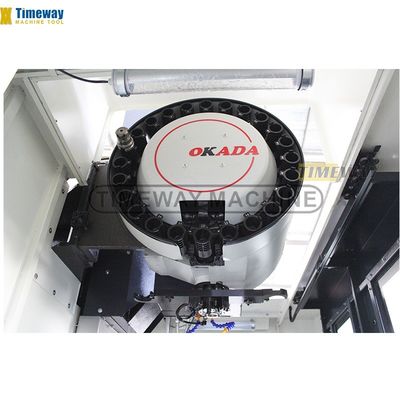

Capaciteit van het gereedschapsmagazin | T | 16 (Crousel) | 24 (Disc) |
Gidstype | - | Lineair | Lineair |
Gewicht van de machine | kg | 3500 | 5000 |
Afmetingen van de machine (LxWxH) | mm | 2350x2100x2300 | 2800x2300x2400 |
1. Harsensandgieten; 2. X, Y rails nemen geïmporteerde lineaire geleidingslijnen aan; Z rails zijn blus-een kunststof glijdend leidingsrailpaar; 3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal; 4. standaard met riem aangedreven spindel, optioneel voor rechtstreeks aangedreven spindel; 5. pneumatische cilinder van Taiwan; 6. Taiwan ATC, carousel type en schijftype zijn optioneel beschikbaar; 7. Geïmporteerde lagers voor schroeven; 8. Importkoppeling; 9Het balanceringssysteem voor het hoofdstuk heeft zware gieten of stikstof. het balancesysteem als optie; 10. Volledige omheining; 11. Rigid taping; 12. Spindel midden lucht ontploffing; 13. Werklamp; 14. Pilotlamp; 15. USB- en LAN-interface; 16. Handmatige pulsgenerator (MPG); 17Centraal automatisch smeersysteem. 18- Koelsysteem. 19. Warmtewisselaar voor elektrische kast; 20. Niveaublokken en -bouten; 21. gereedschapskist en gereedschap; 22. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz. | 1. De bedrading van de vierde as; 2. NC draaitafel; 3. rechtstreeks aangedreven spindel (snelheid: 10000 t/min, 12000 t/min, 15000 t/min); 4. cirkelvormig koelmiddelstuk; 5. koelmiddel via spindel (CTS); 6. Spindelolie koeler; 7. airconditioner (A/C) voor elektrische kast; 8Automatisch systeem voor het meten van de lengte van het gereedschap; 9Automatische meetsystemen voor werkstukken; 10. Schroefchipconveyor; 11. ketenchipconveyor; 12. Hoogdruk water spoel systeem; 13Veiligheidsdeur; 14- Olie skimmer. |
Hoge stijfheid spindle.
Het beroemde CNC systeem.
Afgewerkte producten.
4-tracks lineaire voor Y-as
BT1vervoer
BT1vluchtvervoer
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
