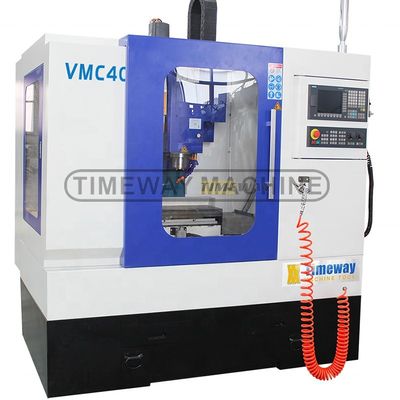

Verticaal bewerkingscentrum met GSK CNC-besturingssysteem van machinesfabrieken
Productdetails:
| Plaats van herkomst: | Shanghai |
| Merknaam: | TIMEWAY |
| Modelnummer: | VMC400G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $20,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Versnellingsbereik van de spindel ((rpm): | 0 - 12 |
|---|---|---|---|
| Aantal assen: | 3 | Aantal spindels: | Alleenstaande |
| Bewerkingscapaciteit: | Middelbelasting | Spindelconner: | BT1 |
| Tabelverplaatsing (X) (mm): | 400 | Tabelverplaatsing (Y) (mm): | 230 |
| Tabelverplaatsing (Z) (mm): | 450 | Positioneringsnauwkeurigheid (mm): | 0,02 |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.01 | Spanning: | 380V |
| Afmeting ((L*W*H): | 2000x1900x2000 | CNC-besturingssysteem: | GSK |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gewicht (kg): | 2300 |
| Spindelmotorvermogen ((kW): | 2.2 | Garantie: | 1 jaar |
| Max. Lijstlading (kg): | 150 kg | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Grootte van de werktafel (LxW): | 300x600 mm |
| T-slot (nr./breedte/pitch): | 3/14/100 mm | Laadcapaciteit: | 150 kg |
| Langeafstandsverkeer (X): | 400 mm | Kruisvervoer (Y): | 230 mm |
| Verticale beweging (Z): | 450 mm | Afstand van spindel neus tot tafel: | 100 tot 580 mm |
| Spindelconner: | BT30 | Spindel snelheid: | 6000 t/min |
| Gewicht van de machine: | 2300 Kg | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, bouwwerkzaamheden | Locatie van de showroom: | Indonesië, Rusland, Spanje, Chili, Nigeria |
| Kerncomponenten: | Motor, motor | Lijstreis (mm): | 400x230x450 |
| Jaar: | Nieuw | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Vervaardiging | Eenheid | VMC400G | VMC650G | VMC850G |
Grootte van de werktafel (LxW) | mm | 300x600 | 1000x420 | 1000x500 |
T-slot (nr./breedte/pitch) | mm | 3/14/100 | 5-18-80 | 5-18-100 |
Laadcapaciteit | kg | 150 | 400 | 500 |
Langeafstandsverkeer (X) | mm | 400 | 700 | 800 |
Kruisvervoer (Y) | mm | 230 | 450 | 500 |
Verticale beweging (Z) | mm | 450 | 450 | 500 |
Afstand van spindel neus tot tafel | mm | 100 tot en met 580 | 130 tot en met 630 | 110-610 |
Afstand van het spindelcentrum tot de kolom | mm | 320 | 495 | 524 |
Spindelconic | - | BT2vrijwilligersdienst | BT1 | BT1 |
Spindel snelheid | rpm | 6000 | 8000 | 8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 2012/12/10 | 48/48/48 | 48/48/48 |
Servomotor met X/Y/Z-as (FANUC) | - | 0.75/0.75/1kw | β12/β12/β22 | β12/β12/β22 |
X-/Y-/Z-aspositiegewogenheid | mm | 0.02 | ± 0,003/300 | ± 0,003/301 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.01 | ± 0,003/300 | ± 0,003/301 |
Hoofdmotorvermogen | kw | 2.2 (3.75) | 7.5/11 | 7.5/11 |
Luchtdrukbron | kg/cm2 | 4/8 | 6/8 | 6/8 |
Vermogen | Qua | 10 | 18 | 20 |
Capaciteit van het gereedschapsmagazin | T | 8/12 (Crousel) | 12 (Crousel) | 24 (Disc) |
Gidstype | - | Lineair | Lineair | Lineair |
Gewicht van de machine | kg | 2300 | 3500 | 4200 |
Afmetingen van de machine (LxWxH) | mm | 2000x1900x2000 | 2400x1900x2400 | 2800x2250x2600 |

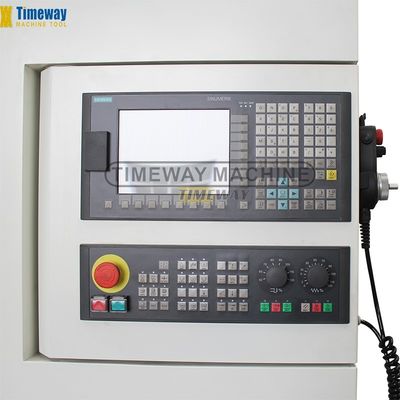

1. Harsensandgieten; 2. X, Y rails nemen geïmporteerde lineaire geleidingslijnen aan; Z rails zijn blus-een kunststof glijdend leidingsrailpaar; 3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal; 4. standaard met riem aangedreven spindel, optioneel voor rechtstreeks aangedreven spindel; 5. pneumatische cilinder van Taiwan; 6. Taiwan ATC, carousel type en schijftype zijn optioneel beschikbaar; 7. Geïmporteerde lagers voor schroeven; 8. Importkoppeling; 9Het balanceringssysteem voor het hoofdstuk heeft zware gieten of stikstof. het balancesysteem als optie; 10. Volledige omheining; 11. Rigid taping; 12. Spindel midden lucht ontploffing; 13. Werklamp; 14. Pilotlamp; 15. USB- en LAN-interface; 16. Handmatige pulsgenerator (MPG); 17Centraal automatisch smeersysteem. 18- Koelsysteem. 19. Warmtewisselaar voor elektrische kast; 20. Niveaublokken en -bouten; 21. gereedschapskist en gereedschap; 22. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz.. | 1. De bedrading van de vierde as; 2. NC draaitafel; 3. rechtstreeks aangedreven spindel (snelheid: 10000 t/min, 12000 t/min, 15000 t/min); 4. cirkelvormig koelmiddelstuk; 5. koelmiddel via spindel (CTS); 6. Spindelolie koeler; 7. airconditioner (A/C) voor elektrische kast; 8Automatisch systeem voor het meten van de lengte van het gereedschap; 9Automatische meetsystemen voor werkstukken; 10. Schroefchipconveyor; 11. ketenchipconveyor; 12. Hoogdruk water spoel systeem; 13Veiligheidsdeur; 14- Olie schimmelen.R. |
Verharden en gepolijst tafel
24 Instrumenten ATC-type schijf

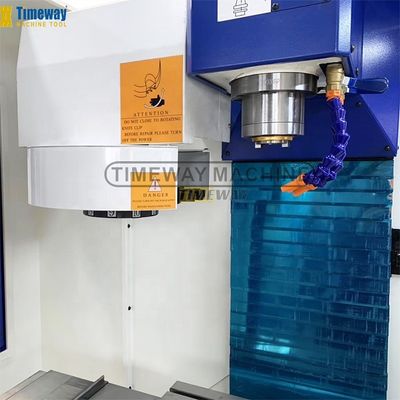

Taiwan Spindel & Clamp Arm

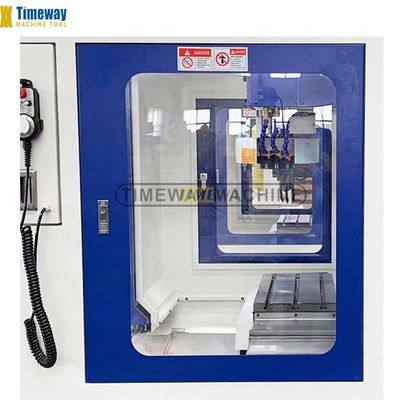

Volledige Splash Guard
4-tracks lineair voor de Y-as

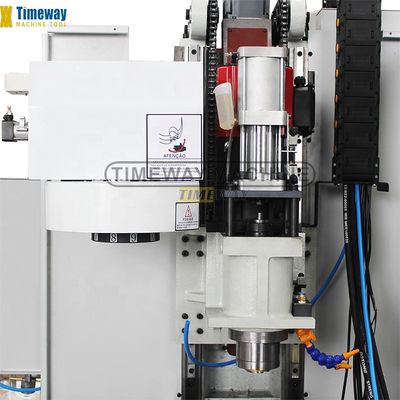

Versterkte spindeldoos
RENISHAW Precieze test

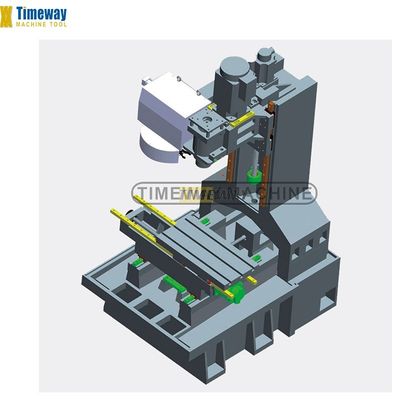

Machinaal bed met hoge stijfheid
