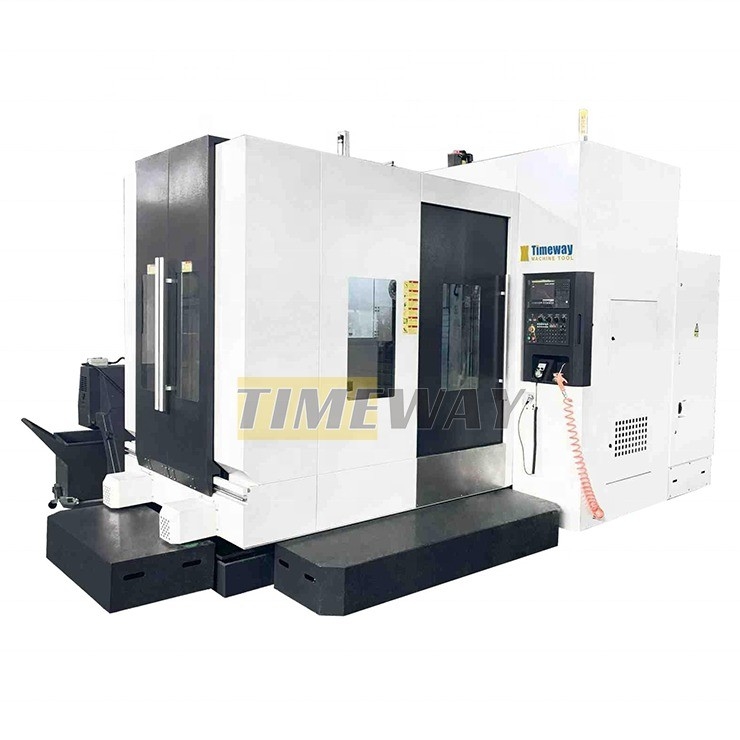

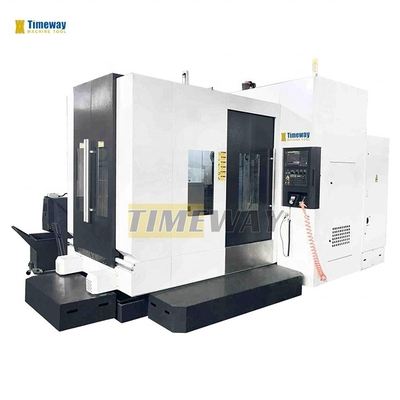

500*500 mm Tafelgrootte CNC horizontaal bewerkingscentrum met 24 werktuigmagazinen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $70,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | 3 | Type: | horizontaal |
| Afmeting ((L*W*H): | 3800*3200*3280 mm | Gewicht (T): | 9.5 t |
| Tafelgrootte (mm): | 500*500 mm | CNC-besturingssysteem: | GSK, FANUC, KND, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 800 mm |
| Tabelverplaatsing (Y) (mm): | 800 mm | Tabelverplaatsing (Z) (mm): | 800 mm |
| Positioneringsnauwkeurigheid (mm): | 0,008 | Herhaalbaarheid (X/Y/Z) (mm): | 0,008 |
| Versnellingsbereik van de spindel ((rpm): | 0 - 8000 t/m | Spindelmotorvermogen ((kW): | 11/15 kw |
| Max. Lijstlading (kg): | 800 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 3 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Spanning: | 220/380 V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | Horizontaal bewerkingscentrum |
| CNC of niet: | CNC-systeem | Toepassing: | Metalenbewerkingscentrum |
| Model: | HMC500 | Tafelgrootte: | 500*500 mm |
| Hoofdmotorvermogen: | 11/15 kw | Spindel snelheid: | 8000 t/min |
| Spindelconner: | BT1 | Gewicht van de machine: | 9500 kg |
| Totale afmeting (LxBxH): | 3800*3200*3280 mm | Locatie van de showroom: | Egypte, Duitsland, Indonesië, Spanje, VAE, Algerije, Zuid-Afrika, Kazachstan, Oekraïne, Tadzjikistan |
| Kerncomponenten: | Motor | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Snel voedingssnelheid ((m/min): | 24/24/24 m/min | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
*met een vermogen van meer dan 50 W
* X-, Y-, Z-rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt het afzuigen van plastic glijdend geleidingsrails voor HMC630 aan;
* X, Y en Z-rails hebben een telescopisch deksel van roestvrij staal;
* Standaard met riem aangedreven spindel;
* pneumatische cilinder van Taiwan;

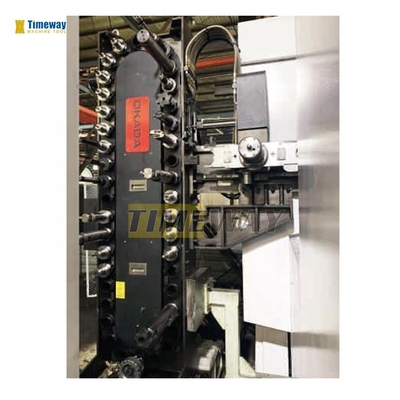

* Taiwan ATC, schijftype en ketentype zijn optioneel verkrijgbaar;
* Geïmporteerde lagers voor schroeven;
* Geïmporteerde koppelingen;
* Het balanceringssysteem voor de voorraad heeft een stikstofbalanceringssysteem of een hydraulisch balanceringssysteem als optie;
* X-, Y-, Z-rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt het afzuigen van plastic glijdend geleidingsrails voor HMC630 aan;
* X, Y en Z-rails hebben een telescopisch deksel van roestvrij staal;
* Standaard met riem aangedreven spindel;
* pneumatische cilinder van Taiwan;
* Taiwan ATC, schijftype en ketentype zijn optioneel verkrijgbaar;
* Geïmporteerde lagers voor schroeven;
* Geïmporteerde koppelingen;
* Het balanceringssysteem voor de voorraad heeft een stikstofbalanceringssysteem of een hydraulisch balanceringssysteem als optie;
Specificatie | Eenheid | HMC500 |

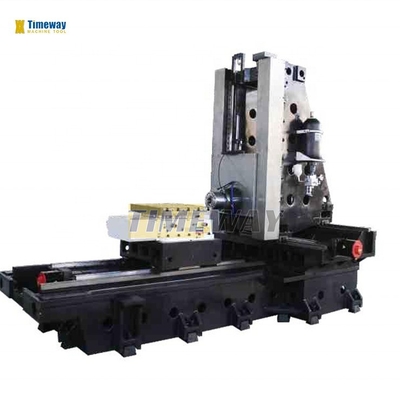

Machinestructuur | mm | Positief T-type |
Vervoer op de X-as | mm | 800 |
Vervoer op de Y-as | mm | 800 |
Z-asvervoer | mm | 800 |
Vermogen van de motor om de aandrijving te vergroten | mm | Bis12 |
Tafelgrootte | mm | 500 × 500 |
Indexering van tabellen | ° | 1°×360 |
T-slots (nummer/breedte/pitch) | – | 5-18-100 |
De snelheid van de tafelrotatie | rpm | 16.6 |
Laadcapaciteit | kg | 800 |
Vergrendelingskracht (35 kg / cm2) | Gewicht van het product | 5000 |
Afstand spindle centrum naar tafel | mm | 50 tot en met 850 |
Afstand spindel neus naar het midden van de tafel | mm | 125 tot en met 925 |
Spindelconic | – | BT1 |
Spindel snelheid | rpm | 8000 |
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 |
Servomotor met X/Y/Z-as (FANUC) | – | Bis30/Bis30/Bis30 |
Versnellingstijd voor het snijden op de as X/Y/Z | m/min | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/24 |
X/Y/Z-as spoortype | – | Lineair |
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.005 |
Positiekennis van de B-as | ° | ± 10° |
ATC-capaciteit (stijl) | gereedschappen | 24 (Disc) |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 2.7 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ125 |
Max. lengte van het gereedschap | mm | 300 |
Stroomvoorziening | Qua | 30 |
De luchtdruk vereist | kg/cm2 | 8 |
Gewicht van de machine | kg | 9500 |
Algemene afmetingen (LxWxH) | mm | 3800 × 3200 × 3280 |

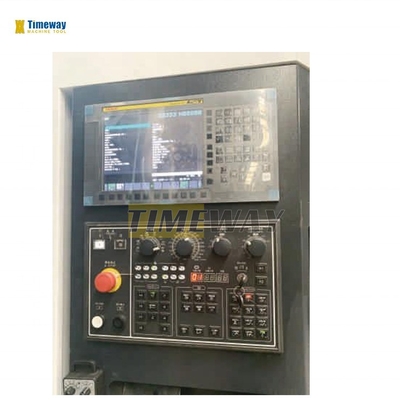

·NC-roterende werktafel (as B); ·werklamp;·Pilotlamp; ·USB- en LAN-interface; ·handmatige pulsgenerator (MPG); ·Centraal automatisch smeersysteem. ·Koelsysteem. ·Warmtewisselaar voor elektrische kast; ·De volgende onderdelen zijn bedoeld bij dit reglement: ·gereedschapskist en gereedschap; ·CNC-controller: KND,GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enzovoort. | ·Verminderaar ZF of BF; ·cirkelvormige koelmiddelmond; ·koelvloeistof via spindel (CTS); ·spindelolie koeler; ·airconditioning (A/C) voor elektrische kast; ·Automatisch systeem voor het meten van de lengte van het gereedschap; ·Automatische systemen voor het meten van het werkstuk; ·Optioneel met sprietchipconveyor en ketenchipconveyor. |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
