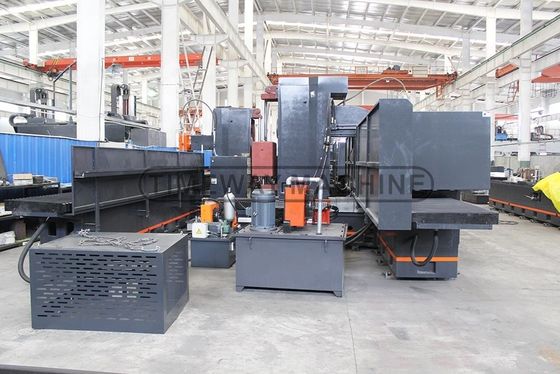

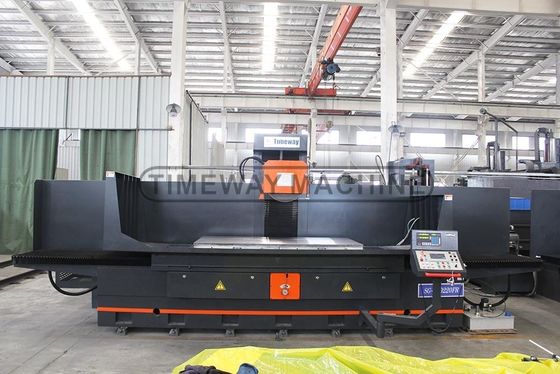

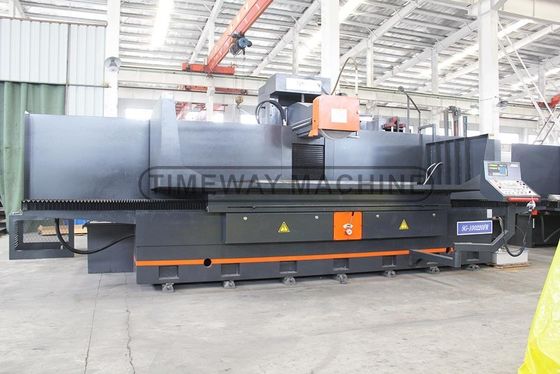

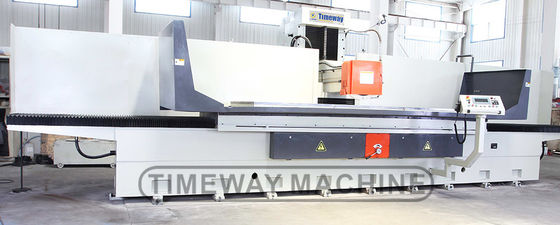

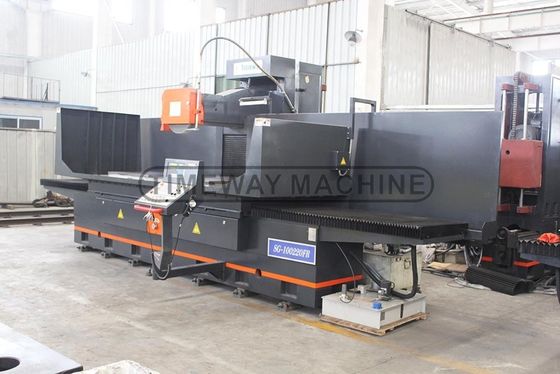

1000x3000 mm Tafelgrootte Kolom Bewegende oppervlakte slijpmachine voor grote en zware werkstukken
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Certificering: | CE, ISO |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $79,350.00/sets 1-2 sets |
| Verpakking Details: | Houten pallets & Plastic cover (gefumineerd) |
| Levering vermogen: | 15 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| CNC of niet: | Normaal | Voorwaarde: | Nieuw |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 3000 | Wielgrootte (mm): | 500 |
| Oppervlakteruwheid (μm): | 0,4 μm | Lijstgrootte (mm): | 1000x3000 |
| Tabelverplaatsing (X) (mm): | 3000 | Tabelverplaatsing (Y) (mm): | 240 |
| Spanning: | 380V 220V | Afmeting ((L*W*H): | 8200x4300x2600 |
| Gewicht (kg): | 15500 | Vermogen (kW): | 11 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Locatie van de showroom: | Indonesië, Italië, Verenigd Koninkrijk, Verenigde Staten | Tipe in de handel brengen: | Warm product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, lager, motor, andere |
| Toepasselijke sectoren: | Vervaardigingsbedrijven, reparatieshops voor machines | Type: | vlakslijpenmachine |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | vlakslijpenmachine: | Werktuigmachines |
| Maximale slijplengte: | 3000 mm | Maximale slijpdiameter: | 1000 mm |
| Kracht: | 11 kW | Gewicht: | 15500kg |
| Grootte van het slijpwiel: | 500x75x305 mm | Plaats van de lokale dienst: | Het Verenigd Koninkrijk |
| Haven: | Qingdao-haven | ||
Productomschrijving
Beschrijving van de producten
* Dubbelwandige zuilconstructie, die een hoge stijve steun biedt.het behoud van de nauwkeurigheid voor een lange tijd.
* Een rechtehoekige geleiding met hoge stijfheid is ontworpen voor verticale beweging en is bekleed met een Turcite-B-gordel om een lage wrijvingscoëfficiënt te verkrijgen.
* Gebruik de Flat-V-type geleidingsbaan langslangs en dwars om een goede geleidingskwaliteit in te stellen, precieze schrapen om een stabiele werknauwkeurigheid met de hand te behouden.
* De transversale en verticale beweging worden aangedreven door een wisselstroomservo-motor en de elektronische hand
Het gebruik van de nieuwe motor wordt in de praktijk vergemakkelijkt door de introductie van de nieuwe motor (de MPG) in plaats van de traditionele mechanische handwiel.
Het gebruik van de nieuwe motor wordt in de praktijk vergemakkelijkt door de introductie van de nieuwe motor (de MPG) in plaats van de traditionele mechanische handwiel.
* Neem SIEMENS 7 inch LCD-TFT kleurrijke touchscreen, gebouwd in het programma van ons ingenieur genie
de aanwijzing om de werking zeer eenvoudig en handig voor de exploitant te maken.
de aanwijzing om de werking zeer eenvoudig en handig voor de exploitant te maken.
* Een goed ontworpen machinebed is een hoogwaardig gietijzer, dat zorgt voor zwaar slijpwerk.
* Versterking ribben zijn ingesteld in de achterste glijbaan basis, zorgen voor een grote stabiliteit ondersteuning voor spindel.
* Super grote kracht spindel eenheid is het meest belangrijk voor de machine. Het is echt een uitwerking onder goed ontworpen, en ons uiteindelijke doel is om de balans tussen hoge stijfheid en grote nauwkeurigheid.
Specificatie | Eenheid | SG-100220FR | SG-100300FR | SG-100400FR |
Tafelgrootte | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Maaiplaats | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Slijphoogte | mm | 670 ((830/1000) | 670 ((830/1000) | 670 ((830/1000) |
Elektromagnetische chuckmaat (pcs) | mm | 1000x1000x2 | 1000x1000x3 | 1000x1000x4 |
Laadvermogen (inclusief chuck) | kg | 4000 | 5000 | 5000 |
Tabellangsvoersnelheid | m/min | 5 tot 25 | 5 tot 25 | 5 tot 25 |
Intermitterende voertempo tussen kolommen | mm/str | 1 tot 30 | 1 tot 30 | 1 tot 30 |
Kolomdoorlopende voedingssnelheid | mm/min | 50-2000 | 50-2000 | 50-2000 |
Kolom kruisvoertempo (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
Verticale intermitterende voertempo van het wielhoofd | mm/str | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 |
Verticale continu voersnelheid van de wielkop | mm/min | 50-2000 | 50-2000 | 50-2000 |
Verticale voedingssnelheid van het wielhoofd (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
Spindel snelheid (50/60HZ) | rpm | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) |
Grootte van het slijpwiel | mm | Voor een voertuig met een vermogen van niet meer dan 300 kW | Voor een voertuig met een vermogen van niet meer dan 300 kW | Voor een voertuig met een vermogen van niet meer dan 300 kW |
Hoofdmotorvermogen | kw | 18.5/22 | 18.5/22 | 18.5/22 |
Hydraulische motoren | kw | 7.5 | 11 | 15 |
Servomotorvermogen op de Y/Z-as | kw | 3 | 3 | 3 |
Totaal vermogen | kw | 37 | 41 | 41 |
Afmetingen van de machine (LxWxH) | mm | 6000x4300x2600 | 8200x4300x2600 | 10000x4300x2600 |
Gewicht van de machine | kg | 14000 | 15500 | 19500 |
- PLC + SMART automatische slijpcontroller - Koelwater tank - Werklamp - Balanceringsbalk. - Wielflens en -extractor - Een stoel voor een drager. - Y/Z-as elektrisch wiel ((MPG) - Handleiding (Engelse editie) - Splashing bewaker. - Standaard slijprad - Evenwichtige wig en bolt - Gereedschappen en gereedschapskist - Handleiding (Engelse editie) | - Balanceringsstand - Magnetische scheider - Papierfilter - Olie tank bewaker. - Elektromagnetische chuck. - Ingebouwde magnetische chuck controller - Parallelle wieldresser- Digitale aflezing in 2 assen - Extra wielflens |
De wielkopspindel maakt gebruik van het hydrostatische lager met een hoge stijfheid (hoge precisie kogellager voor export), dat de kracht kan leveren samen met de 18,5kw-motor,met een vermogen van meer dan 10 W,. De spindel rotatie wordt ondersteund door stijfheid olie laag zonder slijtage, zorgen voor de hoge precisie en lange levensduur.
De machinebed en de achterste glijbed zijn in één stuk samengesteld om een superstevige basis te bieden voor efficiënt werken.
De onafhankelijke en grote capaciteit van de geïntegreerde hydraulische station is uitgerust met luchtkoeling en een drukregelaar, isoleert warmte en
Vibroseis, om een uitstekend vermogen te leveren voor precisie slijpen.
Vibroseis, om een uitstekend vermogen te leveren voor precisie slijpen.
