CNC Camshaft slijpmachine voor ronde O.D 1.5um en max. werkstukgewicht 150kg
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | CE ISO |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing of houten pallet |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | CNC-slijpmachine voor kamshaften | CNC of niet: | CNC-machines |
|---|---|---|---|
| Voorwaarde: | Nieuw | Spanning: | 380 V 50 Hz |
| Afmeting ((L*W*H): | Als feitelijke situatie | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | Volgens de behoeften van de klant | Centrumhoogte: | 180 mm |
| Max. werkstukgewicht: | 150 kg | Perifere snelheid van het wiel: | 35m/s |
| De snelheid van de wielspindel: | 1100RPM | Rondheid ((O.D.): | 1,5um |
| Ruwheid van het oppervlak: | Ra0,32um | Grijplengte en -diameter: | Aanpassingen |
| CNC-systeem: | Taiwan SYNTEC CNC-systeem of andere | Ruitengrootte: | 600*75*305 mm |
| Max. slijplengte: | 1000 mm | Gewicht: | Als feitelijke situatie |
| Max. Malende Diameter: | 320 mm | Kracht: | 21.475kw |
| Haven: | Chinese haven | ||
Productomschrijving
Machines voor het slijpen van CNC-camshaft (crankshaft)

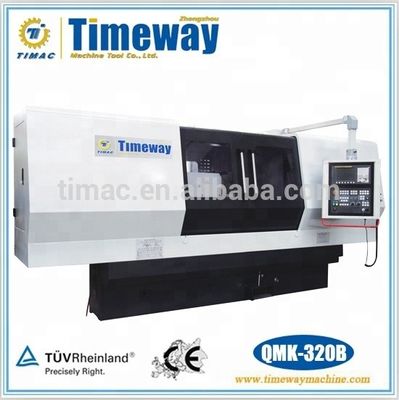

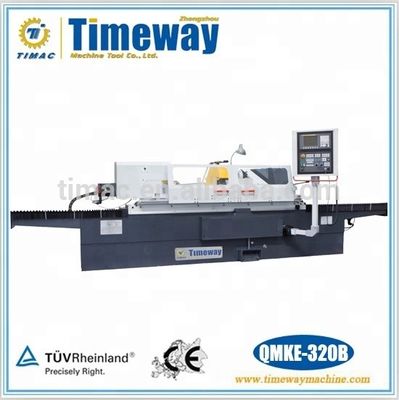

QMK-200H QMK-320B QMKE-200H
Hoofdfuncties en kenmerken
1Deze serie machine is de ideale verwerkingsapparatuur van auto's, motorfietsen en andere motoren met hoge efficiëntie, goede nauwkeurigheid, eenvoudige werking, hoge kosten,die één persoon in staat stelt meer dan één machine te bedienen.
2Gebruik van het Taiwan SYNTEC CNC-systeem (andere systemen kunnen ook op maat worden geconfigureerd, zoals FANUC of SIEMENS CNC-systeem).
3Het wielframe is voorzien van een hybride spindel met hoge snelheid, met een hoge rotatieprecisie, stijfheid en andere kenmerken.
4Met behulp van een eigen CNC-slijpcamsoftware.
5Configureer een afzonderlijke elektrische doos, tank en filtratietank.
6De wielmotor neemt een AC-frequentieaanpassingsapparaat aan, dat in principe een constante lineaire slijpsnelheid kan bereiken.
Hoofdaccessoires
- met een gewicht van niet meer dan 50 kg
- Wielnoot
- Balanceringsbalk
- Steady-rest open type
- met een vermogen van niet meer dan 50 W
- Magnetische scheider
Extra accessoires
- Ruitbalansstand
- Diameter meetinstrument
Technische parameters
| Specificaties | Eenheden | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| Dia. op de grond. | mm | Φ8-Φ200 | Φ8-Φ320 |
| Max. maallengte | mm | 500 | 1000 |
| Centrumhoogte | mm | 135 | 180 |
| Afstand tussen centra | mm | 500 | 1000 |
| Centrum voor de voorraad | Morse 4# | Morse 5# | |
| Centrum van de staart | Morse 4# | Morse 4# | |
| Max. gewicht van het te malen werkstuk | kg | 30 | 150 |
| Ruitengrootte | mm | Φ400*50*Φ203 | Φ600*75*Φ305 |
| Perifereel wielvermogen | m/s | 35 | 35 |
| Rotatiesnelheid van de wielspindel | rpm | 1100 | 1100 |
| Min. pulsmoment in X-as | mm | 0.001 | 0.001 |
| Min. pulsmoment in Z-as | mm | 0.001 | 0.001 |
| Rondheid | Ik heb het gedaan. | 1.5 | 1.5 |
| Dia. uniformiteit in de lengte van de sectie | Ik heb het gedaan. | 5 | 5 |
| Ruwheid van het oppervlak | Ik heb het gedaan. | Ra0.32 | Ra0.32 |
| Totaal motorvermogen | kw | 10.825 | 21.475 |
| Vermogen van de longitudinale servomotor | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
| Vermogen van de transversale servomotor | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
Vermelding: QMK-serie en QMKE-serie max. verschil: QMK-serie gebruikt volledig beschermingsschild; QMKE-serie gebruikt half beschermingsschild.

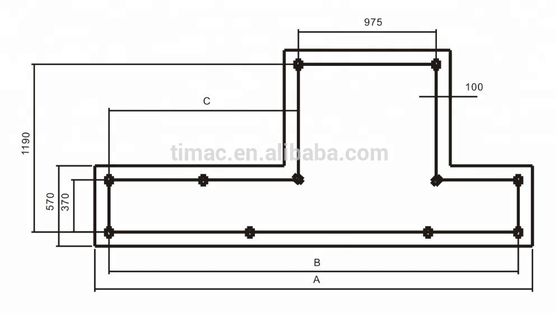

Stichting tekening
De diepte van de fundering is afhankelijk van de bodemeigenschappen, maar moet minder dan 400 mm bedragen.
