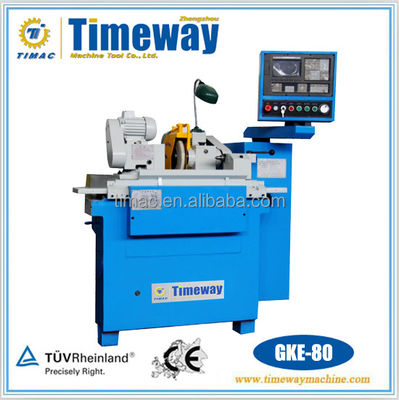

Kleine externe cilindrische CNC-schroefmachine voor kleine productie Gewicht KG 2000
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $10,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing of houten pallet |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Vervaardiging van elektrische apparatuur: | 80 | Verminder van het vermogen van de splijtstof: | 300 |
|---|---|---|---|
| Max. lengte van het werkstuk (mm): | 300 | Max. Gewicht van Werkstuk (kg): | 10 |
| Centrumhoogte (mm): | 115 | Wielgrootte (mm): | 25x25x75 |
| Rode snelheid (rpm): | 35 | Rondheid ((mm): | 1.5 |
| Oppervlakteruwheid (μm): | 0.32 | Spanning: | 380 V 50 Hz |
| Afmeting ((L*W*H): | Als feitelijke situatie | Gewicht (kg): | 2000 |
| Vermogen (kW): | 3.4 | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Garantie: | Eén jaar, één jaar | Locatie van de showroom: | Frankrijk, Roemenië, Australië, Zuid-Korea, Rusland, Turkije, Brazilië, Algerije, Chili |
| Toepasselijke sectoren: | Fabriek voor de vervaardiging van levensmiddelen en dranken | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, andere |
| Voorwaarde: | Nieuw | CNC of niet: | CNC-machines |
| Centrumhoogte: | 115 mm | Max. werkstukgewicht: | 10 kg |
| Rondheid ((O.D.): | 1,5um | Ruwheid van het oppervlak (O.D.): | Ra0,32um |
| CNC-systeem: | Peking KND 1000Ti | Ruitengrootte: | 250 x 25 x 75 mm |
| Max. slijplengte: | 300 mm | Max. Malende Diameter: | 80 mm |
| Haven: | Chinese haven | ||
Productomschrijving

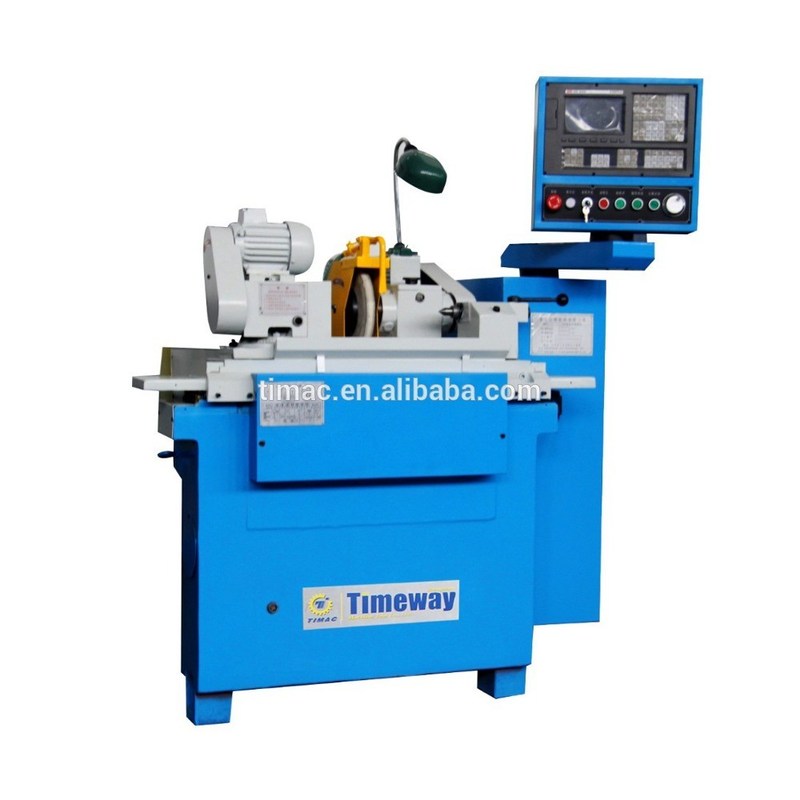

Klein economisch type externe cilindrische CNC-schroefmachine
GKE-80*300
Hoofdfuncties en kenmerken
1De machine is flexibel, nauwkeurig stabiel, slijpdoeltreffend, met name voor cilindervormige werkstukken van minder dan 20 mm, met delicate en eenvoudige kenmerken.
2Het elektrische systeem wordt bestuurd door KND 1000Ti, andere systemen kunnen ook worden geconfigureerd volgens de klant.
3. X-as, Z-as gids is met behulp van cross rolling lineaire gids, verbeteren van de gevoeligheid en minimale voeding micro feed.
4De spindel van de wielkop wordt ondersteund door drie hydrodynamische lagers.
5De machine kan worden uitgerust met een radial en een axiaal meetinstrument.
Hoofdaccessoires
- Ruitendekkers
- Wielnoot
- Balanceringsbalk
- Steady-rest open type
- met een vermogen van niet meer dan 50 W
- Magnetische scheider
Extra accessoires
- Ruitbalansstand
- Diameter meetinstrument
Technische parameters
| Specificaties | Eenheden | GKE-80*300 |
| Dia. op de grond. | mm | Φ2-Φ80 |
| Max. maallengte | mm | 300 |
| Centrumhoogte | mm | 115 |
| Afstand tussen centra | mm | 300 |
| Centrum voor de voorraad | Morse 3# | |
| Centrum van de staart | Morse 3# | |
| Max. gewicht van het te malen werkstuk | kg | 10 |
| Ruitengrootte | mm | Φ250*25*Φ75 |
| Perifereel wielvermogen | m/s | 35 |
| De snelheid van de wielspindel | rpm | 2800 |
| Min. pulsmoment in X-as | mm | 0.001 |
| Min. pulsmoment in Z-as | mm | 0.001 |
| Rondheid | Ik heb het gedaan. | 1.5 |
| Dia. uniformiteit in de lengte van de sectie | Ik heb het gedaan. | 5 |
| Diameter meetinstrument | Ik heb het gedaan. | Ra0.32 |
| Totaal motorvermogen | kw | 3.4 |
| Vermogen van de longitudinale servomotor | kw | 1 ((3.3N.m) |
| Vermogen van de transversale servomotor | kw | 1 ((3.3N.m) |
Stichting tekening
De diepte van de fundering is afhankelijk van de bodemeigenschappen, maar moet minder dan 400 mm bedragen.
