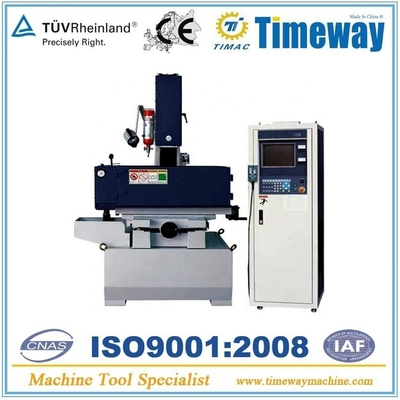

250 mm heen en weer reizen ZNC type EDM Sinker Machine/CNC EDM Machine Tool met 1
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE & ISO9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $26,000.00/sets >=1 sets |
| Verpakking Details: | in houten behuizing (kan gefumigeerd worden) of op uw verzoek |
| Levering vermogen: | 60 sets per maand |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type machine: | zinklood edm | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Gewoon product |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Lager, motor, pomp |
| Spanning: | Op verzoek van de klant | Gewicht (kg): | 1330 |
| Vermogen (kW): | 6 | Garantie: | 12 maanden |
| Belangrijkste verkooppunten: | Concurrerende prijs | Toepasselijke sectoren: | Voedsel- en drankwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, voedselwin |
| Locatie van de showroom: | Canada, Italië, Frankrijk, Duitsland, VAE, Zuid-Afrika, Maleisië, Australië | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Kleur: | aangepast | CNC-EDM: | EDM-sinkermachine |
| Links en rechts rijden (X-as): | 350 mm | Grootte van Worktable: | 600 x 350 mm |
| Voor- en terugverkeer (Y-as): | 250 mm | Reizen van de Z-spindel: | 180+(180) mm |
| Na garantie service: | Online ondersteuning | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Toepassing en kenmerken:
1.EDM Sinker Machine is een soort precisie-holtevormende machine.
2.Het gebruikt geleidende materialen (zoals koper, grafiet, staal) als werktuigelektrode om het werkstuk te verwerken (in het algemeen geleidende materialen).
3.Het is vooral geschikt voor de precisie van het blanken van matrijzen, holte matrijzen (zoals plastic zakken, bakeliet malen, enz.), gaten,speciale gaten verwerking.
4Het is de ideale uitrusting voor machineverwerkende werkplaatsen, malwerkplaatsen.
1De machine is ontworpen volgens analyses van de trekweerstand, de drukweerstand en de reactie van de- Ik ben niet bang.
2Het gieten wordt gebruikt HT300 door nationale weersomstandigheden en allerlei soorten behandeling, het slijt goed en de nauwkeurigheid is onveranderd.
3De machine is redelijk gebouwd, zonder vervorming, met een goede stijfheid om de procesprecisie te waarborgen.
4De rails hebben een V-vormige vorm, kunnen licht bewegen onder zware belasting en met een goede nauwkeurigheid van de Z-as wordt een Japanse SANYO-DC-servomotor gebruikt.
5.Hoogprecisie dragers, de werktafel worden gebruikt rails met TAFULO gezicht.
6De Deense GRUNDFOS oliepomp of de Italiaanse GALPEDA oliepomp.
7.Drie assen SINO rooster regel.
8.kan willekeurig de methoden kiezen voor het verwijderen van schroot, vegen of zuigen van olie, ook kiezen9Het is geschikt voor het verwerken van holte, gaten en speciale onderdelen in koper, lood, staal.
2.Het gebruikt geleidende materialen (zoals koper, grafiet, staal) als werktuigelektrode om het werkstuk te verwerken (in het algemeen geleidende materialen).
3.Het is vooral geschikt voor de precisie van het blanken van matrijzen, holte matrijzen (zoals plastic zakken, bakeliet malen, enz.), gaten,speciale gaten verwerking.
4Het is de ideale uitrusting voor machineverwerkende werkplaatsen, malwerkplaatsen.
1De machine is ontworpen volgens analyses van de trekweerstand, de drukweerstand en de reactie van de- Ik ben niet bang.
2Het gieten wordt gebruikt HT300 door nationale weersomstandigheden en allerlei soorten behandeling, het slijt goed en de nauwkeurigheid is onveranderd.
3De machine is redelijk gebouwd, zonder vervorming, met een goede stijfheid om de procesprecisie te waarborgen.
4De rails hebben een V-vormige vorm, kunnen licht bewegen onder zware belasting en met een goede nauwkeurigheid van de Z-as wordt een Japanse SANYO-DC-servomotor gebruikt.
5.Hoogprecisie dragers, de werktafel worden gebruikt rails met TAFULO gezicht.
6De Deense GRUNDFOS oliepomp of de Italiaanse GALPEDA oliepomp.
7.Drie assen SINO rooster regel.
8.kan willekeurig de methoden kiezen voor het verwijderen van schroot, vegen of zuigen van olie, ook kiezen9Het is geschikt voor het verwerken van holte, gaten en speciale onderdelen in koper, lood, staal.
10Het smeersysteem wordt teruggebeld, de smeer van het spoor is eenmaal voltooid en behoudt de schoonheid van het uiterlijk.
11PCB-platen zijn vochtbestendig, anti-corrosief, met goud gevuld.
11PCB-platen zijn vochtbestendig, anti-corrosief, met goud gevuld.
Specificatie | Eenheid | EDM350ZNC | EDM450ZNC | EDM540ZNC | EDM650ZNC | |||||
Grootte van de werktafel | mm | 600 x 350 | 700 x 400 | 800 x 500 | 1100 x 650 | |||||
Links en rechts rijden (X-as) | mm | 350 | 450 | 500 | 650 | |||||
Voor- en terugverkeer (Y-as) | mm | 250 | 350 | 400 | 550 | |||||
Reizen van de Z-spindel | mm | 180+(180) | 200+(200) | 200+(300) | 300+(300) | |||||
Max.afstand tussen elektroden en werktafel | mm | 55 tot en met 45 | 58 tot en met 450 | 128-635 | 205 tot en met 790 | |||||
Grootte van het olievat | cm | 90x55x35 | 120x65x45 | 120x74x48 | 178x95x60 | |||||
Spindelhoudingsgewicht | kg | 50 | 70 | 150 | 250 | |||||
Gewicht van de werktafel | kg | 300 | 600 | 1300 | 2800 | |||||
Beheersparameter | ||||||||||
Max.verwerkingsstroom | Een | 60 | 60 | 60 | 100 | |||||
Max.verwerkingssnelheid | mm3/min | 450 | 450 | 450 | 700 | |||||
Min. elektrodeverbruik | % | 0.3 | 0.3 | 0.3 | 0.4 | |||||
Optimale ruwheid | μm | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | |||||
Inlaatvermogen | KVA | 6 | 6 | 6 | 8 | |||||
Gewicht van de machine | kg | 1300 | 1500 | 2200 | 3500 | |||||
Typ van gereedschapspal | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||||
Tijd voor gereedschapswisseling | s | 2.6 | 2.6 | 2.6 | 2.6 | |||||
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||||
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 | |||||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 | |||||
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||||
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||||
Gewicht van de machine | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||||
De lengte van de machine | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||||
Breedte van de machine | mm | 2530 | 2530 | 2780 | 2780 | |||||
Hoogte van de machine | mm | 2150 | 2150 | 2600 | 2600 | |||||
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
