200 mm universele cilindrische slijpmachine UG-200 x 500 veelzijdige toepassingen Gewicht KG 3000
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $13,500.00/sets 1-2 sets |
| Verpakking Details: | Verpakkingsdoos of houten behuizing/pallets (kan worden gefumineerd) |
| Levering vermogen: | 500 sets per maand |
|
Gedetailleerde informatie |
|||
| Vervaardiging van elektrische apparatuur: | 200 | Slijpdiameter ((Binnen) ((mm)): | 100 |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 500 | Max. lengte van het werkstuk (mm): | 500 |
| Max. Gewicht van Werkstuk (kg): | 100 | Centrumhoogte (mm): | 135 |
| Wielgrootte (mm): | 400 | Tabelverplaatsing (X) (mm): | 500 |
| Tabelverplaatsing (Y) (mm): | 205 | Oppervlakteruwheid (μm): | 0,08 |
| Spanning: | Op verzoek van de klant | Gewicht (kg): | 3000 |
| Belangrijkste verkooppunten: | Hoge productiviteit | Garantie: | 1 jaar |
| Locatie van de showroom: | Duitsland, Mexico, Australië, Zuid-Afrika, Spanje, Canada, Verenigde Staten, Italië | Toepasselijke sectoren: | Boerderijen, fabrieken, winkels voor voedingsmiddelen en dranken, reparatieshops voor machines, wink |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor, lager, versnellingsbak, motor | Voorwaarde: | Nieuw |
| CNC of niet: | Normaal | Type: | cilindrische malende machine |
| cilindrische malende machine: | Universele Cilindrische Molen | Dia. grond (O.D.): | 5-200 mm |
| Dia. grond (ID): | 25-100 mm | Motorvermogen van het werkhoofd: | 1.1 kW |
| Tailstock Quill Reizen: | 30 mm | De snelheid van de Workheadas: | 25-380 t/min (stapsloos) |
| Tastelwielhoek (CW): | 3° | Ruwheid van het oppervlak: | 00,08 μm |
| Haven: | Chinese haven | ||
Productomschrijving

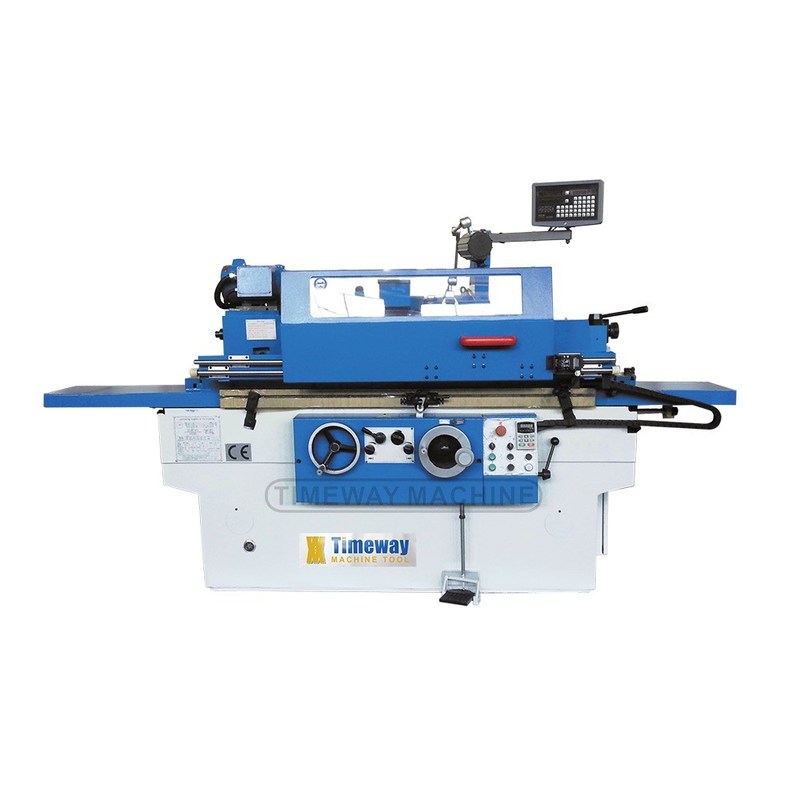

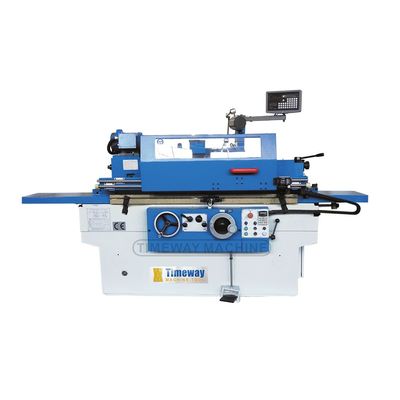

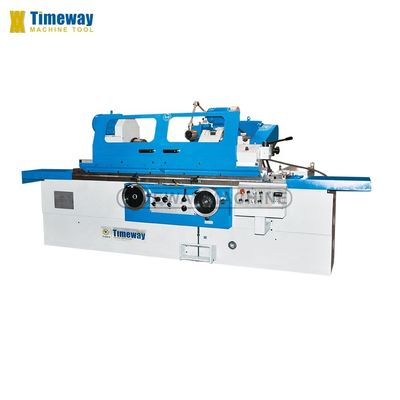

200 mm universele cilindrische slijpmachine UG-200 x 500
Afbeeldingsgegevens:

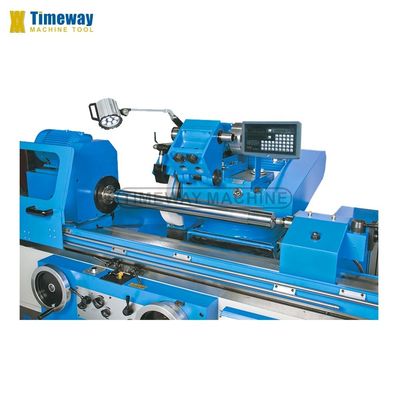

* Bij de UG-serie kan het werkhoofd in elke positie binnen de tegenklokrichting van 90° worden gedraaid, zodat het geschikt kan zijn voor het slijpen van het binnenste of het buitenste oppervlak van de koppel.
* Voor de UG-serie is de cilindrische slijpmachine voorzien van een interne slijpapparaat, de interne slijpspindel wordt ondersteund door een nauwkeurig rollager.
1De werkkop heeft een omvormermotor om de snelheid stapsgewijs aan te passen.
2De werktafel wordt langszij gedreven door een hydraulische of een handwiel.
3.De wielkoppel wordt aangedreven door hydraulische, die automatische periodieke voeding en snelle voeding realiseert.

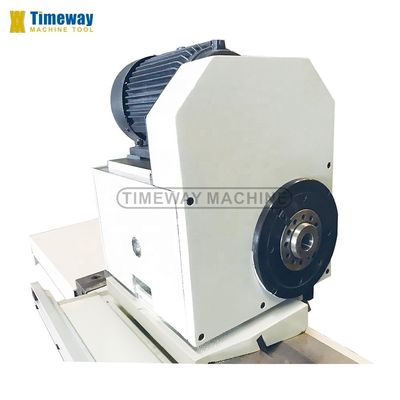

4De spindel van de wielkop wordt ondersteund door een bi-metalen behuizing, waardoor de spindel een hoge stijfheid en stabiliteit heeft en een zwaar, uitstekend afwerkingsoppervlak heeft.
5De werkkopspindel, de wielkopspindel, de interne slijpspindel, de koelpomp, de hydrodynamische en de hydrostatische oliepomp worden aangedreven door afzonderlijke motoren.

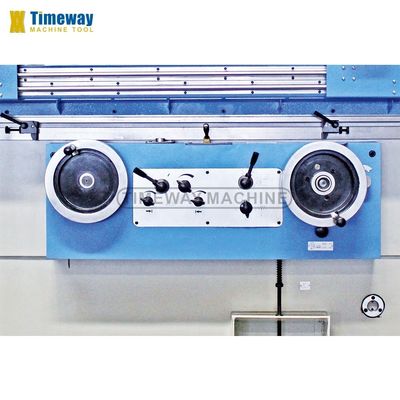

6.Elke bewegende onderdeel van de machine heeft een elektrische, hydraulische en mechanische vergrendelingsstructuur de machine is goed ontworpen met een aangenaam uiterlijk,Alle controlehefters zijn gecentraliseerd in het paneel maken het bedienen eenvoudig.
7.De wieldreserver kan op het werktafeloppervlak of op de staart worden gemonteerd.

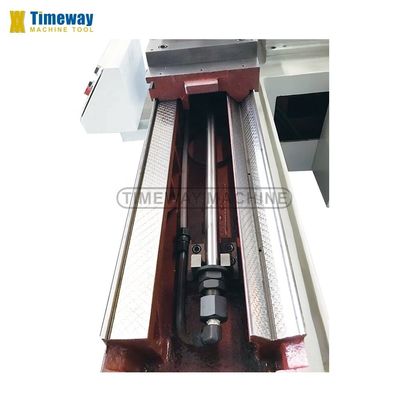

8Het eenstukbed is gemaakt van hoogwaardig gietijzer, het spoor is gehard en nauwkeurig geslepen, zeer stabiel en stevig.
9.De basis tafel glijden met TF materiaal en zijn nauwkeurig handgeschraapt; de wiel kop glijden is V-vlakke rails met voering-roller, hoge precisie en lage beweging wrijving.
10De tijd getuigt: de goed ontworpen structuur zorgt voor een uitstekende verwerkingscapaciteit.
Parameter:
| Specificatie | Eenheid | UG-200 | UG-320 | UG-400 |
| Afstand tussen centra | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Centrumhoogte | mm | 135 | 180 | 220 |
| Dia. grond (O.D.) | mm | 5-200 | 8-320 | 15 tot 400 |
| Dia. grond (ID) | mm | 25 tot 100 | 30 tot 100 | 16 tot en met 125 |
| Vervaardiging van elektrische apparatuur | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Vervaardiging van de volgende modellen: | mm | 125 | 125 | 125 |
| Laadcapaciteit | kg | 100 | 150 | 150 |
| Hoek van draaiend werkhoofd | ° | +90° | +90° | 90° |
| Verstelbare spindel van het werkhoofd | - | MT4 | MT4 | MT4 |
| Werkhoofdspindel snelheid | rpm | 25-380 (zonder stappen) | 25-220 (stapsloos) | 18/37/74/155 |
| De snelheid van de spindel van het wielhoofd | rpm | 1670 | 1670 | 1360 |
| De snelheid van het voedingsvoer met het wielkop | mm | 50 | 50 | 50 |
| Kruisverkeer van het wiel | mm | 205 | 246 | 310 |
| Rondrolhoek van de wielkop | ° | ±10° | ± 30° | ± 30° |
| Invoer van het handwiel door het wielhoofd per toer (ruw/fijn) | mm | 2/0.5 | 2/0.5 | 2/0.5 |
| Wielkopvoeding van handwiel per graad. (ruw/fijn) | mm | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Grootte van het buitenwiel | mm | 400x50x203 | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
| Max. perifere snelheid van het slijpwiel | m/s | 35 | 35 | 28-35 |
| Inwendige slijpspindel snelheid | rpm | 10000/15000 | 10000/15000 | 10000/20000 |
| Inwendige grootte van het slijpwiel | mm | Max: 50x25x13, Min: 17x20x6 | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
| Tabelvoeding van het handwiel per toer | mm | 6 | 6 | 6 |
| Tastelwielhoek (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| Tastelwielhoek (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Tabellangsvoersnelheid | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| Schoppenvoetpen | - | MT4 | MT4 | MT4 |
| Volledige verplaatsing | mm | 30 | 30 | 30 |
| Externe slijpmotor | kw | 4 | 5.5 | |
| Intern slijpmotorvermogen | kw | 1.1 | 1.1 | |
| Motorvermogen van het werkhoofd | kw | 1.1 | 1.5 | |
| Bruto gewicht | ton | Drie derde.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Verpakkingsgrootte (LxWxH) | cm | 235/275x203x205 | 322/422/540/739x200x205 | 353/447x195x196 |
Standaard accessoires:
meting van de brugplaat,
Open vaste rust,
wielflens,
met een vermogen van niet meer dan 50 W
Balanceringsbalk,
met een gewicht van niet meer dan 50 kg
koelmiddeltank,
Carbide tripped midden,
Rijhond.
met een gewicht van niet meer dan 50 kg
werklamp,
een gelijkstellende wig,
interne slijpinstallatie (UG),
3-koppige klep (UG),
verlengas (UG),
interne slijpwiel (UG),
Volledige set gereedschappen,
Handleiding (Engelse editie).
Optioneel accessoire:
evenwichtstoel,
met een vermogen van niet meer dan 10 W
papierfilter,
met een vermogen van meer dan 50 W
Dicht en stevig rusten,
Eindwieldresser,
Radius wiel jurk,
DRO.
V:Waarom Timeway Machine?
A:1. Hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V:Heeft u QC of veiligheidsnormen voor uw machines?
A:ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V:Wat is de MOQ?
A:1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V:Hoe zit het met de betalingsvoorwaarden?
A:(1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V:Hoe zit het met de garantie?
A:De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslang service voor de machine.
