12-assige universele CNC-spoelvormmachine met draadrotatie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $200,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Kleur: | Aanpasbaar |
|---|---|---|---|
| Axiscount: | 12assen | De Waaier van de draadgrootte: | 3-8 mm |
| Max. buitendiameter: | 120 mm | Max. lengte van de draadvoeding: | Onbeperkt |
| Max. draad FEED snelheid: | 100 m/min | Machina dimensie: | 3600*2050*2300 mm |
| Gewicht van de machine: | 10000 kg | Spanning: | 380V/50Hz |
| Type controle: | Taiwan CNC-systeem | Haven: | Chinese haven |
Productomschrijving

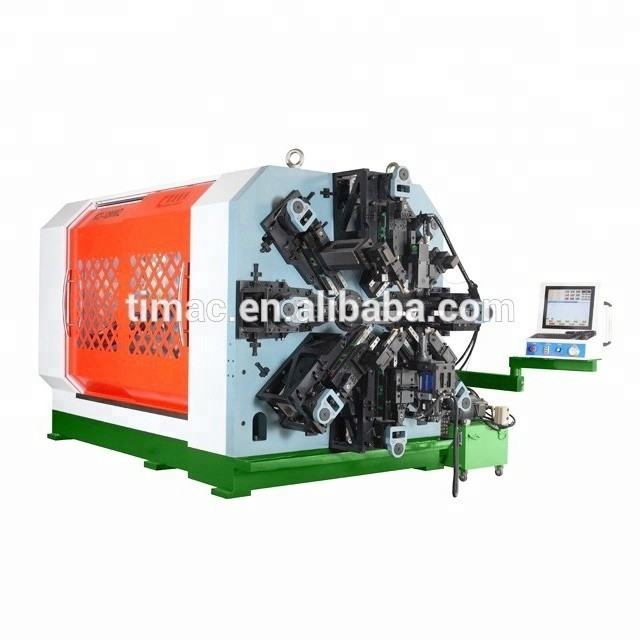

12 Axis Camless CNC Universal Coiling Spring Forming Machine
USPK1280A
Technische parameter
Model | USPK1280A |
Aantal assen | 12 As |
Grootte van de draad | φ3,0-8,0 mm |
Maximale buitendiameter | φ120 mm |
Maximale voedingslengte | Onbeperkt |
Voedingssnelheid van de draad | 100 m/min |
Lente-ID-index | 4 |
Voedingsrolparen | 4 paren |
Servomotor met draadvoeding | 15.0kw |
Servomotor van het pijlonderdeel | 2.0kw |
Onderdeel van de servomotor voor draadrotatie | 7.5 kW |
Vorming en afsnijden van servomotor | 4.4kwx8 |
Onderdeel van een servomotor | 2.0kw |
Afmeting (LxWxH) | 3600x2050x2300 mm |
Gewicht van de machine | 10000 kg |
AC-vermogen | 3-380V 50HZ |
Prestaties en kenmerken
- USPK1280A 12 as camless CNC veelzijdige veer roterende vormmachine, is een nieuw type multifunctionele camless veer machine serie,is voor Kaichuamg springmachinery onafhankelijk onderzoek en ontwikkeling en productie en afzet van een 12-assige camless belt line NC universele veerrolmachine, de standaard lijngrootte is 3,0-8,0 mm (voor oliegeharde draad als referentie), en is vooral geschikt voor de productie van verschillende precisie compressie veer, een spanning veer, torsion veer,rolveer, torenspring, vlakke draadveren, speciale vorm van de lente voor de vorming van draad.
- USPK1280A 12-assige CNC-veerlose veelzijdige roterende vormmachine van Taiwan computer met Windows 7 besturingssysteem en geïmporteerd uit Japan Yaskawa servomotor,een uniek ontwerp zonder kam en rockerarm, torentje met acht sets servomotorbesturing, die acht assen bedient, draadvoeding van een as, roterende kernas, lijnas en een krul van een as.
- Het systeem bestaat uit een krukverbindingsstaafvorming, draad- en draadoverdrachtsysteem, draadgeregeldingssysteem en roterend kernsysteem, enz.
- USPK1280A camless veer machine kan worden uitgerust met hydraulische schaar snijapparaat, het geluid is klein, de mandrel en de machine schade is nul.
- Tegelijkertijd verhoogt het ook het verwerkingsbereik van de veer, de vormingsnauwkeurigheid en de snelheid van de machine sterk, en de vormprestaties zijn stabiel.
Andere veermachine (Universal Spring Machine)
SPK-45 SPK-30
VSPK-540 USPK-25

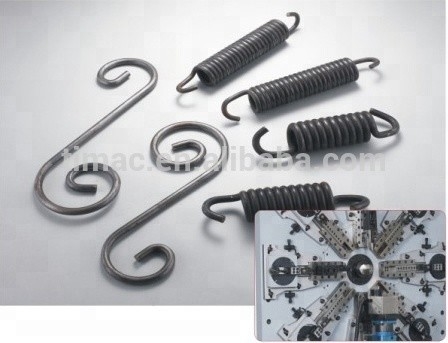

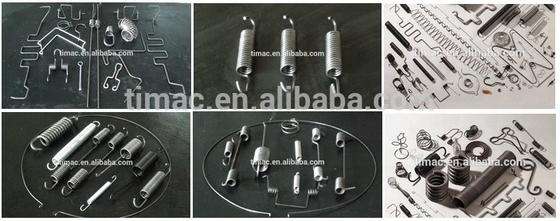

Werkstukmonster

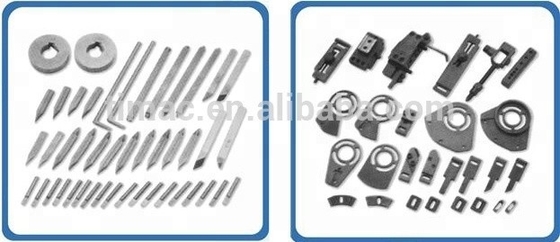

Veergereedschap

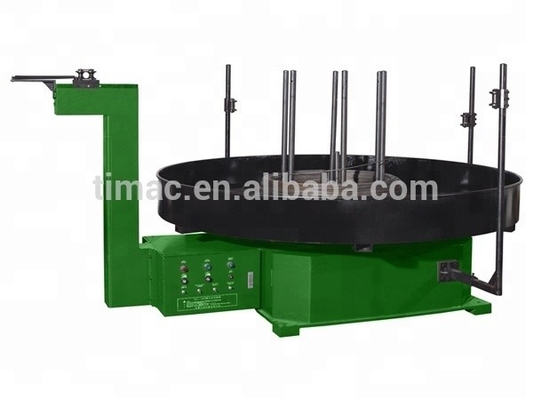

Automatische draadvoermachine
Model | FWA-100 | FWA-200 | FWA-400 | FWA-1000 |
Maximaal laadvermogen | 100 kg | 200 kg | 400 kg | 1000 kg |
Maximale snelheid van tafel | 150 tpm | 70 rpm | 58 rpm | 50 tpm |
Diameter van de tafel | 650 mm | 850 mm | 1300 mm | 2000 mm |
Motor | 180w | 400w | 2.2kw | 4.0kw |
AC-vermogen | 220v 50HZ | 220v 50HZ | 220V 50HZ | 3-380V 50Hz |
Afmetingen ((LxWxH) | 650x650x750 mm | 800x850x800 mm | 2000x850x900 mm | 2900x2200x1305mm |
Gewicht | 60 kg | 100 kg | 150 kg | 1000 kg |
FWA-1000 FWA-100
FWA-400 FWA-200

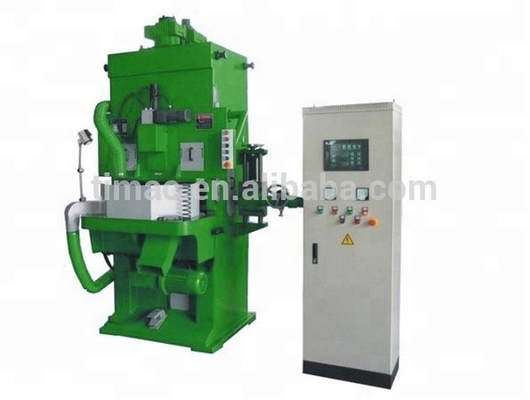

Vlammepelmachine
MTH-180 MTH-250 MTH-380
