Horizontale CNC-freesmachine voor de productie van metalen onderdelen
Productdetails:
| Plaats van herkomst: | Hubei, China |
| Merknaam: | Timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $24,560.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 3500*2900*3280 | Gewicht (T): | 18 t |
| Tafelgrootte (mm): | 500*500 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1400 mm |
| Tabelverplaatsing (Y) (mm): | 1000 mm | Tabelverplaatsing (Z) (mm): | 500 mm |
| Positioneringsnauwkeurigheid (mm): | 0,012 | Herhaalbaarheid (X/Y/Z) (mm): | 0,008 |
| Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m | Spindelmotorvermogen ((kW): | 25 |
| Max. Lijstlading (kg): | 600 kg | Voersnelheid (mm/min): | 20000 - 50000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 3 | Capaciteit van het gereedschapsmagazin: | 12, 24 |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Garantie: | 1 jaar |
| Spanning: | 380V 50HZ /220V 60HZ | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam van het product: | Verticaal 3-assig CNC-bewerkingscentrum |
| Type machine: | VMC CNC freesmachine | Toepassing: | Metalenbewerkingscentrum |
| Verwerking: | Verticale freesmachine voor metaal | Sleutelwoorden: | VMC machinecentrum |
| Productsoort: | Cnc-machine met drie assen | Precisie: | Hoge Precisie Machinaal bewerkend Centrum |
| Functie: | Metalenbewerking | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Kenmerken: | Hoge precisie Economisch | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, fabrieken, bouwbedrijven |
| Locatie van de showroom: | Egyptische, Turkse, Italiaanse, Vietnameze, Filippijnse, Braziliaanse, Peruaanse, Saoedische Arabisc | Kerncomponenten: | Motor |
| Snel voedingssnelheid ((m/min): | 45 | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
CNC horizontaal bewerkingscentrum
Specificatie | Eenheid | HMC500APC | HMC630APC | HMC800APC |
Machinestructuur | - | Positief T-type | Positief T-type | Positief T-type |
Vervoer op de X-as | mm | 800 | 1100 | 1600 |
Vervoer op de Y-as | mm | 800 | 800 | 1000 |
Z-asvervoer | mm | 800 | 1100 | 1100 |
Vermogen van de motor om de motor te bedienen | - | Bis12 | Bis22 | Bis22 |

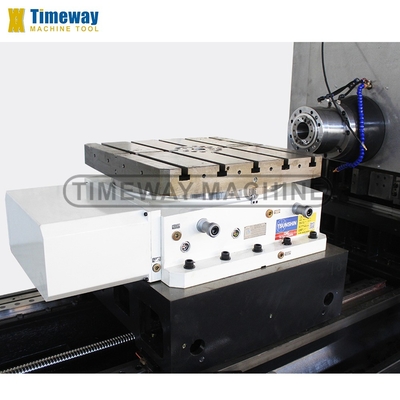

Tafelgrootte | mm | 500x500 | 630x630 | 800x800 |
Indexering van tabellen | ° | 1°x360 | 1°x360 | 1°x360 |
T-slots (nummer/breedte/pitch) | - | 5-18-100 | 5-18-100 | 6-22-125 |
De snelheid van de tafelrotatie | rpm | 16.6 | 16.6 | 11.1 |
Laadcapaciteit | kg | 800 | 1500 | 2500 |
Vergrendelingskracht ((35 kg/cm2) | Gewicht van het product | 5000 | 5000 | 5000 |
Afstand spindle centrum naar tafel | mm | 50 tot en met 850 | 50 tot en met 850 | 0-1180 |
Afstand spindel neus naar het midden van de tafel | mm | 125 tot en met 925 | 125-1225 | 180 tot en met 180 |
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk |
Spindel snelheid | rpm | 8000 | 6000 | 6000 |
Servomotor met X/Y/Z-as (FANUC) | - | Bis30/Bis30/Bis30 | Bis30/Bis30/Bis30 | Bis40/Bis40/Bis40 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 1-8000 | 1-8000 | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/24 | 24/24/24 | 24/12/18 |
X/Y/Z-as spoortype | - | Lineair | X/Z:lineair; Y: glijdend | X/Z:lineair; Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | mm | 0.008 | 0.008 | 0.008 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.005 | 0.005 | 0.005 |
Positiekennis van de B-as | "" | 10' | 10' | 10' |

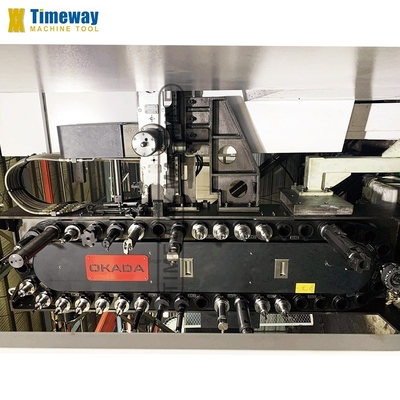

ATC-capaciteit (stijl) | gereedschappen | 24 ((Disc) | 24 ((Disc) | 40 ((Ketting) |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 2.7 | 5 | 5 |
Max. gewicht van het gereedschap | kg | 8 | 18 | 20 |
Max. werktuigdiameter | mm | 78/125 | 112/200 | 125/230 |
Max. lengte van het gereedschap | mm | 300 | 300 | 300 |
Stroomvoorziening | Qua | 30 | 40 | 50 |
De luchtdruk vereist | kg/cm2 | 8 | 8 | 8 |
Gewicht van de machine | kg | 9500 | 12000 | 12000 |
Afmetingen van de machine (LxWxH) | mm | 3800x3200x3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 |

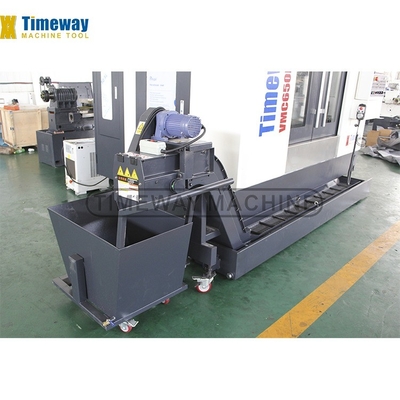

• SIEMENS 808D-controle ·Handmatige pulsgenerator (MPG) · USB & LAN-interface · Werklamp · Pilotlamp · Koelsysteem • Automatisch smeersysteem · Evenwichtige wig en bouten · NC draaitafel · Warmtewisselaar · Gereedschap en gereedschapskist · Handleiding (Engels) | · Verminder ZF of BF · Circulaire koelmiddelpijp · Koelmiddel via spindel (CTS) · Spindelolie koeler · Airconditioner voor elektrische kast · Automatisch meetsysteem voor de lengte van het gereedschap • Automatisch meetsysteem voor het werkstuk · Splijttransportband (optioneel: splijttype/ketentyp) |
