1100/800/1100mm X/Y/Z As Reizen CNC Horizontaal Bewerkingscentrum HMC630 3-Axis Machine
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $68,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 4860*3600*3460 | Gewicht (T): | 12 kg |
| Tafelgrootte (mm): | 630*630 | CNC-besturingssysteem: | GSK |
| Tabelverplaatsing (X) (mm): | 1100 | Tabelverplaatsing (Y) (mm): | 800 |
| Tabelverplaatsing (Z) (mm): | 1100 | Positioneringsnauwkeurigheid (mm): | 0,008 |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.005 | Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m |
| Max. Lijstlading (kg): | 1500 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 3 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Tipe in de handel brengen: | Nieuw product 2024 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Bewerkingscapaciteit: | Zwaar werk | Spindelboring ((mm): | 0 |
| Snijmoment: | 12 Nm | Velociteit van de snelle voeding ((mm/min): | 0 - 3000 mm/min |
| Naam van het product: | Horizontale CNC-freesmachine | Type machine: | Horizontale machinecentra |
| Model: | HMC630 | Kleur: | Klantvereiste |
| Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC | Spindel snelheid: | 6000 rpm |
| Naverkoopservice: | 1 jaar | Reizen op de as X/Y/Z: | 1100/800/1100 mm |
| werktafelgrootte: | 630*630mm | Motor: | 11 kW |
Productomschrijving
Beschrijving van de producten
CNC-horizontaal bewerkingscentrum (HMC) positief T-type
HMC630
Drie-assige heavy roller gids met geïntegreerde hoge snelheid mechanische spindle, kan omgaan met van hoge snelheid, hoge precisie tot zware snijverwerking, van aluminium onderdelen,delen van staal voor het gieten en verwerken van andere materialenToepassingsgebieden: automobielindustrie, lucht- en ruimtevaart, aardolie, elektriciteit, locomotieven, kunststofmachines, bouwmachines en andere industrieën voor precisiebewerking.
1.Het interne versterkte raamontwerp van de basis zorgt ervoor dat de basis niet van vorm verandert, een sterk trillingsabsorptievermogen heeft en de snijstijfheid sterk verbetert.
2.Een stabiele driehoekige structuur + dubbele versterkingsplaat, verbetert de algemene stijfheid van de zuil.3.De standaard drie-assige schroef holle koeling kan de temperatuurstijging van de schroef verminderen met
70 procent.
70 procent.
4.Een Z-as geleidingsrail met een lange span biedt een stabiele steun.
Specificatie
Specificatie | Eenheid | HMC630 |
Machinestructuur | - | Positief T-type |
Vervoer op de X-as | mm | 1100 |
Vervoer op de Y-as | mm | 800 |
Z-asvervoer | mm | 1100 |
Vermogen van de motor om de motor te bedienen | - | Bis22 |
Tafelgrootte | mm | 630x630 |
Indexering van tabellen | ° | 1°x360 |
T-slots (nummer/breedte/pitch) | - | 5-18-100 |
De snelheid van de tafelrotatie | rpm | 16.6 |
Laadcapaciteit | kg | 1500 |
Vergrendelingskracht ((35 kg/cm2) | Gewicht van het product | 5000 |
Afstand spindle centrum naar tafel | mm | 50 tot en met 850 |
Afstand spindel neus naar het midden van de tafel | mm | 125-1225 |
Spindelconic | - | BT2vrijwilligerswerk |
Spindel snelheid | rpm | 6000 |
Servomotor met X/Y/Z-as (FANUC) | - | Bis30/Bis30/Bis30 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/24 |
X/Y/Z-as spoortype | - | X/Z:lineair;Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | mm | 0.008 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.005 |
Positiekennis van de B-as | "" | 10' |
ATC-capaciteit (stijl) | gereedschappen | 24 ((Disc) |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 5 |
Max. gewicht van het gereedschap | kg | 18 |
Max. werktuigdiameter | mm | 112/200 |
Max. lengte van het gereedschap | mm | 300 |
Stroomvoorziening | Qua | 40 |
De luchtdruk vereist | kg/cm2 | 8 |
Gewicht van de machine | kg | 12000 |
Afmetingen van de machine (LxWxH) | mm | 4860 × 3600 × 3460 |
Accessoires
• SIEMENS 808D-controle ·Handmatige pulsgenerator (MPG) · USB & LAN-interface · Werklamp · Pilotlamp · Koelsysteem • Automatisch smeersysteem · Evenwichtige wig en bouten · NC draaitafel · Warmtewisselaar · Gereedschap en gereedschapskist · Handleiding (Engels) | · Verminder ZF of BF · Circulaire koelmiddelpijp · Koelmiddel via spindel (CTS) · Spindelolie koeler · Airconditioner voor elektrische kast · Automatisch meetsysteem voor de lengte van het gereedschap • Automatisch meetsysteem voor het werkstuk · Splijttransportband (optioneel: splijttype/ketentyp) |
Gedetailleerde afbeeldingen

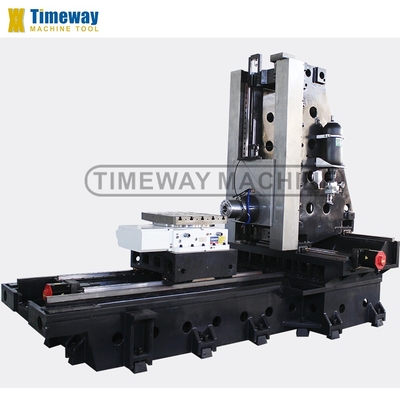

Ontwerp van bed met hoge stijfheid
X-, Z-as geïntegreerd bed, Y-as kolom geïntegreerd gietontwerp, de algehele stijfheid is uitstekend, kan de nauwkeurigheid en stabiliteit van machine-gereedschappen verbeteren.

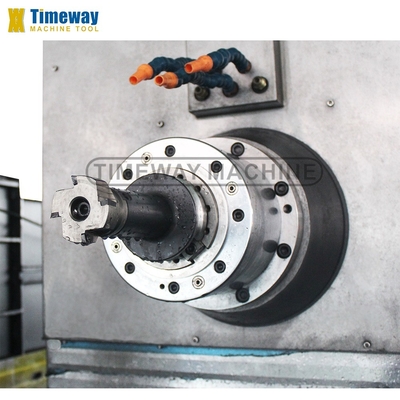

Sterk BT-50 spindeltransmissieapparaat
De versnellingsspindelkop is in één stuk gegoten, wat stijver is dan de algemene gecombineerde spindelstructuur, verbetert de stabiliteit van de werktuigmachine,en heeft een sterkere snijvermogen en een hogere nauwkeurigheid.

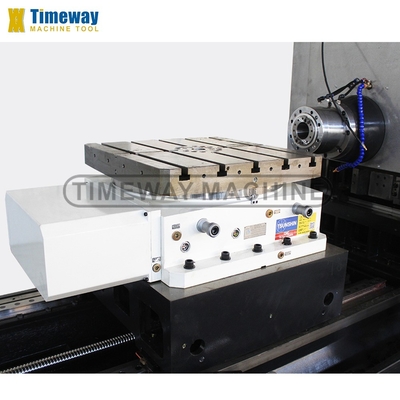

Hoogprecisie draaitafel
De schijf van de B-as draaiende werktafel wordt aangedreven doorSIEMENSDe AC-servomotor. Het hydraulische klemsysteem wordt aangenomen om hoge precisie en hoge stijfheid te garanderen.

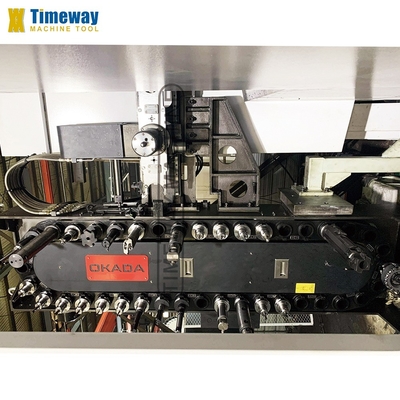

Kettingtype ATC
Met behulp van de kortste pad vaste adres adres methode, zodat het botsing probleem van grote gereedschappen kan alleen worden overwogen in de eerste installatie.
Toepassingsgebied
